8. 롤링 운전을 한다
롤링 운전이란 , 스퀴지 헤드를 왕복시켜서 마스크상의 솔더를 인쇄에 적합한 상태가 되도록 교반하는 것입니다 .
솔더를 마스크상에 놓은후 , 첫 인쇄나 운전정지 상태에서 장시간 솔더를 방치했을 경우는 롤링운전을 하시기 바
랍니다 . 또한 , 이때 솔더의 스크랩 상태를 보면서 필요에 따라 스퀴지 속도나 스퀴지 인쇄압력의 설정치도 조정
합니다 .
n
요점
롤링시에는 솔더로 기판이 더러워지므로 , 기판표면에 투명시트（옵션）를 씌우는 등의 대책을 취하실 것을 권장합니다 .
또한 롤링후에는 , 마스크의 이면 ( 뒷면 ) 을 클리닝 해 주십시오 .
1
솔더를 공급합니다 .
1. 「셋업」화면의 [ 셋업전환 위치이동 ] 버튼을 누릅니다 .
n
요점
양 레인을 사용해서 생산할 경우는「레인번호 선택」대화창이 표시되므로 , 레인을 선택해 주십시오 . 생산중인 레인은 비활성
화되어 있습니다.
2. 「솔더 셋업」을 선택하고 [OK] 버튼을 눌러 주십시오 .
DOOR LOCK 램프가 소등되면 , 안전커버를 열고 준비한 솔더를 마스크상에 공급해 주십시오 .
c
주의
비상정지 버튼은 , 비상시에 장비를 즉시 정지시킬 때 사용합니다 . 평상시에는 사용하지 말아 주십시오 .
2
「READY」버튼을 누릅니다 .
안전커버를 닫고「READY」버튼을 눌러 주십시오 .
3

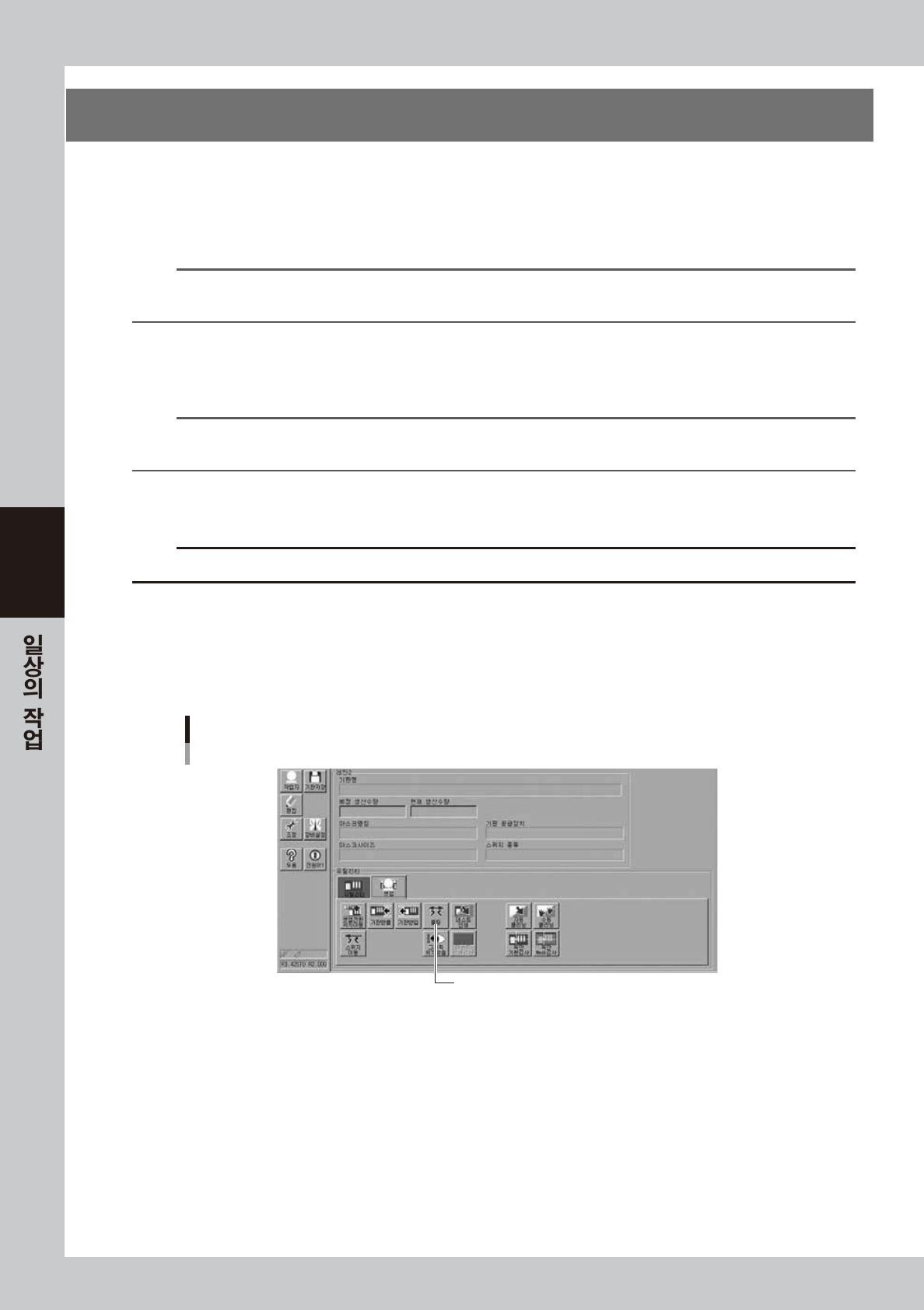

「셋업」탭의 [ 롤링 ] 버튼을 누릅니다 .
[롤링] 버튼
[롤링] 버튼
68409-N3-00
4-21
4
4
조작화면의 메시지에 따라서 , 기판을 컨베이어상에 반입합니다 .
이미 기판이 컨베이어에 고정되어 있을 경우 , 이 스탭은 생략됩니다 .
기판이 컨베이어에 고정되면 , 자동적으로 피듀셜 마크 인식이 실행됩니다 .( 피듀셜 마크를 사용하지 않
을 경우 , 마크 인식은 스킵됩니다 .)
피듀셜 마크 인식 화면
68410 -N3- 0 0
5
「롤링」대화창이 표시되는 것을 확인합니다 .
마크 인식이 완료되면 자동적으로 마크인식 화면이 닫히고 , 컨베이어 테이블이 인쇄위치에 고정되어 ,
「롤링」대화창이 표시됩니다 .
「롤링」대화창
68411- N3 - 00
6
스퀴지의 인쇄방향을 확인합니다 .
솔더를 공급한 위치에 대응해서 , [ 스퀴지 인쇄방향 ] 버튼으로 인쇄방향을 변경해 주십시오 .
7
롤링 운전을 실행합니다 .
1. 「롤링」대화창의 [ 지정시간에 정지 ] 버튼을 눌러서 , 시간을 설정합니다 .
2. [ 시작 ] 버튼을 누릅니다 .
롤링 운전이 시작되고 , 설정한 시간에 도달하면 자동적으로 정지합니다 .
n
요점
롤링 운전중에 솔더의 스크랩 상태를 확인하고 , 필요에 따라서 다음의 스탭과 같이 설정값을 조정해 주십시오 .
4-22
4
8
롤링 상태에 따라서 설정값을 조정합니다 .
「롤링」대화창의 [ 정지 ] 버튼을 눌러서 운전을 일단 정지시킨 후에 , 인쇄조건의「스퀴지 속도」와「스퀴
지 인쇄압력」에 적절한 값을 입력해 주십시오 .
n
요점
「스퀴지 속도」「스퀴지 인쇄압력」은 마스크 면의 솔더 스크랩 ( 긁어내는) 상태에 따라 설정해 주십시오 . 스크랩이 불충분
할 경우는 「스퀴지 인쇄압력」을 올리고 , 또한 「스퀴지 속도」를 느리게 합니다. 「스퀴지 인쇄압력」을 마구 올리면 번지거
나 패이는 원인이 됩니다.
9
롤링 운전이 종료되면 , [ 닫기 ] 버튼을 누릅니다 .
0
화면의 메시지에 따라서 , 마스크를 클리닝합니다 .
클리닝 방법을 선택하고 (「건식」「습식」또는「상세설정 기판수량관리」1~4), [OK] 버튼을 누릅니다 .
「상세설정 기판수량관리 1~4」중에서 선택해서 [OK] 버튼을 누르면 , [ 인쇄 ]-「클리너」-「상세설정」
화면의 「기판수량 관리 1」탭 ~「기판수량 관리 4」탭에서 설정한 클리닝 조건에 따라서 클리닝이 실행됩
니다 . 단 ,「상세 자동간격」에「0」이 설정되어 있을 경우 , 그 항목은 표시되지 않습니다 .
클리닝 유닛이 작동되기 시작하고 , 마스크 이면 ( 뒷면 ) 이 자동적으로 클리닝됩니다 .
참고
「상세설정 기판수량 관리1」~「상세설정 기판수량 관리 4」에 관한 상세한 내용은 , 제 5 장「6. 클리너 데이터의 설정」을
참조해 주십시오 .
「자동 클리닝」화면
68412 - N3- 00
참고
수동 클리닝을 실행할 때에는 , [수동 클리닝 ] 버튼을 눌러서 화면의 메시지에 따라 실시해 주십시오 .
q
화면의 메시지에 따라서 기판을 반출합니다 .
