조작화면의 메시지에 따라서 , 기판을 컨베이어상에 반입합니다 .
이미 기판이 컨베이어에 고정되어 있을 경우 , 이 스탭은 생략됩니다 .
기판이 컨베이어에 고정되면 , 자동적으로 피듀셜 마크 인식이 실행됩니다 .( 피듀셜 마크를 사용하지 않
을 경우 , 마크 인식은 스킵됩니다 .)

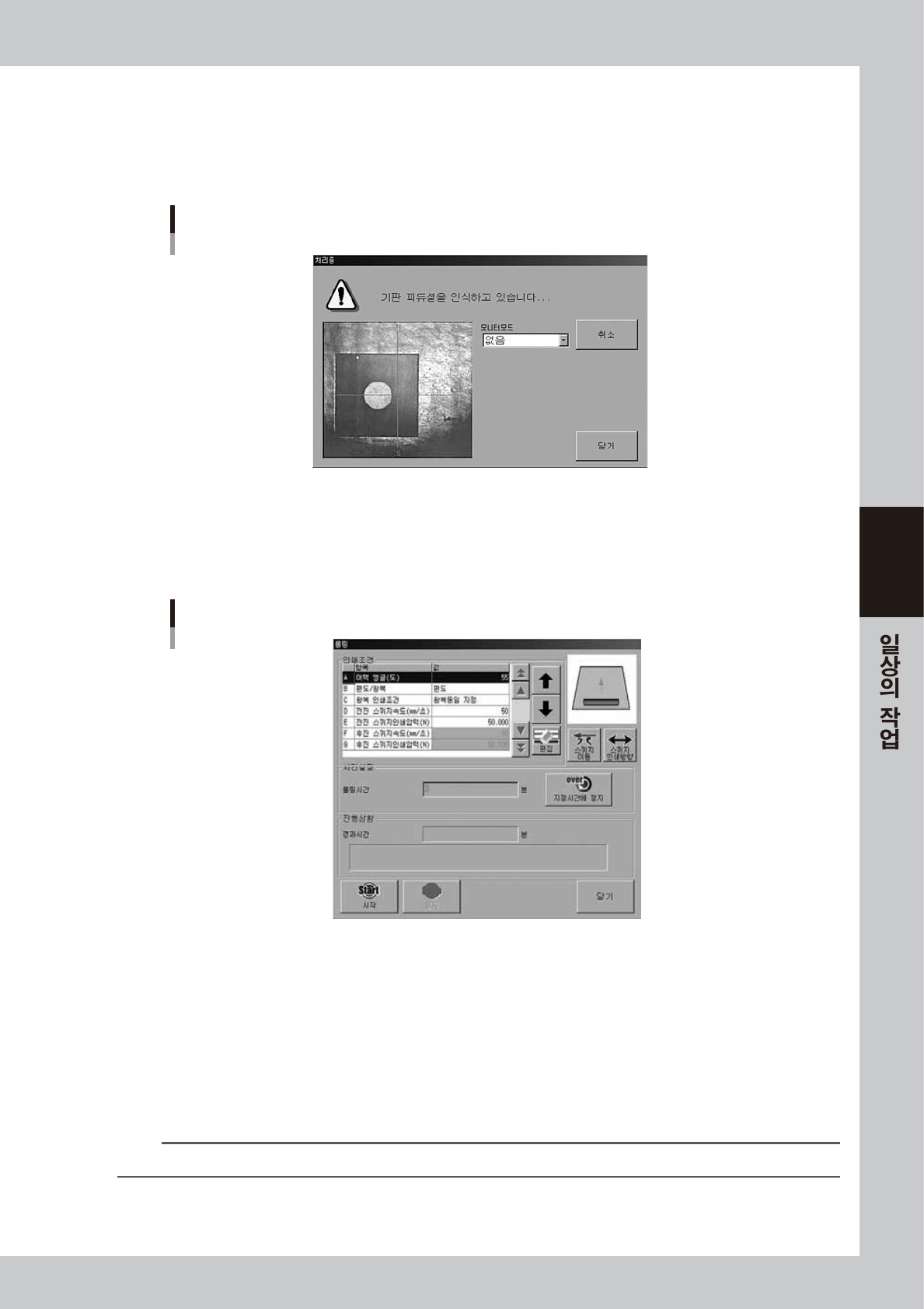

피듀셜 마크 인식 화면
68410 -N3- 0 0
5
「롤링」대화창이 표시되는 것을 확인합니다 .
마크 인식이 완료되면 자동적으로 마크인식 화면이 닫히고 , 컨베이어 테이블이 인쇄위치에 고정되어 ,
「롤링」대화창이 표시됩니다 .
「롤링」대화창
68411- N3 - 00
6
스퀴지의 인쇄방향을 확인합니다 .
솔더를 공급한 위치에 대응해서 , [ 스퀴지 인쇄방향 ] 버튼으로 인쇄방향을 변경해 주십시오 .
7
롤링 운전을 실행합니다 .
1. 「롤링」대화창의 [ 지정시간에 정지 ] 버튼을 눌러서 , 시간을 설정합니다 .
2. [ 시작 ] 버튼을 누릅니다 .
롤링 운전이 시작되고 , 설정한 시간에 도달하면 자동적으로 정지합니다 .
n
요점
롤링 운전중에 솔더의 스크랩 상태를 확인하고 , 필요에 따라서 다음의 스탭과 같이 설정값을 조정해 주십시오 .
4-22
4
8
롤링 상태에 따라서 설정값을 조정합니다 .
「롤링」대화창의 [ 정지 ] 버튼을 눌러서 운전을 일단 정지시킨 후에 , 인쇄조건의「스퀴지 속도」와「스퀴
지 인쇄압력」에 적절한 값을 입력해 주십시오 .
n
요점
「스퀴지 속도」「스퀴지 인쇄압력」은 마스크 면의 솔더 스크랩 ( 긁어내는) 상태에 따라 설정해 주십시오 . 스크랩이 불충분
할 경우는 「스퀴지 인쇄압력」을 올리고 , 또한 「스퀴지 속도」를 느리게 합니다. 「스퀴지 인쇄압력」을 마구 올리면 번지거
나 패이는 원인이 됩니다.
9
롤링 운전이 종료되면 , [ 닫기 ] 버튼을 누릅니다 .
0
화면의 메시지에 따라서 , 마스크를 클리닝합니다 .
클리닝 방법을 선택하고 (「건식」「습식」또는「상세설정 기판수량관리」1~4), [OK] 버튼을 누릅니다 .
「상세설정 기판수량관리 1~4」중에서 선택해서 [OK] 버튼을 누르면 , [ 인쇄 ]-「클리너」-「상세설정」
화면의 「기판수량 관리 1」탭 ~「기판수량 관리 4」탭에서 설정한 클리닝 조건에 따라서 클리닝이 실행됩
니다 . 단 ,「상세 자동간격」에「0」이 설정되어 있을 경우 , 그 항목은 표시되지 않습니다 .
클리닝 유닛이 작동되기 시작하고 , 마스크 이면 ( 뒷면 ) 이 자동적으로 클리닝됩니다 .
참고
「상세설정 기판수량 관리1」~「상세설정 기판수량 관리 4」에 관한 상세한 내용은 , 제 5 장「6. 클리너 데이터의 설정」을
참조해 주십시오 .

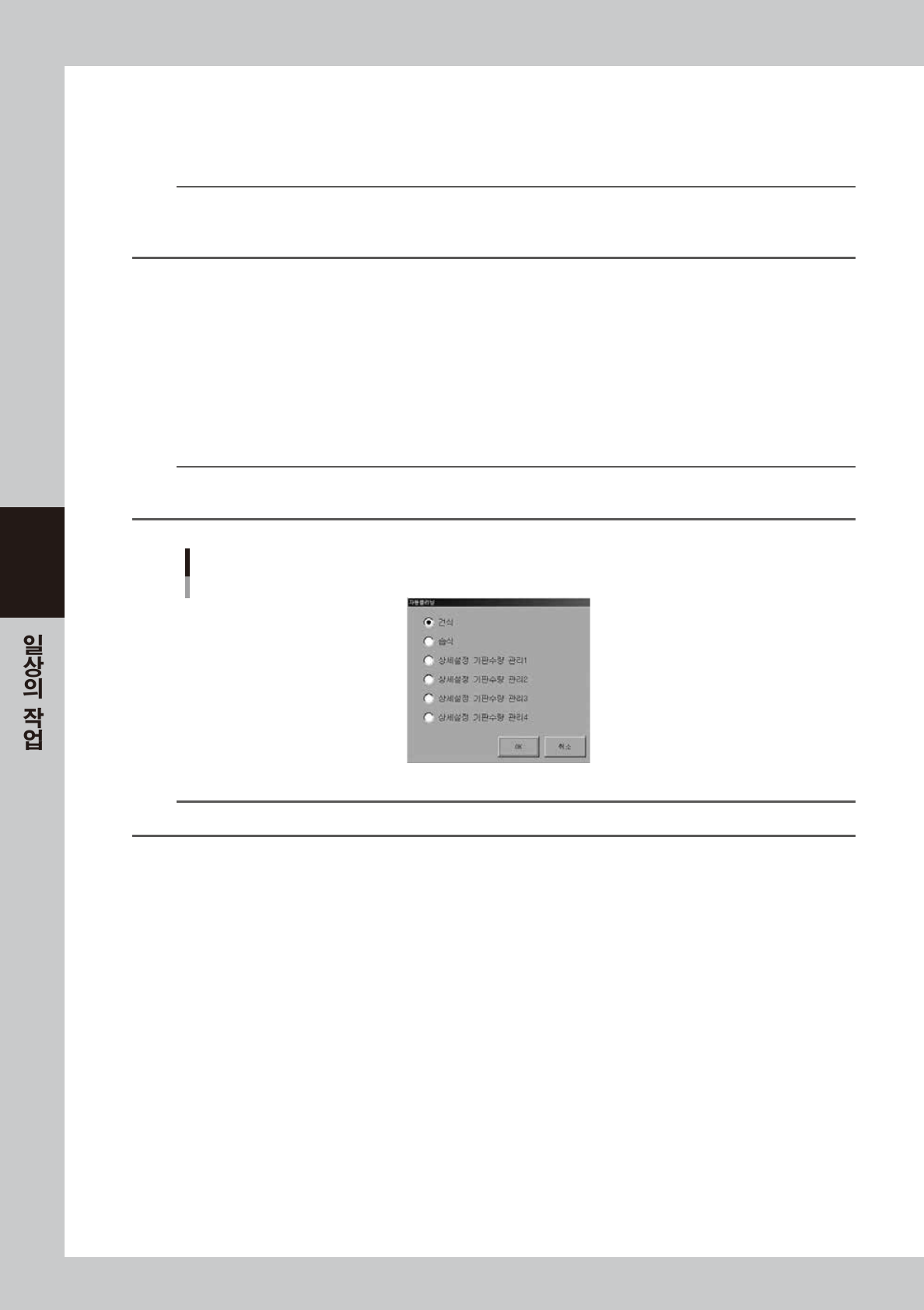

「자동 클리닝」화면
68412 - N3- 00
참고
수동 클리닝을 실행할 때에는 , [수동 클리닝 ] 버튼을 눌러서 화면의 메시지에 따라 실시해 주십시오 .
q
화면의 메시지에 따라서 기판을 반출합니다 .
4-23
4
9. 기판의 생산을 시작한다
솔더의 롤링이 종료되면 , 기판의 생산을 시작한다 .
1
셋업화면의 예정 생산수량과 , 속도를 설정합니다 .

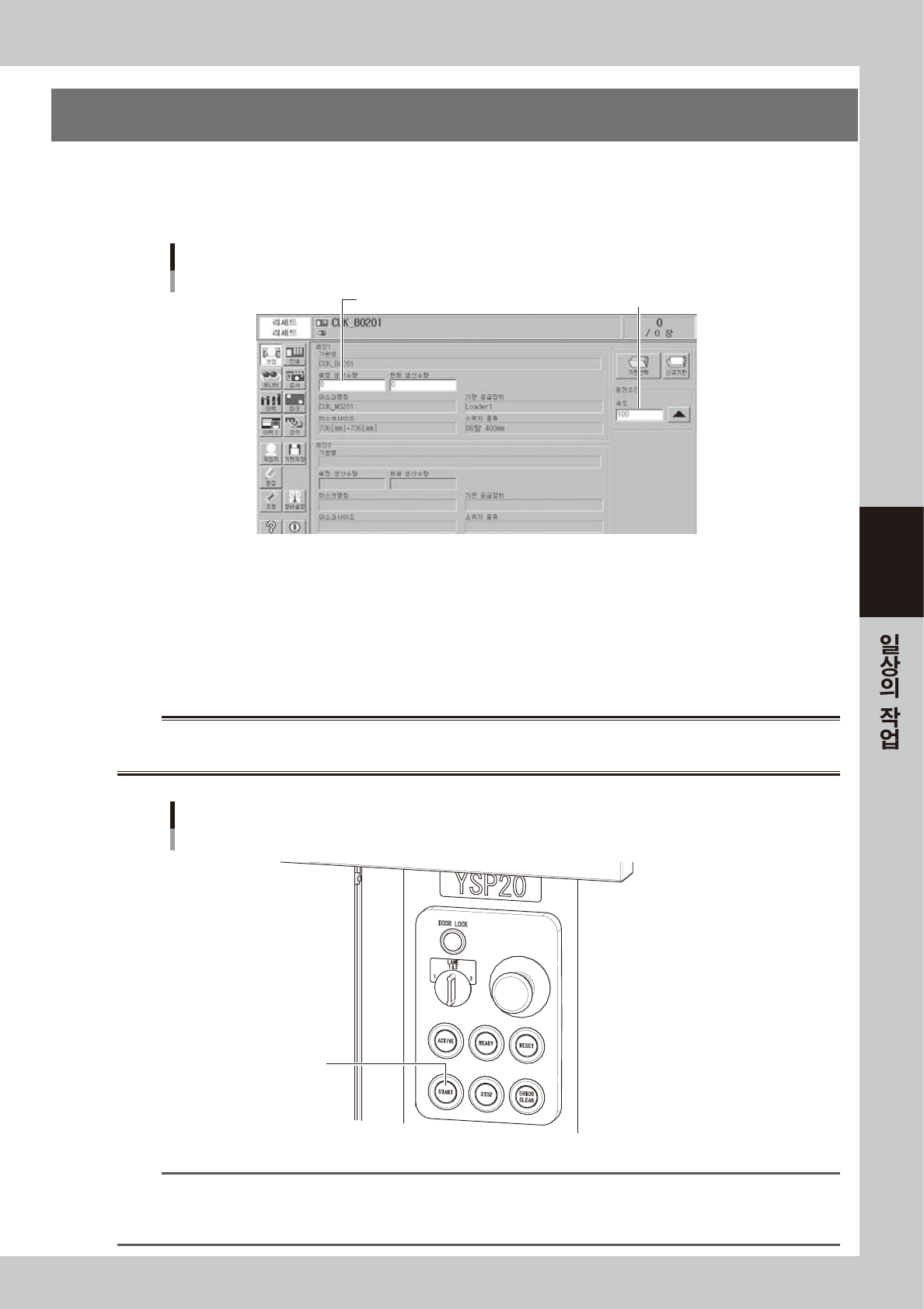

셋업 화면
운전속도(%)를 설정한다예정 생산수량을 설정한다
68413-N3-00
2
운전을 시작합니다 .
1. 안전을 확인하고 , 오퍼레이션 패널의「READY」버튼을 누릅니다 .
2. 오퍼레이션 패널의「START」버튼을 누릅니다 .
3. 입구 센서가 기판을 감지하면 컨베이어 벨트가 회전해서 , 기판을 인쇄위치까지 반송하여 , 솔더인쇄
를 시작합니다 .
w
경고
장비 상부의 표시등이 녹색으로 점등되어 있을 ( 자동 운전중 ) 때에는 , 안전커버를 닫은 상태로 하며 , 장비의 가동부에는 절
대로 손을 대지 마십시오 .
「START」 버튼
오퍼레이션 패널
67421-N3-00
참고
클리닝을 「자동」으로 설정하면 지정된 기판 수량마다（또한 시간 간격으로）자동적으로 마스크가 클리닝됩니다. 중간에 생
산을 중단하고자 할 때는 오퍼레이션 패널의「STOP」버튼을 누릅니다 . 현재의 기판을 인쇄후, 기판을 반출하고 생산을 멈출
경우는 셋업화면의 [ 반송후 정지 ] 버튼을 눌러 주십시오 .( 본 장「10. 생산을 종료한다」참조 )
