● 모니터：전체
이 화면은 현재 생산중인 기판의 장수와 생산상태를 리얼타임 정보로 표시합니다 . 기판데이터를 전환하면 , 모든 정보가
클리어됩니다 .

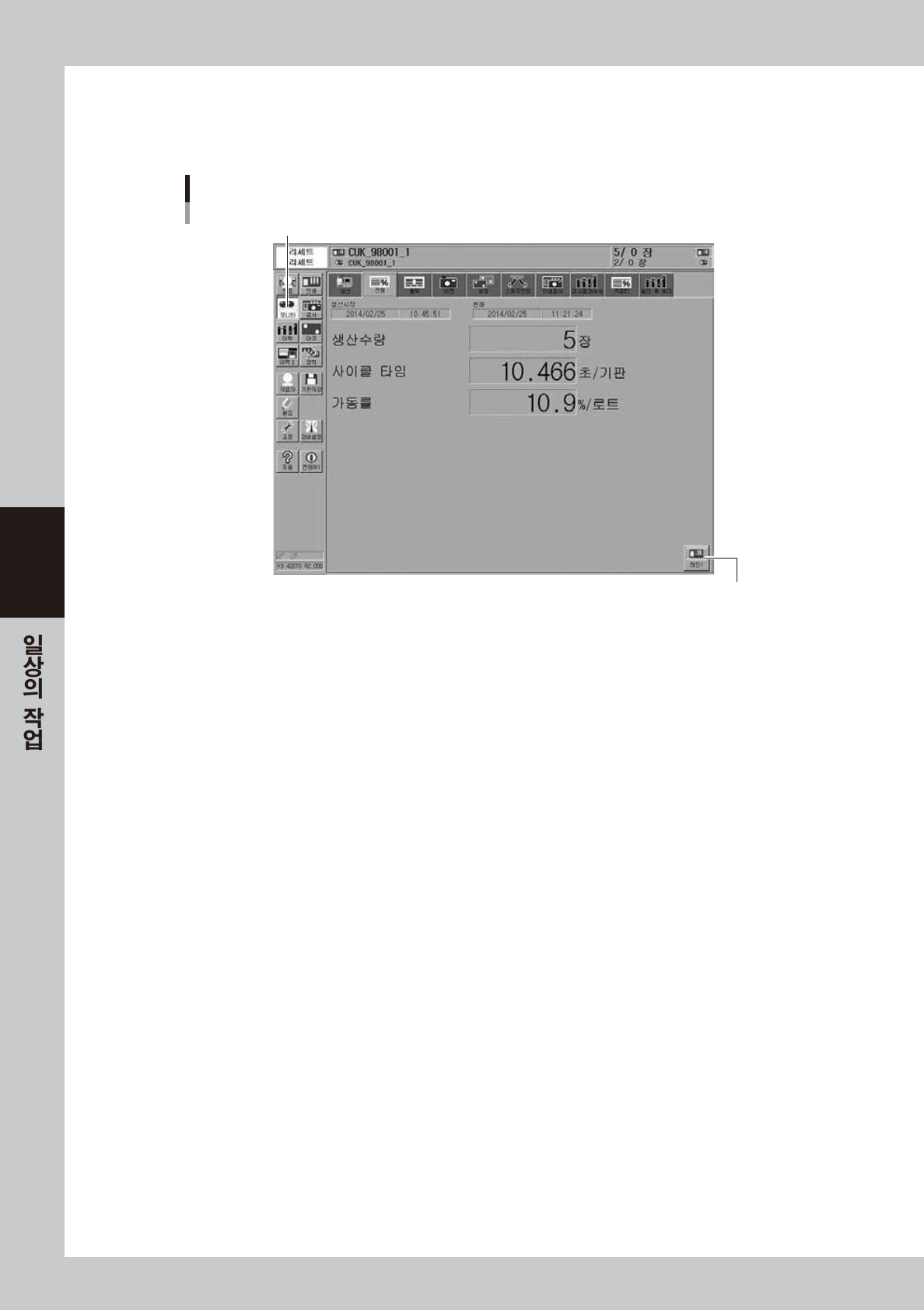

[모니터] ー「전체」탭 화면
[모니터] 버튼
[레인전환] 버튼
68416 - N3- 00
생산시작
현재 생산중인 기판데이터를 전환했을 때의 날짜와 시간이 표시됩니다 .
현재
현재의 일시가 표시됩니다 .( 장비의 시스템 시계 )
생산수량
현재 생산중인 기판데이터로 전환한 후의 생산완료 기판수량을 표시합니다 .
사이클 타임
기판 한 장당 평균 인쇄시간 ( 초 / 기판 ) 입니다 . 각 기판의 인쇄가 완료될 때마다 데이터는 갱신됩니다 . 피듀셜 마크를 사
용할 때에는 , 마크 인식시간도 포합됩니다 . 반송시간이나 정지시간 ( 에러정지 ,「STOP」버튼에 의한 정지시간 등 ) 은 포
함되지 않습니다 .
가동율
생산로트 ( 기판 데이터 ) 별 , 장비 단독의 가동율입니다 . 상류측 및 하류측 장비의 상태에 영향을 받지 않은 가동율로서 ,
다음의 식으로 계산됩니다 .
( 누적 인쇄시간 + 누적 반송시간 )/[( 생산 완료시각 - 준비 완료시간 - 누적 대기시간 )X100= 가동율 (%)]
누적 인쇄시간 : 스퀴지 헤드가 동작해서 인쇄가 실행되는 합계시간 ( 마크인식 시간도 포함 )
누적 반송시간 : 컨베이어가 움직여서 반송하는 합계시간
누적 대기시간 : 상류 또는 하류 장비로 인해 대기상태가 된 합계시간
생산 종료시각 : 그 다음 생산기판으로 전환된 시각 , 또는 전원종료 처리를 한 시각
셋업 종료시각 : 셋업 완료후 ,「START」버튼을 눌러서 운전이 시작된 시각
4-27
4
● 모니터：출력
이 [ 출력 ] 모니터는 , 현재 생산중인 기판데이터의 보다 자세한 생산상황을 파악하기 위한 화면입니다 .
모니터：출력
[레인전환] 버튼
68417- N3- 00
생산시작
생산시작 시각 ( 기판선택 완료시각 ) 을 표시합니다 . 장수는 일반적으로 0 입니다 .
갱신
표시데이터 갱신시각을 표시합니다 . 장수는 현재까지 생산완료된 기판장수가 표시됩니다 .
생산종료 예정
생산종료 예정 시각을 표시합니다 . 장수는 「셋업」화면에서 입력된 생산예정 장수를 나타냅니다 . 단 , 생산예정 장수가
입력되어 있지 않을 경우는 공백으로 표시됩니다 .
반입시간 ( 초 / 기판 )
1 기판당 기판반입의 평균시간입니다 .
공급 대기 시간 ( 초 / 기판 )
기계의 기판반입 대기시간 입니다 . [ 단위 전환 ] 버튼으로 , 1 기판당 평균공급 대기시간 또는 누적공급 대기시간을 표시할
수 있습니다 .
생산예정 남은 기판수 ( 장 )
생산예정 장수에서 생산완료 기판장수를 뺀 수치입니다 .
인쇄시간 ( 초／기판 , 초 )
기판을 인쇄할 시간입니다 . 이 시간에는 피듀셜인식 , 클리닝 , 검사시간도 포함됩니다 . [ 단위 전환 ] 버튼으로 １기판마다
평균시간 또는 누적 인쇄시간을 표시할 수 있습니다 .
에러정지 시간 ( 초 / 기판 , 초 )
기계가 에러로 정지하고 있는 시간입니다 . 에러가 발생한 후 [CLEAR] 버튼을 누를 때까지의 시간입니다 .
단 , 복구작업이 행해지는 시간은 포함되지 않습니다 . [ 단위 전환 ] 버튼으로 1 기판당 평균에러 정지시간 또는 에러정지의
누계시간을 표시할 수 있습니다 .
반출 시간 ( 초 / 기판 )
1 기판당 기판반출의 평균시간입니다 .
반출 대기 시간 ( 초 / 기판 , 초 )
장비가 기판반출 대기를 하는 시간입니다 . [ 단위 전환 ] 버튼으로 , 한 장당 평균 반출대기 시간과 반출대기의 누적시간을
표시할 수 있습니다 .
생산능력
１시간당 생산가능한 기판 장수입니다 .
[ 리세트 ] 버튼
「출력」탭 상의 모든 카운트를 리세트합니다 . 「전체」탭의 카운트도 리세트됩니다 .
4-28
4
● 모니터：비젼
자동 운전중 , 기판마크 등을 인식했을 때의 인식화면을 표시합니다 .
[모니터] ー「비젼」탭 화면
[모니터] 버튼 마크 등의 인식화면이 표시된다
68418-N3-0 0
（확대）, （축소）버튼
[+]（확대）버튼을 누르면 인식화상을 1 에서 16 배까지 확대할 수 있습니다 . 또한
[–
]（축소）버튼을 누르면 1/16 까지
화상이 축소됩니다 .
마크 모니터모드
마크 인식시의 모니터상의 표시모드를 설정합니다 . 설정된 항목에 따라 화상에 인식결과나 숫자 , ２치화상 등이 표시됩니
다 . 이 모니터모드는 운전중에도 변경 가능합니다 .
「없음」 카메라로 촬영한 화상이 표시됩니다 . 인식결과 등의 숫자는 표시되지 않습니다 .
「인식결과」 검출한 마크의 중심위치 좌표（화소）등이 표시됩니다 .
「２치화상」 카메라로 촬영한 화상을 2 치화상 결과화상이 표시됩니다 .
「다치화상」 카메라로 촬영한 화상을 화상처리한 후의 다치화상이 표시됩니다 .
「추적결과」 마크는 대략 주의를 １바퀴 도는 선이 그려집니다 .
「기준원」 검출된 마크의 중심에서 설정데이터 직경의 마크가 그려집니다 .（특정 인식모드만 가능）
「내외접원」 검출된 마크의 중심에서 내접되는 원과 외접되는 원이 그려집니다 .（특정 인식모드만 가능）
「오차화상」 오차화상이 표시됩니다 .（특정 인식모드만 가능）
「개별데이터」 복수의 물체가 검출된 경우 개별데이터가 표시됩니다 .（특정 인식모드만 가능）
인쇄검사 모니터모드
옵션의 솔더인쇄 검사기능을 겸비한 경우 검사결과나 검사범위 등은 표시할 수 있습니다 . 자세한 내용은 별책 「인쇄검사
사용자 메뉴얼」을 참조해 주십시오 .
마스크검사 모니터모드
현재 미사용입니다 .
