제 5 장 데이터의 작성과 설정
이 장에서는 , 솔더인쇄에 필요한 데이터를 신규로 작성하는 방법 , 및 설정항목의 내용과 편집방법을
설명합니다 .
목차
1. 신규 데이터를 작성한다 5-1
2. 기본설정 5-3
2.1 「기본설정」탭의 구성 5-3
3. 기판 데이터의 설정 5-5
3.1 기판마크와 파라미터의 설정 5-5
3.2 기판 데이터의 상세설정 5-10
4. 마스크 데이터의 설정 5-13
4.1 마스크 마크와 파라미터의 설정 5-13
4.2 마스크 데이터의 상세설정 5-16
5. 스퀴지 데이터의 설정 5-19
5.1 스퀴지 데이터의 상세설정 5-23
6. 클리너 데이터의 설정 5-26
7. 마크 데이터의 작성 5-29
7.1 작성순서 5-30
7.2 기본 파라미터 5-31
7.3 형상 파라미터 5-32
7.4 인식 파라미터 5-34
7.5 보조조정을 실행한다 5-36
8. 그래픽 위치맞춤 5-39
9. 테스트 인쇄를 한다 5-43
5-1
5
1. 신규 데이터를 작성한다
데이터를 새로 작성하기 위해서는 , 우선 기판명을 등록해야 합니다 . 아래의 순서에 따라 등록해 주십시오 .
1
셋업화면의 [ 신규기판 ] 버튼을 누릅니다 .
「신규기판」대화창이 표시됩니다 .
[신규기판] 버튼
「신규기판」대화창
68500-N3-00
2
파일명 박스에 기판명을 입력합니다 .
영문 숫자 20 자 이내로 새 기판명을 입력해 주십시오 .
언더바（_）외의 기호나 스페이스는 입력할 수 없습니다 .
기판명 입력
기판명을 입력한다
68501-N3-00
5-2
5
3
[OK] 버튼을 누릅니다 .
신규 기판명이 입력되고 , 셋업화면으로 돌아갑니다 .
참고
입력한 기판명이 이미 존재할 경우 경고 대화창이 표시됩니다. [ 취소 ] 버튼을 누르고 다른 이름을 입력해 주십시오 .
（그대로 사용하실 경우는 [OK] 버튼을 누릅니다.）
4
필요한 데이터를 작성합니다 .
신규로 등록한 기판에 대해서는 「초기값」이 설정됩니다 . 다음 항목「2. 기본설정」과「3. 기판 데이터의
설정」~「7. 마크데이터의 작성」의 설명을 참고해서 필요한 데이터의 작성이나 편집을 해 주십시오 .
5

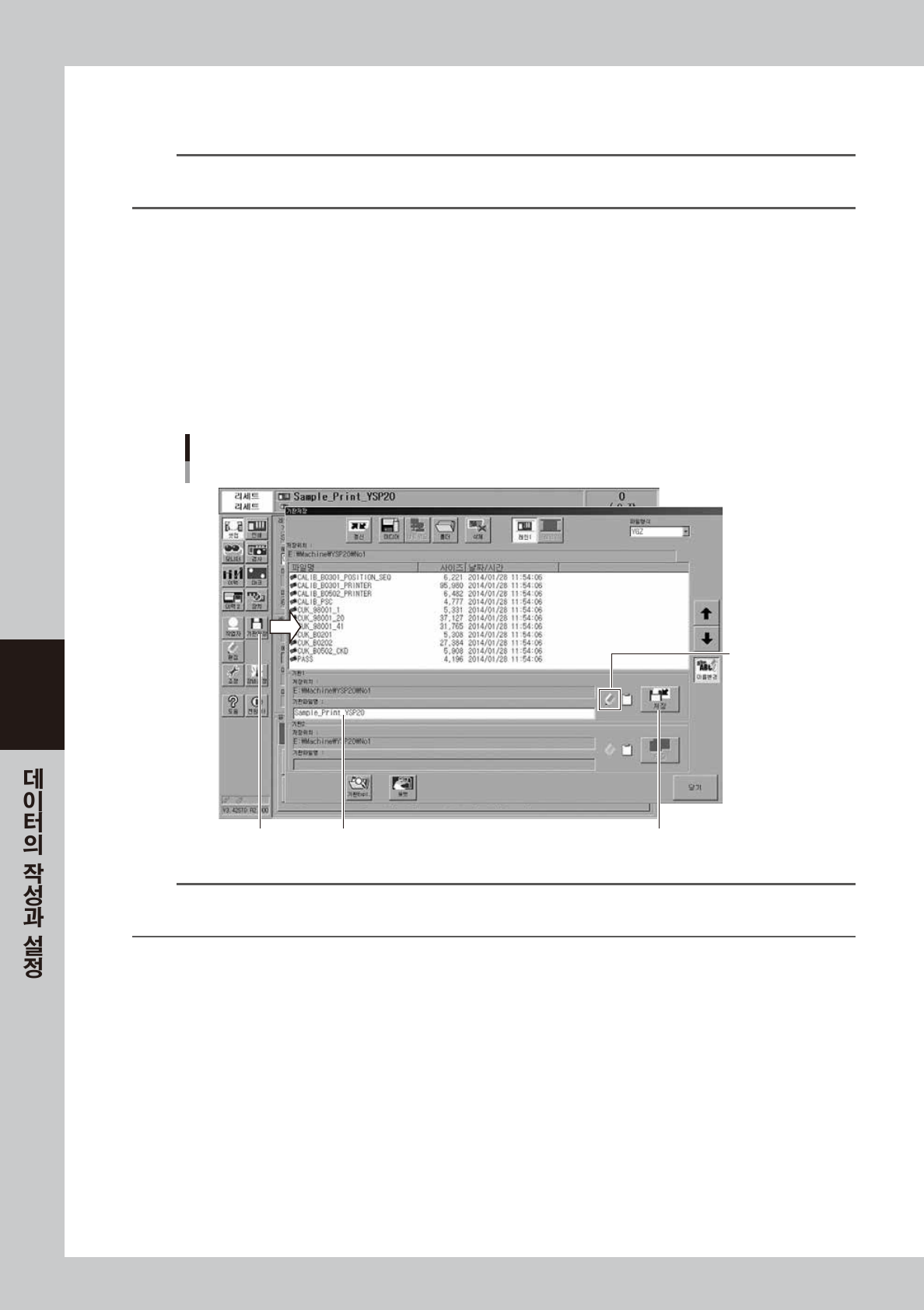

신규 데이터를 저장합니다 .
1. 버튼 에리어의 [ 기판저장 ] 버튼을 누릅니다 .
「기판저장」대화창이 표시됩니다 .
2. 저장할 드라이브 , 폴더를 확인하고 [ 저장 ] 버튼을 눌러 주십시오 .
[기판저장] 버튼
데이터의 저장
[저장] 버튼저장할 기판명이 표시된다
기판데이터
편집중
68502-N3-00
참고
기판데이터를 저장하지 않고 [ 전원 Off] 버튼을 눌러서 소프트웨어를 종료하려고 하면 , 기판저장을 확인하는 대화창이 표시
됩니다. [예 ] 를 누르면 상기와 같은 「기판저장」대화창이 표시됩니다 .
