C. 기판사이즈 높이 （mm）
기판의 두께 (mm) 를 입력합니다 .
D. 코멘트
기판에 관한 메모를 남기는 란입니다 . 공백이어도 상관없습니다 .
F. 기판 기준위치
기판상의 설정좌표를 기판의 어느 위치에서의 좌표로서 설정할지 선택합니다 .「기판중앙」,「기판 앞쪽중앙」,「기판 안쪽
중앙」,「기판 앞쪽좌측」,「기판 앞쪽우측」,「기판 안쪽좌측」,「기판 안쪽우측」중에서 선택해 주십시오 .
초기값은「기판 앞쪽좌측」이 기판의 기준위치로 되어 있습니다 . 또 , 기판상의 모든 좌표는 하기의「기판 기준위치」에서
의 좌표로 됩니다 .
기판 기준위치
기판 기준위치
기판
67502-N3- 00
참고
기판상의 설정좌표에는 「원점 XY」, 「기판 피듀셜」, 「검사좌표」가 있습니다.
G,H. 원점 X, Y （mm）
기판 피듀셜 좌표의 원점이 「기판 기준위치」와 다를 경우「기판 기준위치」에 대한 기판원점의 XY 위치（mm）를 입력합
니다 .
기판 기준위치의 기판원점
-X
+X
+Y
+Y
고정측 (앞쪽)
컨베이어 레일
기판
기판좌표 기준위치（기판 전면중앙）
기판원점
67503-N3-00
I. 공회전 타이머 （초）
일반적인 형상의 기판이면「1（초）」로 설정합니다 . 특수한 형상（홈 ( 노치 ), 중간 홀 등）의 기판은 컨베이어 출구센서가
기판반출을 잘못 인식할 수 있습니다 . 이 경우 공회전 타이머를 설정하면 기판검출 센서가 꺼진 후에도 설정된 타이머만
큼 컨베이어를 회전시켜서 기판반출을 완료할 수 있습니다 . 0~9 초의 수치를 입력해 주십시오 .
5-8
5

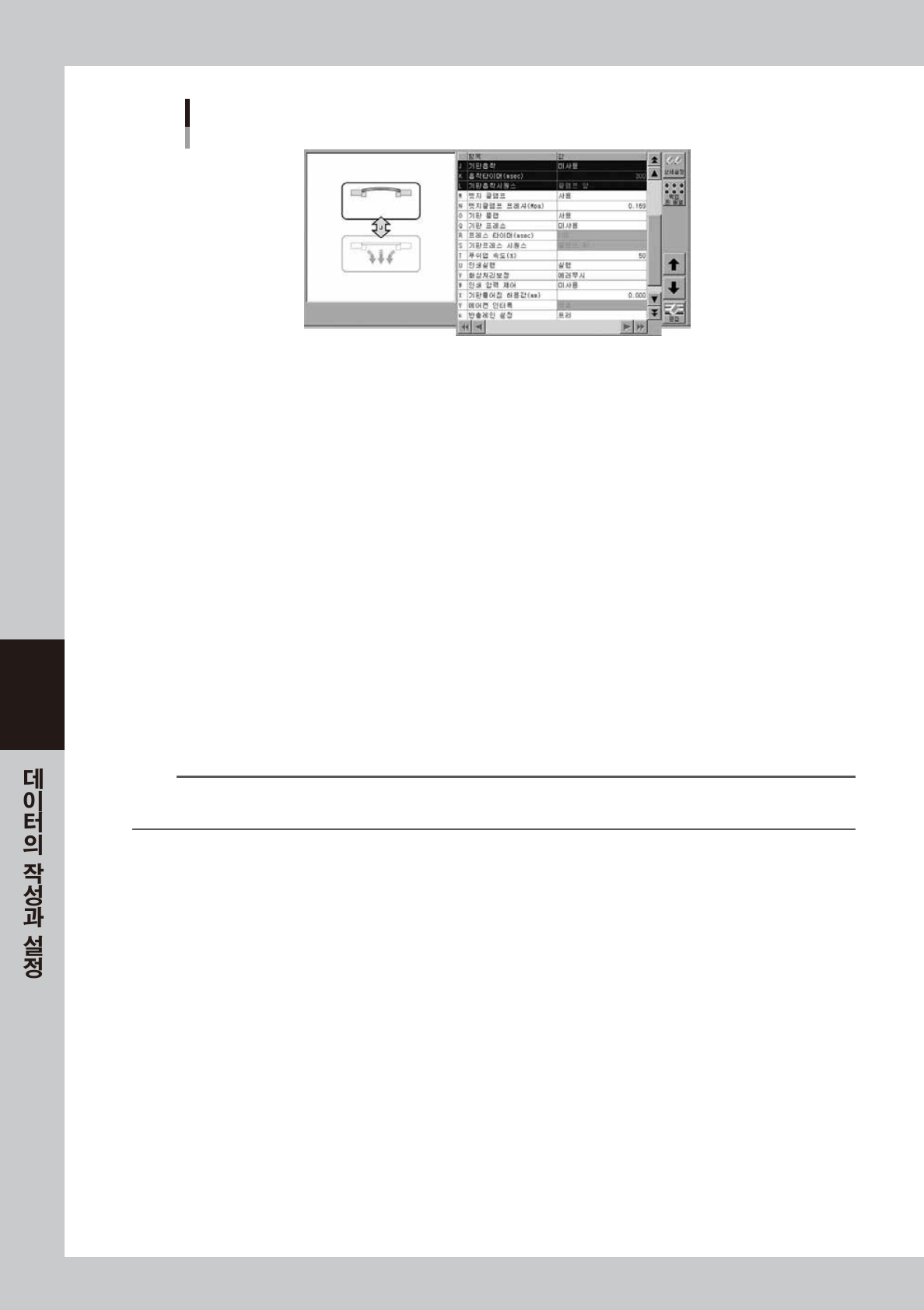

기판 파라미터 (2)
68510-N3- 0 0
J. 기판흡착
옵션의 기판흡착 유니트를 장착한 장비에 한해서만 사용가능합니다 . 보통은 「미사용」으로 설정합니다 . 휘어진 기판 , 얇
은 기판 등을 인쇄할 때 「사용」으로 설정하면 기판의 아랫면을 흡착해서 고정할 수 있습니다 . 이 파라미터를 「사용」으
로 설정한 경우는 「흡착 타이머」와「기판흡착 시퀀스」도 설정해 주십시오 .
K. 흡착 타이머 （msec）
「기판흡착」파라미터를「사용」으로 했을 경우의 흡착시간（msec）을 설정합니다 . 푸쉬업의 상승이 완료되고 다음 동작
을 시작할 때까지의 정지시간입니다 . 옵션의 기판흡착 유니트를 장착한 장비만 유효합니다 .
L. 기판흡착 시퀀스
「기판흡착」 파라미터를 「사용」으로 설정했을 경우에만 유효합니다 . 기판의 흡착동작을 기판의「클램프 앞」「클램프 뒤」
에서 선택합니다 .
M. 엣지클램프
기판을 측면에서 고정하는 엣지 클램프의「사용」「미사용」을 선택합니다 .
N. 엣지클램프 프레셔
기판에 맞춰서 엣지클램프 프레셔 (0.001~0.225Mpa) 를 설정합니다 . 초기값은 0.225Mpa 입니다 .
분할 기판이나 얇은 기판 등 엣지 클램프를 사용하면 기판이 휘어오를 경우는 엣지 클램프의 에어압을 약하게 설정해 주십
시오 . 반대로 단단하게 클램프 하고 싶은 무거운 기판 등의 경우는 에어압을 강하게 설정해 주십시오 .
엣지 클램프를 사용해서 고정할 수 없는 얇은 세라믹 기판 등을 인쇄할 때는 「미사용」으로 설정하고 기판흡착을 사용해
주십시오 .
n
요점
YGP( 구 모델 ) 에서 설정한 데이터 ( 엣지클램프 프레셔 :0.4Mpa) 를 읽어 들이면 YSP20 내에서 자동적으로 0.225Mpa 로
전환됩니다 .
O. 기판 플랩
기판의 틀을 위에서 누르는 기판플랩의「사용」「미사용」을 설정합니다 . 보통은「사용」으로 설정합니다 . 기판플랩을 사
용하면 기판 고정시에 기판의 틀이 휘어오르는 것을 교정할 수 있습니다 .
Q. 기판 프레스 （옵션）
기판 전체가 휘어오르는 것을 교정하기 위한 기판 프레스의 「사용」「미사용」을 설정합니다 .（옵션의 기판프레스 유니트
를 장착한 장비만 사용 가능합니다 .）
R. 프레스 타이머 (msec)
옵션의 기판 프레스 유니트를 사용할 경우 그 작동시간을 설정합니다 .
S. 기판프레스 시퀀스
옵션의 기판 프레스 유니트를 사용할 경우 그 작동시작을 엣지 클램프의 「클램프 앞」으로 할지「클램프 뒤」로 할지를 설
정합니다 .
T. 푸쉬업 속도 （%）
푸쉬업 플레이트의 상승
•
하강속도를 퍼센트로 지정합니다 . 보통은 100 으로 적당합니다만 , 면 받침 지그나 백업핀이 기
판에 닿을 때의 충격을 완화시킬 때는 수치를 내려 주십시오 .
U. 인쇄실행
「실행」을 선택하면 일반적인 인쇄운전을 합니다 .「스킵」을 선택하면 스퀴지 헤드에 인쇄압력을 가하지 않고 운전을 합
니다 .
5-9
5
V. 화상처리 보정
기판 피듀셜마크 인식시의 처리방법을 지정합니다 . 보통은「보정일반」으로 합니다 . 이 경우 마크인식 에러가 발생하게 되
면 장비는 에러정지됩니다 . 「에러무시」를 선택하면 마크인식 에러가 발생하여도 에러정지되지 않고 운전은 계속됩니다 .
W. 인쇄압력 제어
기판생산을 할때는 반드시「사용」으로 설정합니다 .（인압제어를 하지 않고 스퀴지의 움직임 등을 확인할 때에만「미사용」
으로 합니다 .）
X. 기판틀어짐 허용치
기판피듀셜 마크인식 위치 , 로컬피듀셜 마크인식 위치에서 체크할 기판의 변형 ( 틀어짐 ) 성분의 허용치를 설정합니다 .
허용치에 「0.00」이 입력된 경우는 틀어짐 체크는 실행되지 않습니다 . 자동 운전중에 기판피듀셜 마크 또는 로컬피듀셜
마크를 인식해서 얻은 변형 성분 계산치가 여기에서 설정한 허용치를 넘으면 에러 메시지가 표시되고 장비가 정지됩니다 .
에러메시지 화면을 닫은 후 , 그대로 기판을 인쇄할지 , 혹은 인쇄하지 않고 기판을 반출할지를 표시되는 대화창에 따라 선
택할 수 있습니다 .

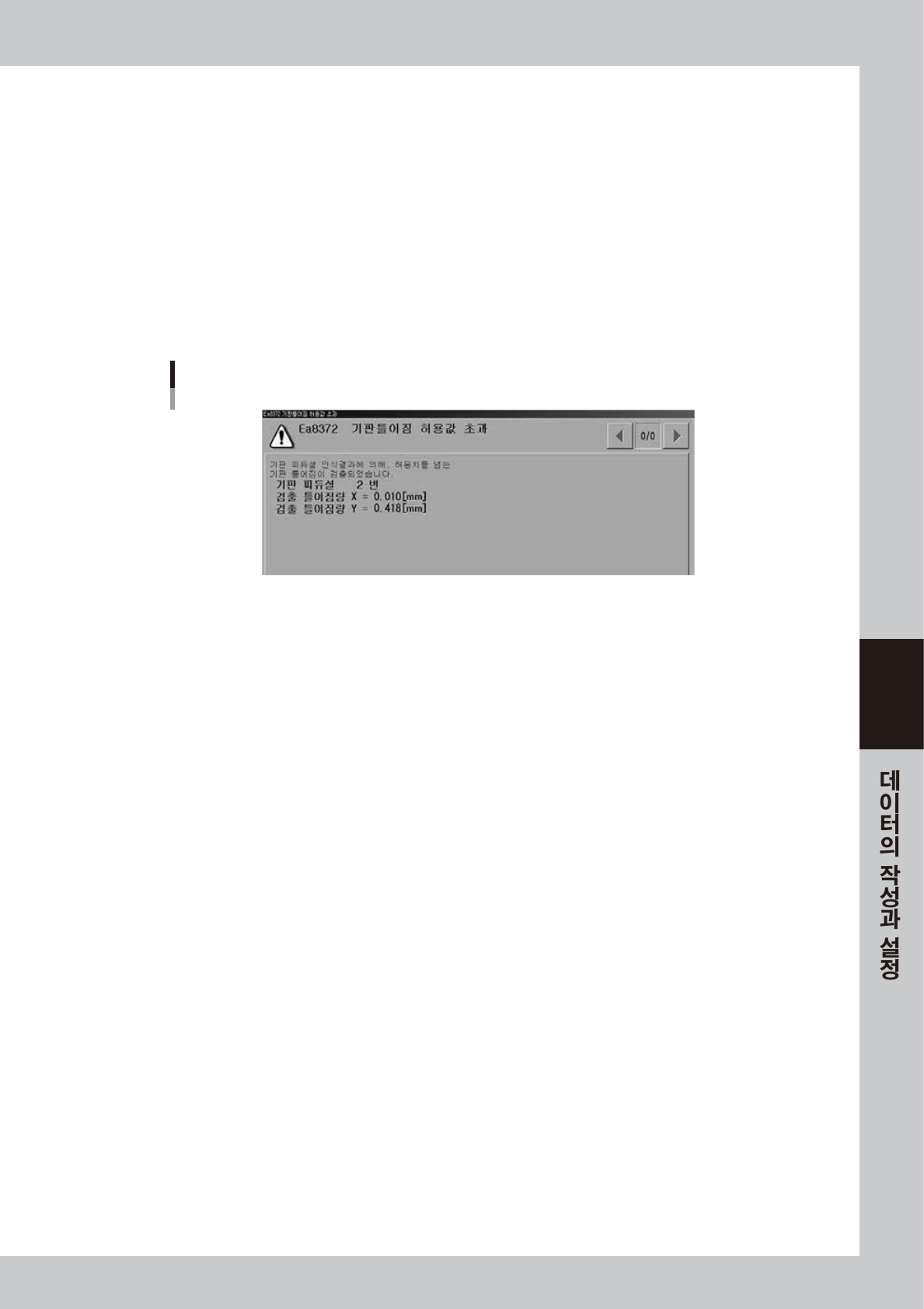

기판틀어짐 허용값 초과
68511-N3- 0 0
Y. 에어컨 인터록
옵션의 온도조정 유니트를 사용한 경우 이상온도 검출시 인터락 기능을「유효」로 할지 「무효」로 할지를 설정합니다 .
k. 반출레인 설정
반출할 레인을 설정합니다 . 일바적으로「프리」로 설정합니다 .
프리 : 기판데이터가 선택되어 있는 레인으로 반출합니다 .
레인 1 : 상시 레인 1 로 반출합니다 .
레인 2 : 상시 레인 2 로 반출합니다 .
하류측 요구 : 하류측으로부터 요구된 레인으로 반출합니다 .
