5-14
5
3. 피듀셜 위치
피듀셜 마크의 위치를 기판과 마스크를 공통으로 할지 개별적으로 설정할지를 지정할 수 있습니다 . [ 편집 ] 버튼을 누르면
전 페이지와 같은 설정 대화창이 표시되므로 , 선택해 주십시오 . 「기판 & 마스크 개별지정」으로 한 경우는 피듀셜 마크위
치 , 피듀셜 타입 및 기준위치가 기판과 마스크 개별적으로 지정할 수 있습니다 .
「기판 & 마스크 공통지정」으로 한 경우는 피듀셜 마크위치 , 피듀셜 타입 및 기준위치가 기판과 마스크 공통지정이 됩니다 .
이 설정으로 변경하면 확인 메시지가 표시됩니다 .
[OK] 버튼을 누르면 마스크 피듀셜에서 기판 피듀셜로 피듀셜 마크위치 , 피듀셜타입 , 기준위치의 파라미터가 복사됩니다 .
n
요점
피듀셜 위치 , 피듀셜 타입 및 기준위치를 기판 혹은 마스크중에서 어느 한쪽을 편집하거나, 티칭에서 변경한 경우는 그 변경
내용이 다른 한쪽에도 자동적으로 반영됩니다.
4. X, Y （mm）
마스크 피듀셜 마크의 마스크 원점에서의 X Y 좌표（ｍｍ）를 입력합니다 . [ 티칭 ] 버튼으로 티칭 입력할 수도 있습니다 .
참고
티칭의 자세한 내용에 대해서는 제 7 장「1. 티칭과 트레이스」를 참조해 주십시오 .
5. 마크 No.
피듀셜에 사용하는 마크번호 （미리 마크화면에서 등록） 를 입력합니다 .
6. 명칭
「마크 No.」를 입력하면 그 마크의 명칭（미리 마크화면에서 등록）이 자동적으로 표시됩니다 .

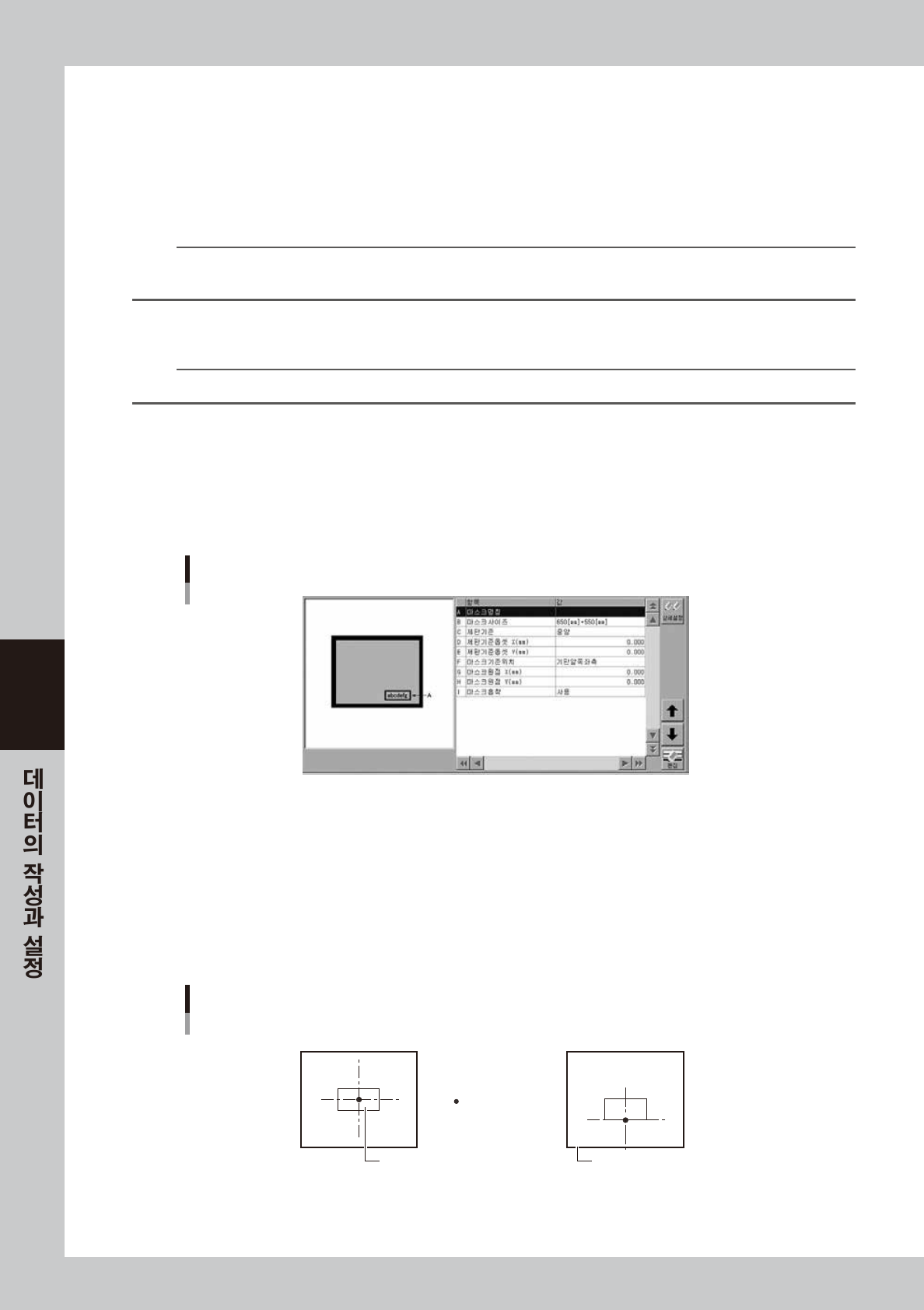

7. 마스크 파라미터
마스크 파라미터
68517-N3- 0 0
A. 마스크 명칭
마스크의 명칭을 입력합니다 .
B. 마스크 사이즈
마스크 프레임의 사이즈（L × W）를 설정합니다 .
C. 제판기준
마스크를 제판했을 때의 기준위치를 지정합니다 .
본 장비의 경우는 「중앙」 또는「앞쪽」제판기준에서 선택합니다 .
제판기준
제판기준 위치
제판기준:중앙 앞쪽
기판 마스크 프레임
67507-N3-00
5-15
5

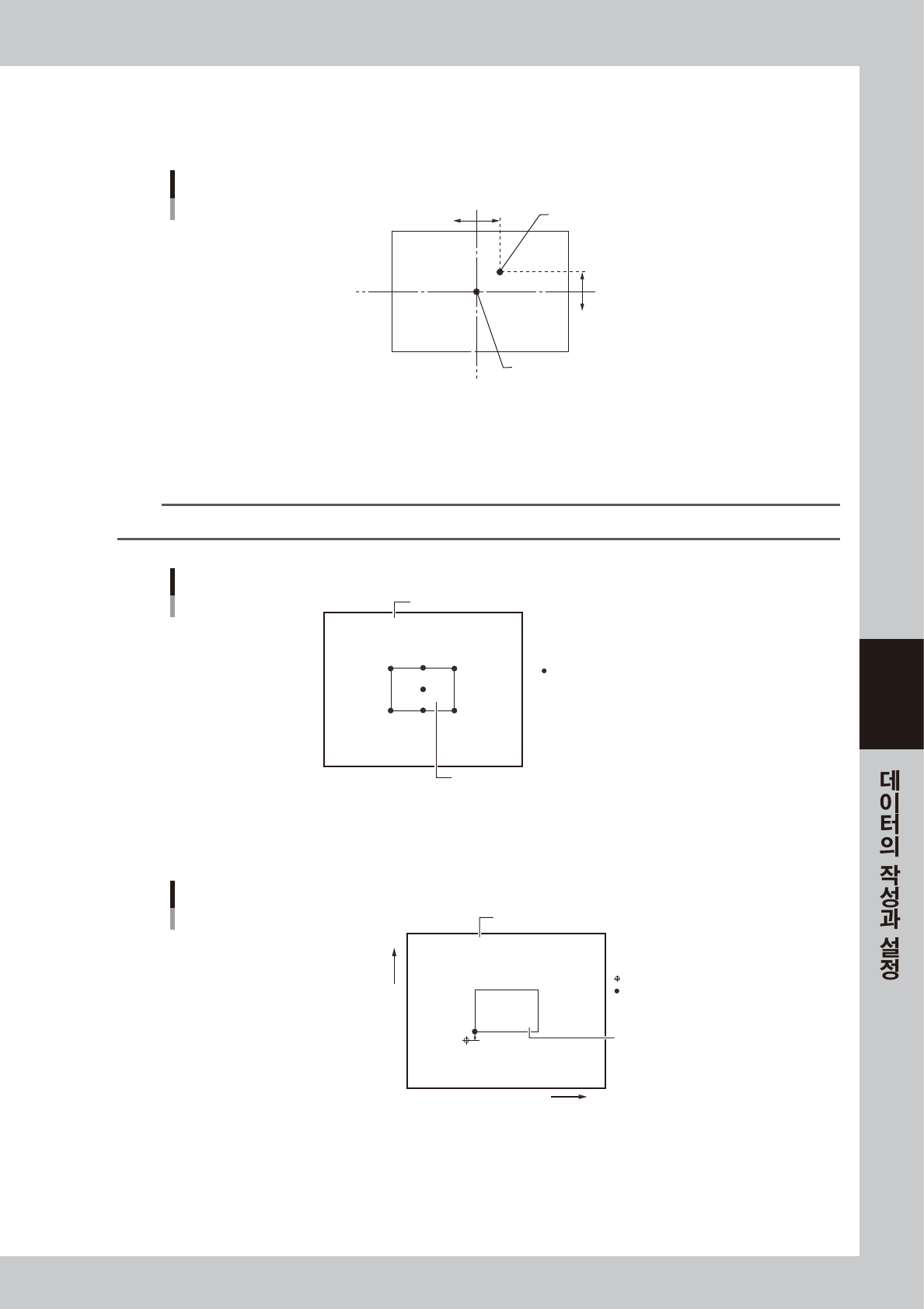

D, E. 제판 기준옵셋 X, Y
마스크의 제판기준이 , 마스크「중앙」「앞쪽」의 기준위치에서 크게 벗어나서 마크인식이 안될 경우 , 그 옵셋량을 설정합
니다 .
제판기준 옵셋 X, Y(제판기준「중앙」의 예)
마스크 중앙
X-
X+
-Y
+Y
제판기준
67508-N3-00
F. 마스크 기준위치
설정한 제판기준
•
제판기준 옵셋의 위치를 기준으로서 , 마스크상의 설정좌표를 기판의 어느 위치에서의 좌표로 설정할지
선택합니다 . 아래의 그림처럼「기판중앙」「기판 앞쪽중앙」「기판 안쪽중앙」「기판 앞쪽좌측」「기판 앞쪽우측」「기판 안
쪽좌측」「기판 안쪽우측」중에서 선택해 주십시오 . 초기값은 「기판 앞쪽좌측」입니다 .
참고
마스크상의 설정좌표에는「마스크 원점 XY」「마스크 피듀셜」「마스크 검사좌표」가 있습니다.
마스크 기준위치
마스크 기준위치
기판
마스크 프레임
67509-N3-00
G, H. 마스크 원점 X, Y （mm）
마스크 피듀셜 좌표축의 원점이 마스크 기준위치와 다를 경우 마스크 기준위치에서의 옵셋량을 설정합니다 .
마스크 원점
마스크 원점
마스크 기준위치
마스크 기준위치를「기판 앞쪽좌측」
으로 설정한 경우
기판
마스크 프레임
+Y
-Y
X+
X-
67510 - N3- 00
I. 마스크 흡착
마스크의 이면 ( 뒷면 ) 을 컨베이어 레일면에 흡착시켜서 인쇄할 때는 「사용」으로 , 흡착시키지 않을 때는「미사용」으로
설정합니다 . 마스크 흡착에는 아래와 같은 효과가 있습니다 .
•
전진인쇄와 후진인쇄의 Y 방향의 틀어짐을 없앤다 .
•
기판과 마스크의 밀착성이 향상된다 .
5-16
5

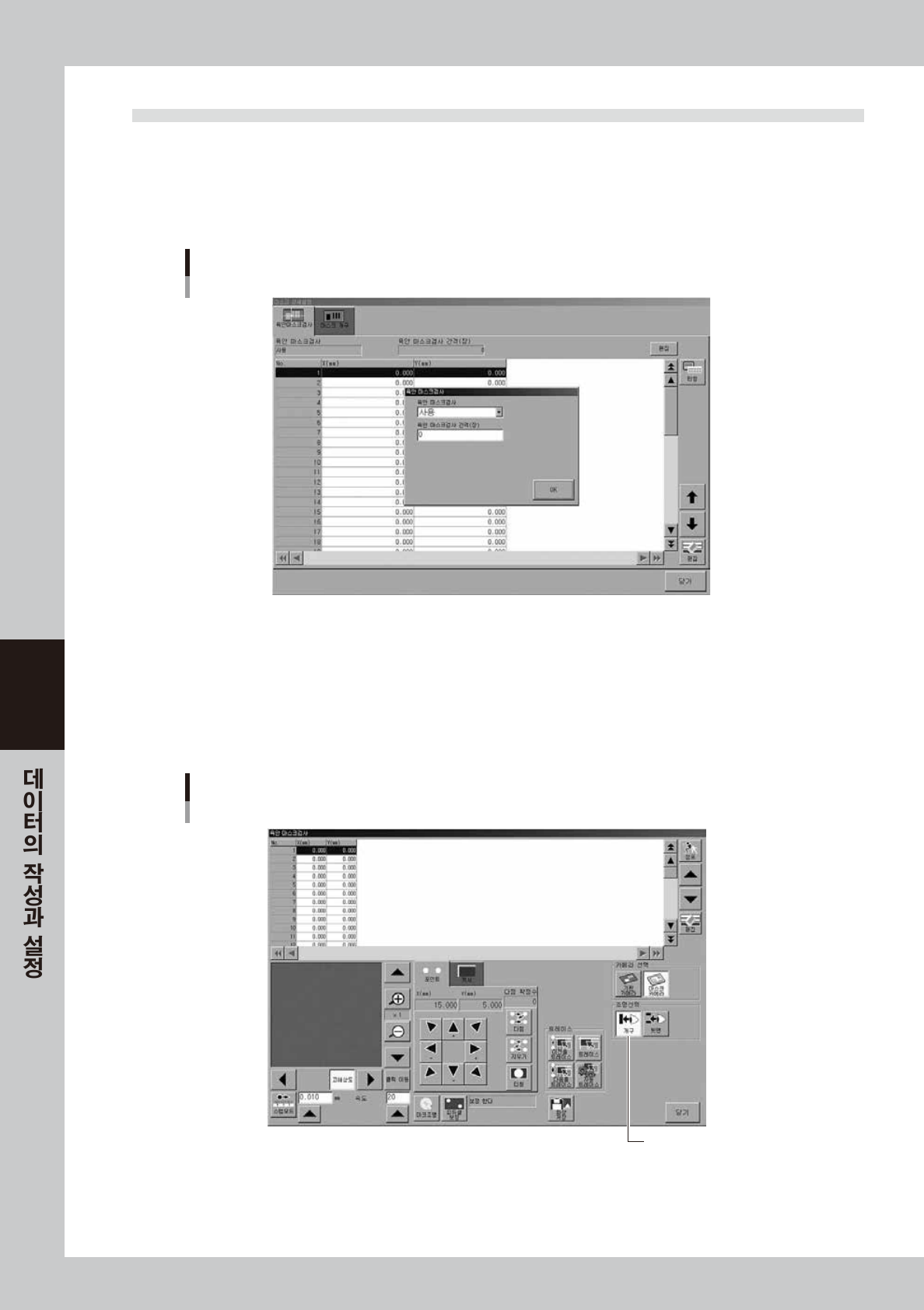

4.2 마스크 데이터의 상세설정
● 육안 마스크 검사의 좌표설정
[ 인쇄 ]-「마스크」탭 화면의 [ 상세설정 ] 버튼을 누르면「육안 마스크검사」좌표를 설정하기 위한 화면이 표시됩니다 .
솔더인쇄 후에 육안검사를 할 마스크 좌표를 미리 입력할 수 있습니다 . 이 화면의 [ 편집 ] 버튼을 누르면 「육안 마스크
검사」대화창이 표시되므로 , 이 기능의「사용」「미사용」그리고 사용할 경우의 기판장수 간격을 설정합니다 .
「육안 마스크검사」탭 화면
68518-N3 - 00
● 육안 마스크 검사의 조명설정
마스크의 개구검사 ( 막힘검사 ) 와 뒷면검사 ( 번짐검사 ) 시의 조명을 따로 따로 설정하고 기판 데이터마다 등록할 수 있게
되었습니다 .
마스크 검사좌표를 입력한 후 , [ 티칭 ] 버튼을 누르면 아래의「티칭 / 트레이스」화면이 열립니다 .
마스크 개구부의 막힘검사의 조명을 설정할 때는 [ 개구 ] 버튼을 누른 상태에서 [ 마크조명 ] 버튼을 누릅니다 .
조명 설정창이 열리면 , 마스크 개구의 막힘상태를 확인하는데 적당한 조명레벨로 변경합니다 .
육안 마스크 검사의「티칭/트레이스」대화창
[개구]버튼
[개구 ]버튼
68519-N3 -00
