5-18
5

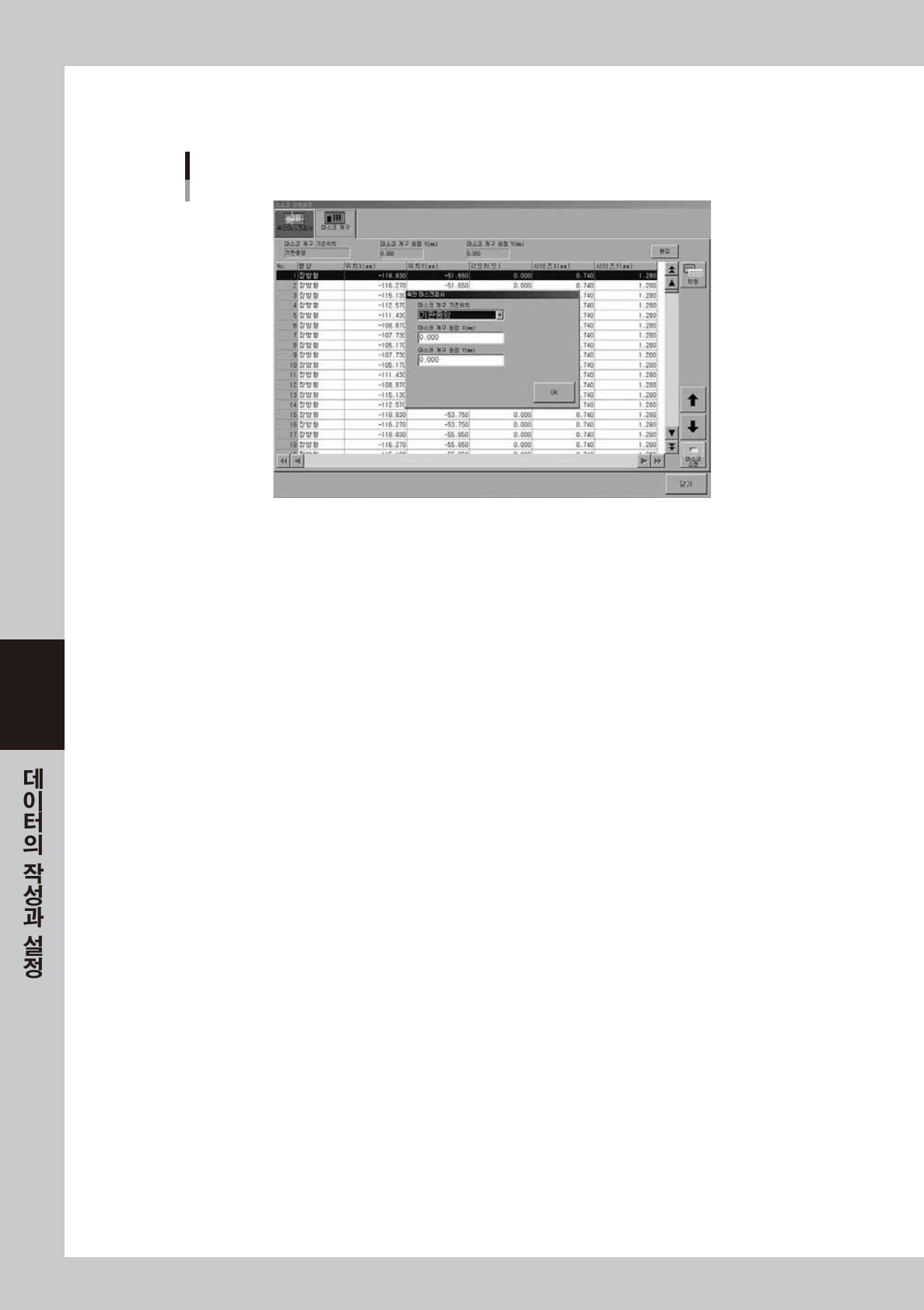

● 마스크 개구 좌표설정
[ 인쇄 ]-「마스크」탭 화면의 [ 상세설정 ] 버튼을 누르면 ,「마스크 개구」좌표를 설정하는 화면이 표시됩니다 .
「마스크 개구」탭 화면
68521-N3 - 00
이 기능은 옵션인 인쇄검사 카메라를 겸비하고 있는 장비만 사용가능합니다 .
상세한 내용은 , 별책「옵션 메뉴얼」의「인쇄 검사 기능」의 제 2 장「2.3」을 참조해 주십시오 .
5-19
5

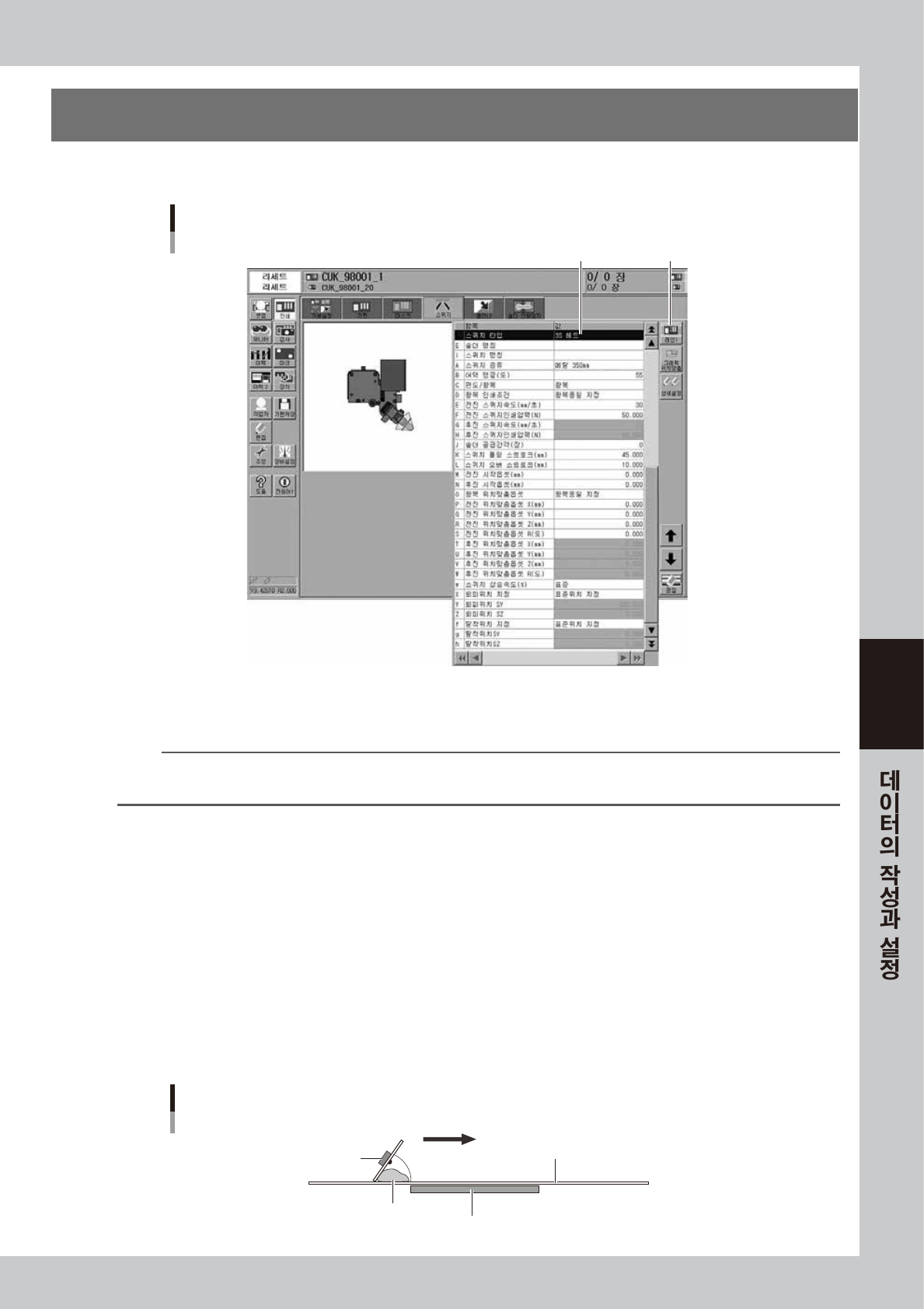

5. 스퀴지 데이터의 설정
[ 인쇄 ]-「스퀴지」탭 화면에서 아래 설정항목의 확인과 편집을 합니다 .
1
[레인전환] 버튼
[인쇄] -「스퀴지」탭 화면
68522-N3-00
1. 스퀴지 타입
「3S 헤드」를 사용할 경우는 「3S 헤드」를 선택합니다 . 옵션인 더블 스퀴지를 사용할 경우는 「더블 스퀴지」를 선택합니다 .
참고
「스퀴지 타입」은 출하사양에 맞추어 장비데이터에 설정되어 있습니다. 장비 데이터와 동일한「스퀴지 타입」을 선택하지 않
으면 에러가 발생합니다.
E. 솔더 명칭
사용하는 솔더의 명칭 등을 메모해 두는 란입니다 . 공란이어도 상관없습니다 .
i. 스퀴지 명칭
사용하는 스퀴지의 명칭 등을 메모해 두는 란입니다 . 공란이어도 상관없습니다 .
A. 스퀴지 종류
스퀴지 타입을 「더블 스퀴지」 또는「3S 헤드」로 설정한 경우는 그 종류와 사이즈를 지정합니다 .
B. 어택앵글 ( 도）
이 파라미터는 스퀴지 타입을 「3S 헤드」로 설정한 경우에만 유효합니다 . ( 스퀴지 타입을「더블 스퀴지」로 설정한 경우 ,
이 파라미터는 표시되지 않습니다 .)
솔더인쇄를 할 때의 3S 헤드 ( 스퀴지 ) 와 마스크면의 각도를 설정합니다 . 40~65 도의 범위에서 설정할 수 있습니다 .
( 초기값은 55 도 )
어택 앵글 (3S 헤드만）
솔더
어택 앵글
기판
마스크
스퀴지
인쇄방향
67512 -N3- 0 0
5-20
5
C. 편도 / 왕복
「편도」인쇄를 할지 「왕복」인쇄를 할지 선택합니다 .
D. 왕복 인쇄조건
인쇄조건을「왕복동일 지정」 으로 할지「왕복별 지정」으로 할지 지정합니다 . 「왕복동일 지정」으로 한 경우 전진
•
후진
모두
「전진 스퀴지속도」「전진 스퀴지 인쇄압력」의 설정치가 사용되며「후진 스퀴지속도」「후진 스퀴지 인쇄압력」은
무효가 됩니다 .
E,G. 전진 스퀴지속도 (mm/ 초） , 후진 스퀴지속도 (mm/ 초）
전진과 후진 스퀴지의 인쇄 이동속도를 설정합니다 . 마스크상의 솔더 스크랩 상태를 보면서 최적의 속도로 설정해 주십시
오 . 속도가 너무 빠르면 스크랩 불량이나 , 마스크 아랫면으로 솔더가 스며 들어가는 원인이 됩니다 .
F,H. 전진 스퀴지 인쇄압력 (N） , 후진 스퀴지 인쇄압력 (N）
솔더 인쇄를 할때의 전진과 후진 스퀴지의 하중을 설정합니다 . 마스크상의 솔더 스크랩 상태를 보면서 최적의 인쇄압력을
설정해 주십시오 . 솔더를 긁어낼 수 있는 범위내에서 낮게 설정해 주십시오 . 스퀴지 속도가 빠를수록 큰 인쇄압력이 필요
합니다 .
J. 솔더 공급 간격 ( 장）
한번의 솔더공급으로 몇장의 기판을 인쇄할지 설정합니다 . 솔더 공급량과 인쇄에 사용하는 양에 따라 설정해 주십시오 .
K. 스퀴지 롤링 스트로크 (mm)
스퀴지가 마스크면상에 하강한 위치에서 인쇄할 기판의 선단까지의 거리 (mm) 를 지정합니다 . 보통은 40~45mm 로 설정
해 주십시오 .
스퀴지 롤링 스트로크
솔더
기판
컨베이어부
마스크 표면
스퀴지 롤링 스트로크
스퀴지
67513-N3-00
L. 스퀴지 오버 스트로크 (mm)
인쇄한 기판의 선단에서 스퀴지가 인쇄를 마치고 마스크 표면으로부터 떨어지는 위치까지의 거리 (mm) 를 지정합니다 .
보통은 5~10mm 로 설정해 주십시오 .
스퀴지 오버 스트로크
솔더
기판
컨베이어부
마스크 표면
스퀴지 오버 스트로크
스퀴지
67514-N3-0 0
