5-23
5
5.1 스퀴지 데이터의 상세설정
[인쇄 ] - 「스퀴지」탭 화면의 [상세설정 ] 버튼을 누르면 솔더 「충전보정」이나 마스크가 기판에서 떨어지
는「분리」속도를 상세설정 하기 위한「스퀴지」대화창이 표시됩니다. 여기에서는 그래픽 위치맞춤할 좌표도
설정할 수 있습니다.「충전보정（건식）」「충전보정（습식）」「충전보정（수동）」 및「판분리」「그래픽 위치맞춤
좌표」탭에서 내용을 선택할 수 있습니다.

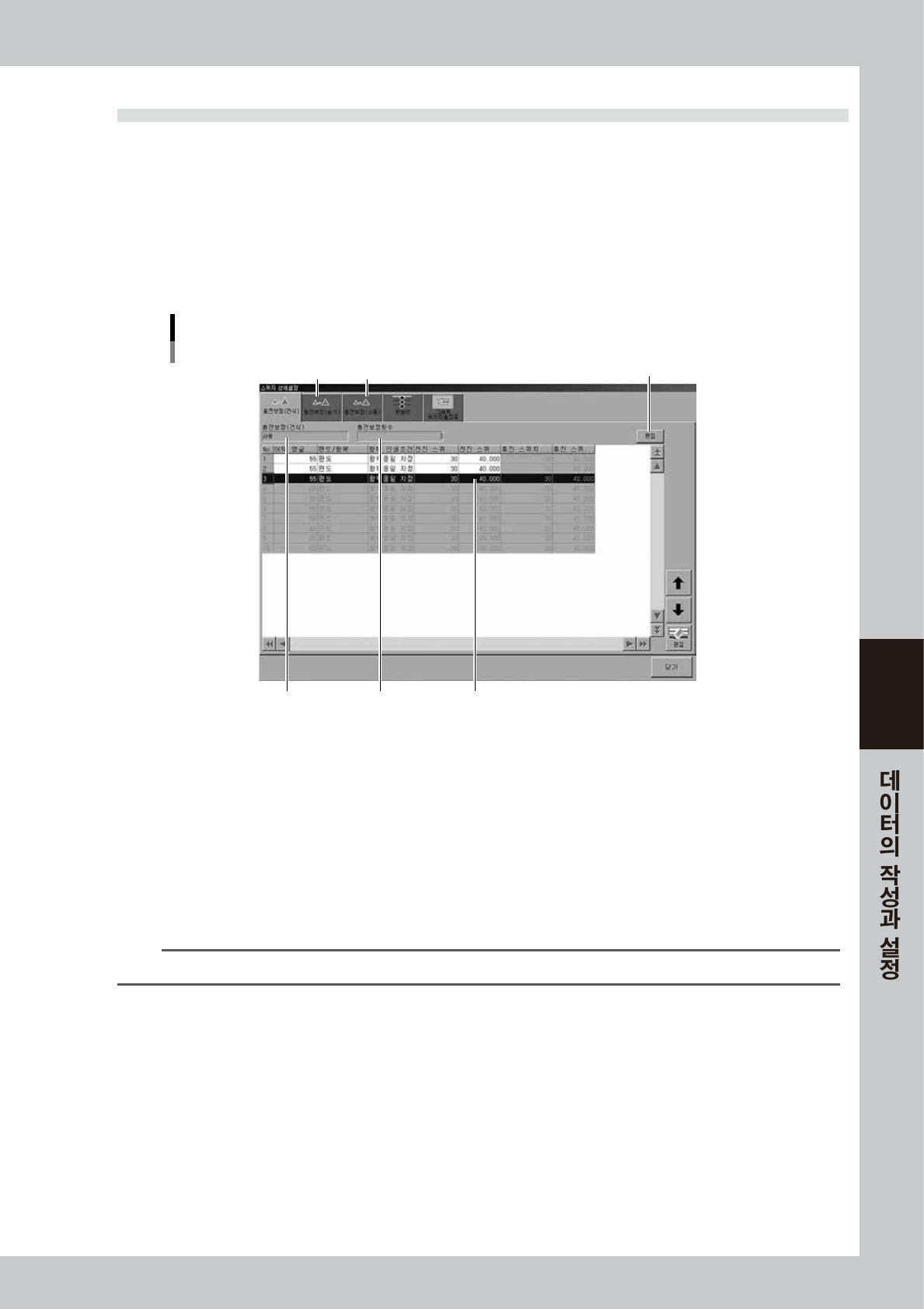

● 충전보정
클리닝한 직후에 생산하는 기판에 대해 솔더 충전량을 보정하기 위해 스퀴지 속도나 인쇄압력을 조정할 경우에 설정합니
다.
「충전보정 (건식)」탭 화면
1
4
5
2 3
[편집] 버튼
68523-N3-00
1. 충전보정 ( 건식）
이 보정기능을 사용할 경우는 「사용」으로 , 사용하지 않을 경우에는 「미사용」으로 설정합니다 . 변경할 때는 [ 편집 ] 버
튼을 누릅니다 .
2. 충전 보정횟수
클리닝 후의 몇장째 기판까지 이 보정기능을 사용할지 지정합니다 . 지정한 횟수에 따라서 데이터 행으로의 입력이 유효하
게 됩니다 .（최대 10 회까지 설정할 수 있습니다 .）변경할 때는 [ 편집 ] 버튼을 누릅니다 .
3. 데이터 행
[ 인쇄 ] - 「스퀴지」탭 화면에서 설정한 스퀴지 속도나 인쇄압력 파라미터가 표시됩니다 . 이 파라미터 수치를 필요에 따
라 편집합니다 . 인쇄압력을 올리는 것 만으로는 충전량은 늘지 않습니다 .
참고
각 파라미터의 설정값에 대해서는 , 제 3 장「인쇄의 길잡이」를 참고해 주십시오 .
4. 「충전보정 ( 습식）」 탭
습식 자동 클리닝을 한 직후에 생산하는 기판에 대해서 , 솔더 충전량을 보정하기 위해 스퀴지 속도나 인쇄압력을 조정할
경우에 설정합니다 .
5. 「충전보정 ( 수동）」 탭
수동 클리닝을 한 직후에 생산하는 기판에 대해서 , 솔더 충전량을 보정하기 위해 스퀴지 속도나 인쇄압력을 조정할 경우
에 설정합니다 .
5-24
5

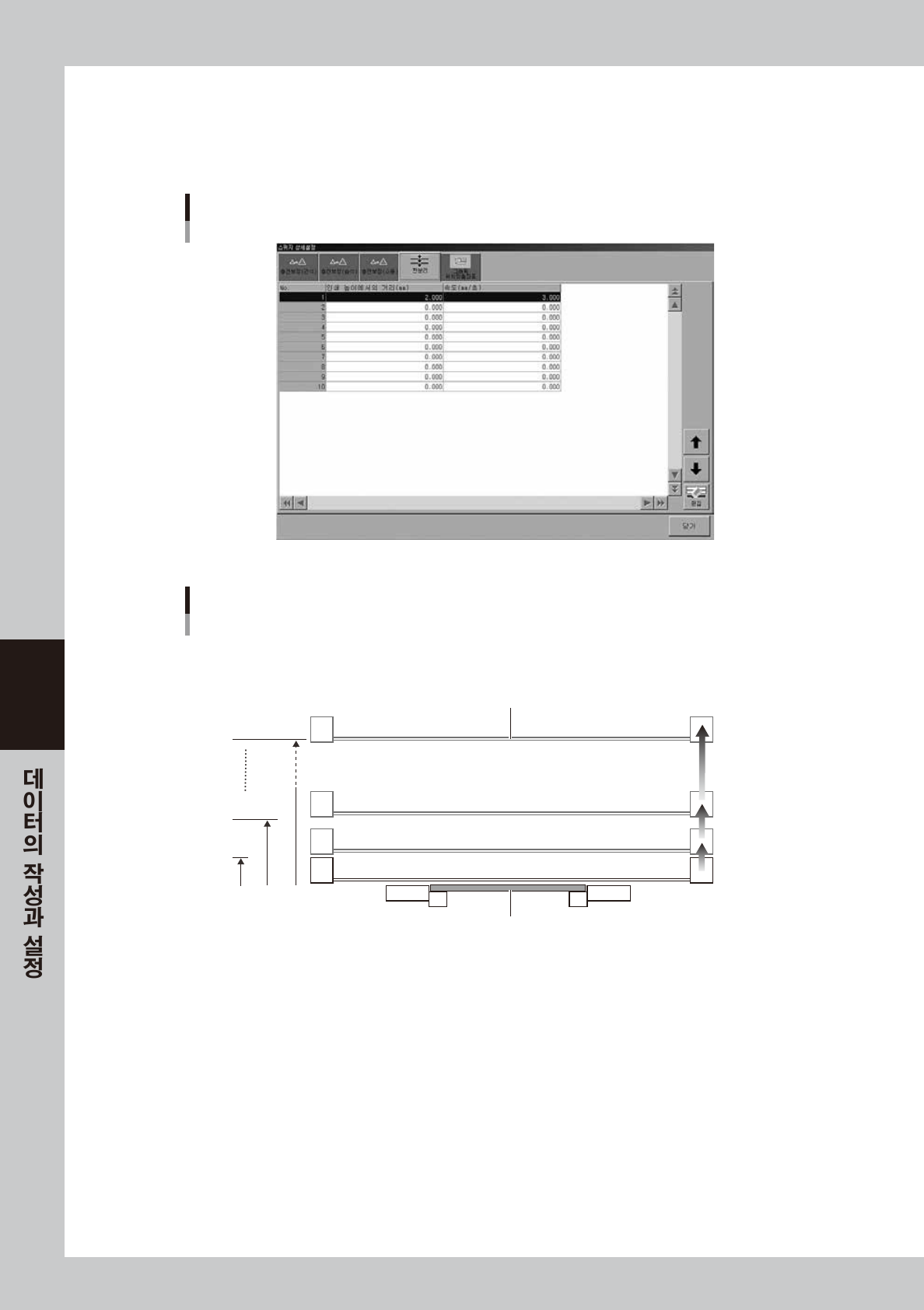

● 판분리
솔더 인쇄후 , 마스크가 기판에서 떨어지는 거리 (mm) 에 대한 속도 (mm/ 초 ) 를 조정할 경우에 설정합니다 .( 최대 10 단
계까지 설정할 수 있습니다 .）
사용할 솔더나 마스크 , 또한 기판의 재질 등을 고려해서 설정해 주십시오 .
「판분리」탭 화면
68524-N3-00
판분리의 설정
기판
마스크
No.1
No.2
No.10
인쇄 높이에서의
거리 (0.001単位)
판분리 속도 (0.001단위)
[0.001∼7.000mm] [0.001∼20.000mm/s]
67517-N3- 00
● 점착력이 있는 기판이나 지그 등을 사용할 경우
프리 플럭스 기판 등과 같이 마스크면과 접하는 면에 점착력이 있을 경우 기판이 마스크에 달라붙는 경우가 있습니다 .
그럴 경우 장비가 기판을 감지하지 못해서 에러가 발생합니다 . 그 대책으로는 , 판분리 거리를 길게 해서 기판과 마스크를
완전히 분리시키면 대응이 가능하게 됩니다 .
위 그림의 「인쇄 높이에서의 거리」를 초기값의 약 2.000mm 에서 3.000mm~4.000mm 이상으로 설정해 주십시오 .
5-25
5

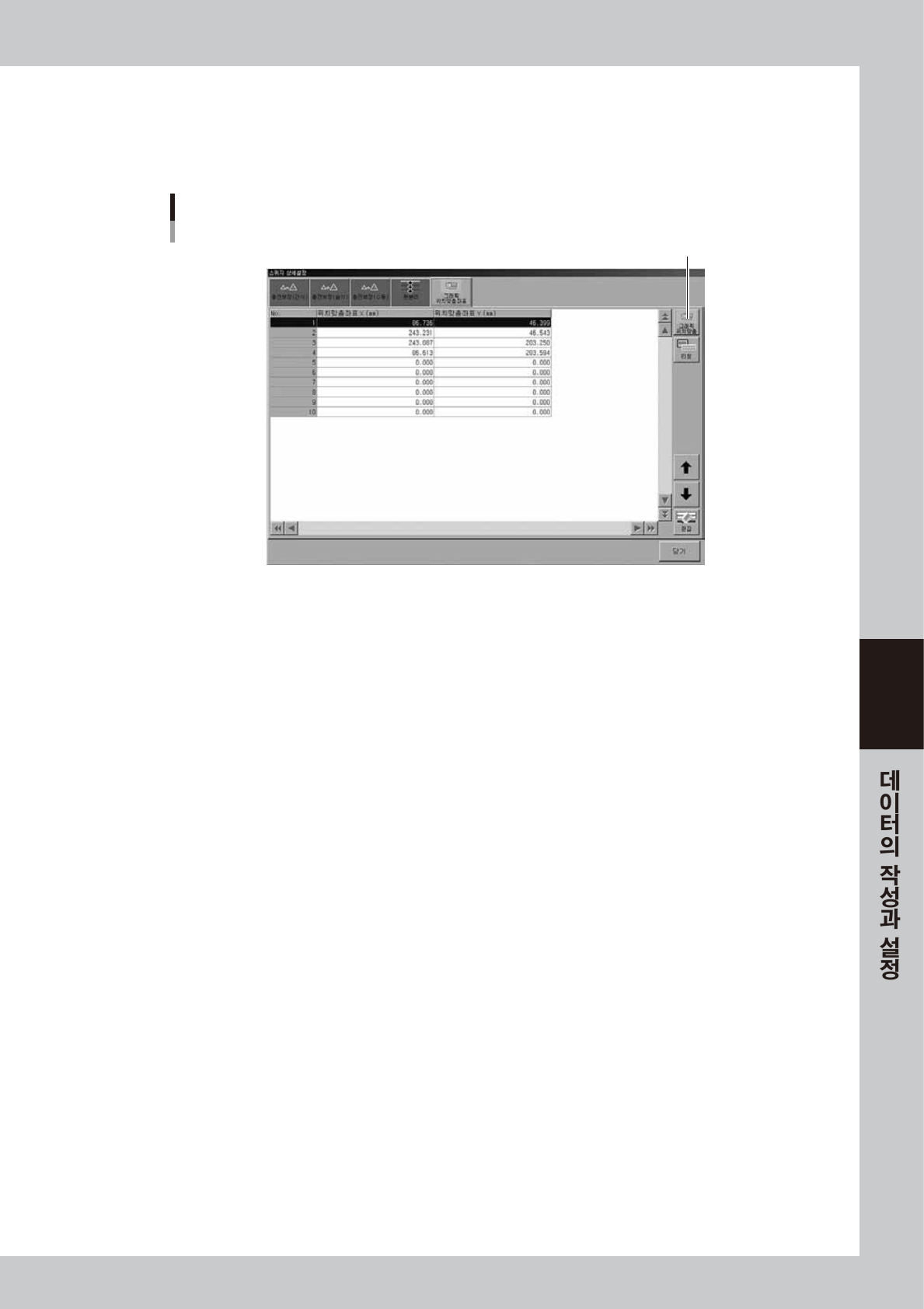

● 그래픽 위치맞춤 좌표
그래픽 위치맞춤을 할 좌표를 입력합니다 . 그래픽 위치맞춤 좌표를 설정한 후 [ 그래픽 위치맞춤 ] 버튼을 누르면「그래픽
위치맞춤」화면이 열리고 기판과 마스크의 겹침화상을 보면서 위치맞춤 조정을 할 수 있습니다 . 그래픽 위치맞춤의 자세
한 내용에 대해서는 본 장「8. 그래픽 위치맞춤」을 참조해 주십시오 .
「그래픽 위치맞춤 좌표」탭
[그래픽 위치맞춤] 버튼
68525-N3-00
