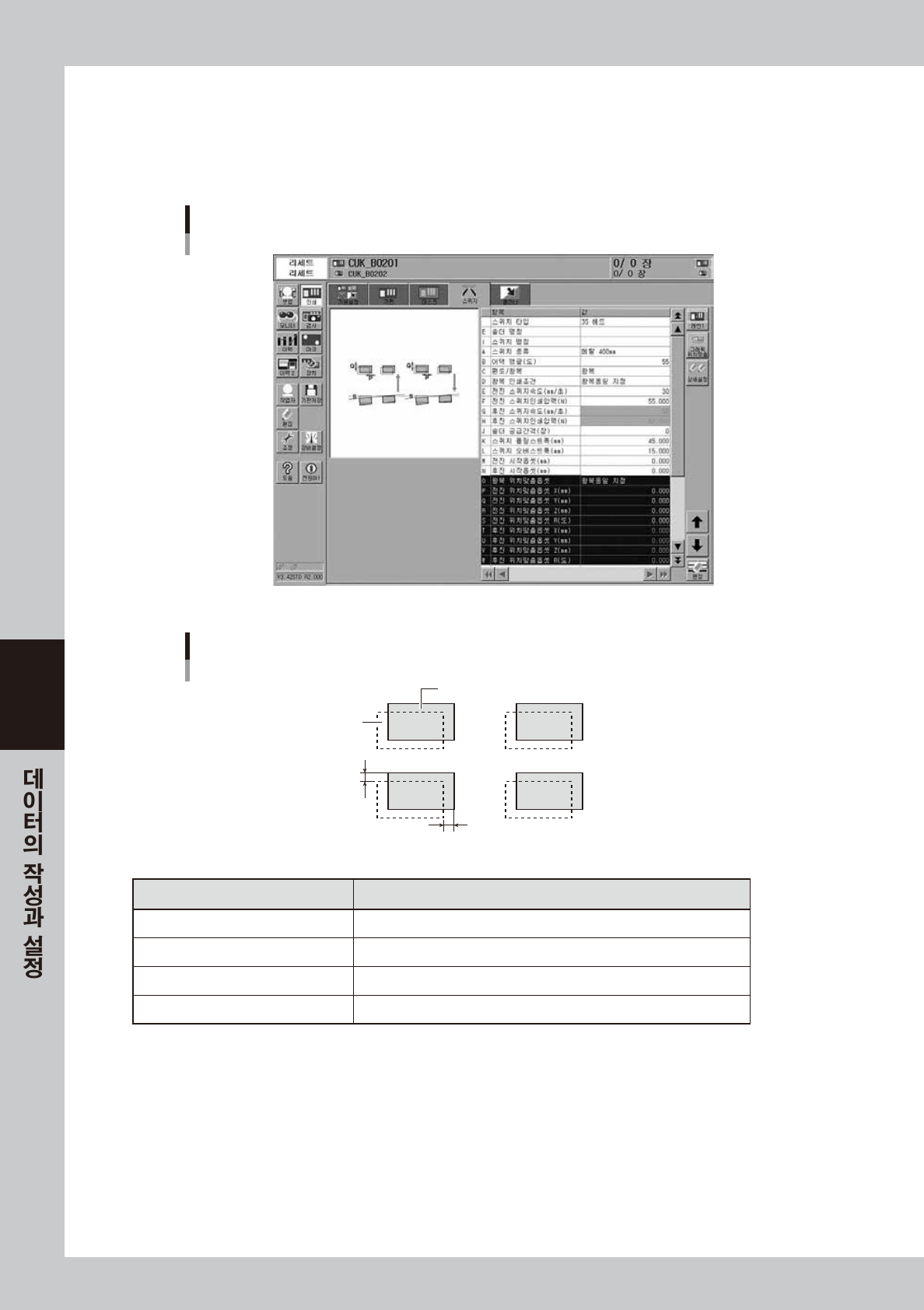

5-46
5
6
인쇄위치 틀어짐을 조정합니다 .
[ 인쇄 ]-「스퀴지」탭을 열고 아래의 파라미터 값을 조정합니다 .
위치 틀어짐 양에 따라「위치맞춤 옵셋」 XY 와 R 에 옵셋을 입력해 주십시오 . （「위치맞춤 옵셋」Z 는 ,
여기에서는 조정할 필요가 없습니다 .)
「인쇄」-「스퀴지」탭 화면
68547-N3-00
위치맞춤 옵셋 XY
인쇄된 솔더
랜드패턴
X방향의 틀어짐
Y방향의 틀어짐
67526 -N3 - 0 0
인쇄상태 입력방법
인쇄가 우측으로 틀어져 있을 경우 옵셋 X 에 틀어짐 양 (mm) 을 그대로 입력
인쇄가 좌측으로 틀어져 있을 경우 옵셋 X 에 틀어짐 양 (mm) 을 마이너스 부호를 부가해서 입력
인쇄가 상측으로 틀어져 있을 경우 옵셋 Y 에 틀어짐 양 (mm) 을 그대로 입력
인쇄가 하측으로 틀어져 있을 경우 옵셋 Y 에 틀어짐 양 (mm) 을 마이너스 부호를 부가해서 입력

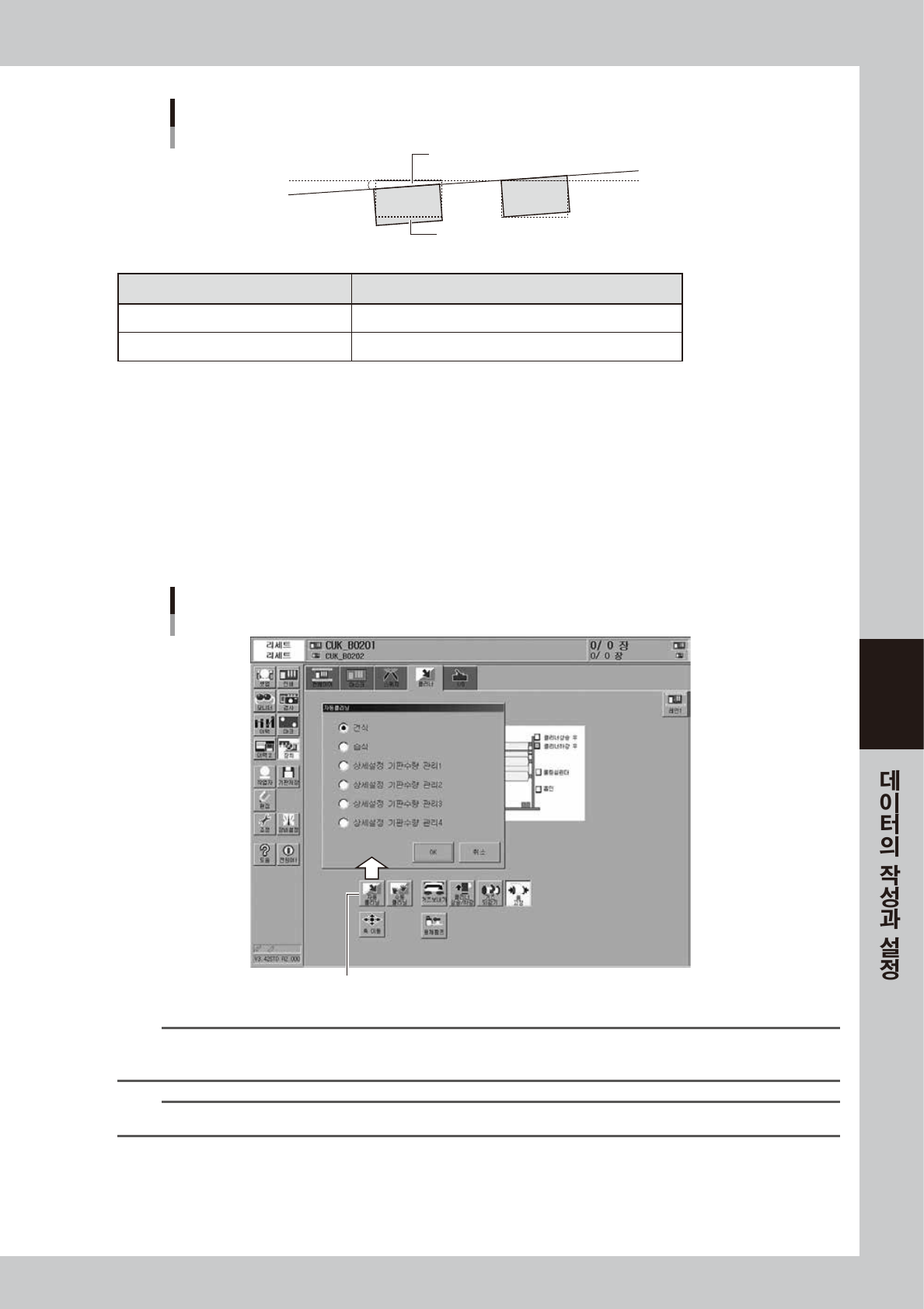

5-47
5
위치맞춤 옵셋 R
인쇄된 솔더
랜드패턴
θ
67527-N3- 0 0
인쇄상태 입력방법
인쇄가 시계 반대방향으로 기울어진 경우 옵셋 R 에 기울어진 각도θ를 그대로 입력
인쇄가 시계방향으로 기울어진 경우 옵셋 R 에 기울어진 각도θ에 마이너스 부호를 부가해서 입력
7
양호한 인쇄상태가 될 때까지 상기의 절차를 반복합니다 .
8
마스크를 클리닝합니다 .
테스트 인쇄가 끝나면 필요에 따라 마스크를 클리닝 해 주십시오 .
1. [ 장치 ]-「클리너」탭을 열고 [ 자동클리닝 ] 버튼을 누릅니다 .
클리닝 방법을 선택하기 위한 대화창이 표시됩니다 .
2. 클리닝 방법을 선택하고（「건식」 또는 「습식」）, [OK] 버튼을 누릅니다 .
클리닝 유니트가 움직이기 시작하고 마스크 뒷면이 자동적으로 클리닝됩니다 .
[자동 클리닝] 버튼
[자동 클리닝] 버튼
68548-N3-00
참고
「상세설정 기판수량 관리1」~「상세설정 기판수량 관리 4」에 관한 상세한 내용은 , 본 장「6. 클리너 데이터의 설정」을 참
조해 주십시오 .
참고
수동 클리닝을 할 경우는 [수동 클리닝 ] 버튼을 누르고 화면의 메시지에 따라 실행해 주십시오 .
제 6 장 데이터의 관리
이 장에서는 , 작성한 기판데이터의 백업방법 , 사용자 데이터베이스의 사용방법 , 그리고 생산이력과
장비 동작이력에 대해서 설명합니다 .
목차
1. 데이터의 백업 6-1
1.1 기판데이터의 백업 6-1
1.2 시스템 데이터의 백업 6-5
1.3 USB 메모리의 취급 6-8
1.3.1 USB 메모리의 파일조작 6-8
1.3.2 USB 메모리의 분리 6-10
2. 사용자 데이터베이스를 만든다 6-12
2.1 사용자 데이터베이스를 등록한다 6-12
3. 생산 이력을 본다 6-14
3.1 이력：로그 6-14
3.2 이력：생산 6-16
3.3 이력：로트 6-18
3.4 생산이력의 저장처를 지정한다 6-20
4. 장비 동작이력을 본다 6-22
4.1 이력 2：컨베이어 6-22
4.2 이력 2：스퀴지 6-24
4.3 이력 2：마스크 6-24
4.4 이력 2：클리너 6-25
4.5 동작이력의 저장처를 지정한다 6-26
