6-27
6
5
「설정」대화창의 [ 이력상세 ] 버튼을 누릅니다 .
「이력상세 설정」대화창이 표시됩니다 .

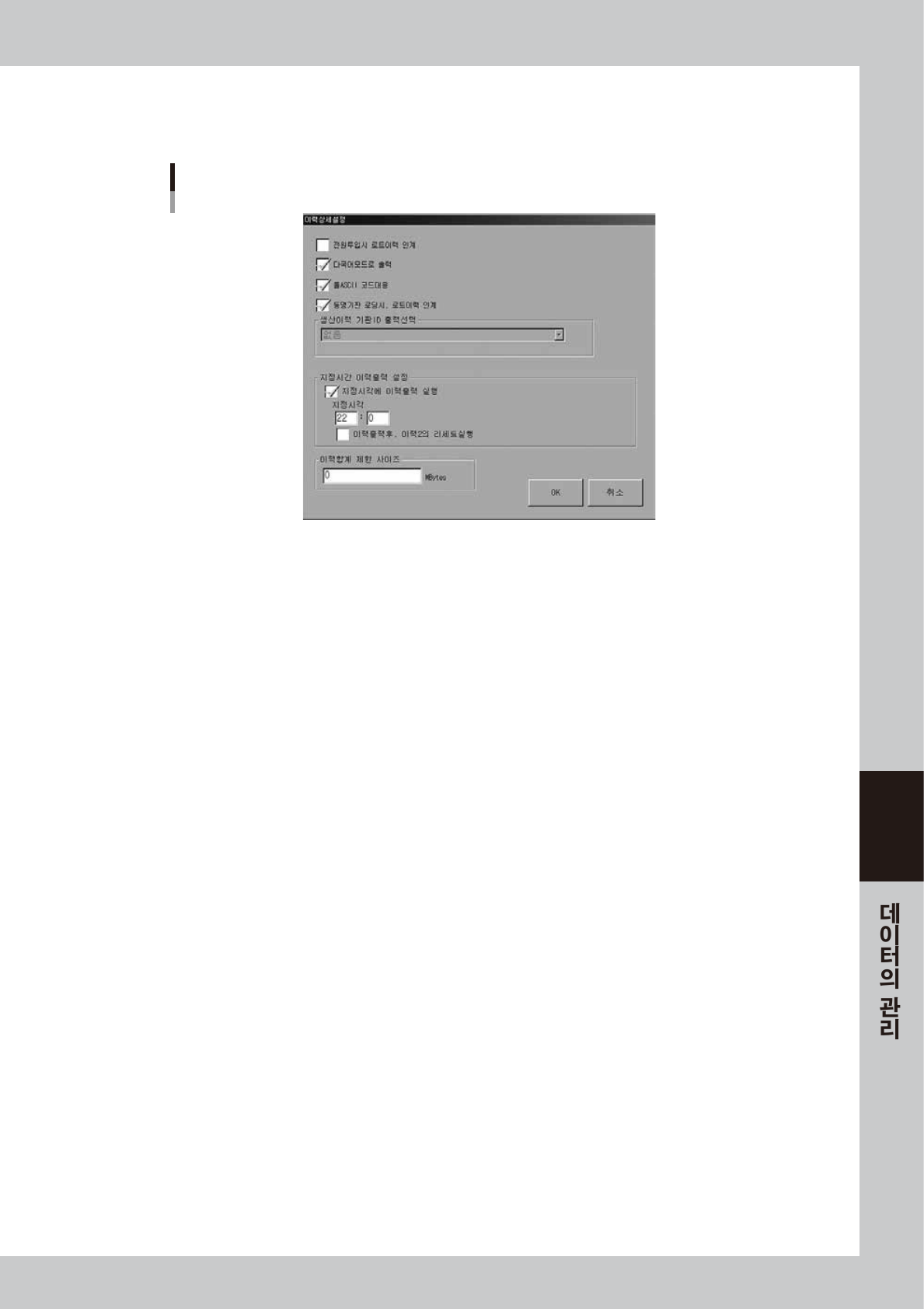

「이력 상세설정」대화창
68627-N3 - 0 0
6
필요한 항목에 체크합니다 .
•
전원투입시 로트이력 인계
여기에 체크하면 , 전회에 전원을 OFF 할 때 작업하고 있던 기판데이터를 차회에 전원을 ON 했을 때 ,
같은 기판데이터를 읽어 들여서 그 생산이력 데이터를 인계합니다 .
•
다국어모드로 출력
여기에 체크하면 , 동작이력 데이터를 다국어모드로 저장
•
읽어낼 수 있습니다 .
•
풀 ASCII 코드대응
여기에 체크하면 , 기판을 읽어들일 때 장비에서 사용 불가능한 문자열 ( 부정한 문자 ) 을 자동적으로
변환합니다 .
부정 문자열 ( 예 ):!#$%&@
✽
<>?/ 등
•
동명기판 로딩시 , 로트이력 인계
[ 기판선택 ] 버튼으로 현재 읽어들인 기판 데이터와 같은 이름의 기판데이터를 선택했을 경우 , 생산수
량 , 로트로그 , 생산로그 정보를 클리어하지 않고 인계합니다 .
•
지정시간 이력출력 설정
생산이력 데이터의 출력 시각을 지정할 경우에 설정합니다 .
「지정시각에 이력출력 실행」에 체크하고「지정시각」란에 시각을 24 시간 표시로 입력합니다 .
이 설정을 해 두면 , 매일 설정한 시각에 생산이력 데이터를 출력해서 , 자동적으로 저장합니다 .
「이력 출력후 , 이력 2 의 리세트 실행」에 체크하면 , 생산이력 데이터를 출력할 때에「이력 2」의 리
세트를 실행합니다 .
•
이력합계 제한 사이즈
저장할 동작이력 데이터의 합계량에 제한을 설정할 수 있습니다 . 저장처의 빈 용량이 여기에서 설정
한 제한 사이즈에 가까워지면 알람으로 알려줍니다 .「0」으로 설정하면 제한은 없습니다 .
제 7 장 그 외의 기능
목차
1. 티칭과 트레이스 7-1
1.1 [ 티칭 ] 버튼 7-1
1.2 「티칭」화면 7-2
1.3 포인트 티칭 7-4
1.4 커서티칭 7-8
1.5 트레이스 7-10
2. 패턴매칭 7-11
2.1 패턴등록 7-12
2.2 패턴매칭의 사용방법 7-16
3. 백업 핀 배열 7-17
4. 수동 조작 7-18
4.1 「축 이동」화면 7-19
4.2 [ 장치 ]-「컨베이어」탭 화면 7-21
4.3 [ 장치 ]-「마스크」탭 화면 7-22
4.4 [ 장치 ]-「스퀴지」탭 화면 7-23
4.5 [ 장치 ]-「클리너」탭 화면 7-24
4.6 [ 장치 ]-「I/O」탭 화면 7-25
7-1
7
1. 티칭과 트레이스
1.1 [ 티칭 ] 버튼
티칭이란 , 카메라 등의 티칭 유니트를 사용해서 XY 좌표값을 구하는 기능입니다. 티칭을 실행하기 위해서는
조작화면의 [ 티칭 ] 버튼을 누르고 「티칭」화면을 표시합니다. [ 티칭 ] 버튼은 다음의 5 군데에 있으므로
목적에 따라 선택해 주십시오 .
1. [ 인쇄 ]-「기본설정」탭 화면
기판상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
2. [ 인쇄 ]-「기판」탭 화면
기판상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
3. 「육안 기판검사 좌표」대화창
이 대화창은 [ 인쇄 ]
–
「기판」탭 화면의 [ 상세설정 ] 버튼을 누르면 표시됩니다 . 기판의 검사좌표의 티칭이나 트레이스를
실행할 수 있습니다 .
4. [ 인쇄 ]-「마스크」탭 화면
마스크상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
5. 「육안 마스크검사 좌표」대화창
이 대화창은 [ 인쇄 ]
–
「마스크」탭 화면의 [ 상세설정 ] 버튼을 누르면 표시됩니다 . 마스크 검사좌표의 티칭이나 트레이스
를 실행할 수 있습니다 .

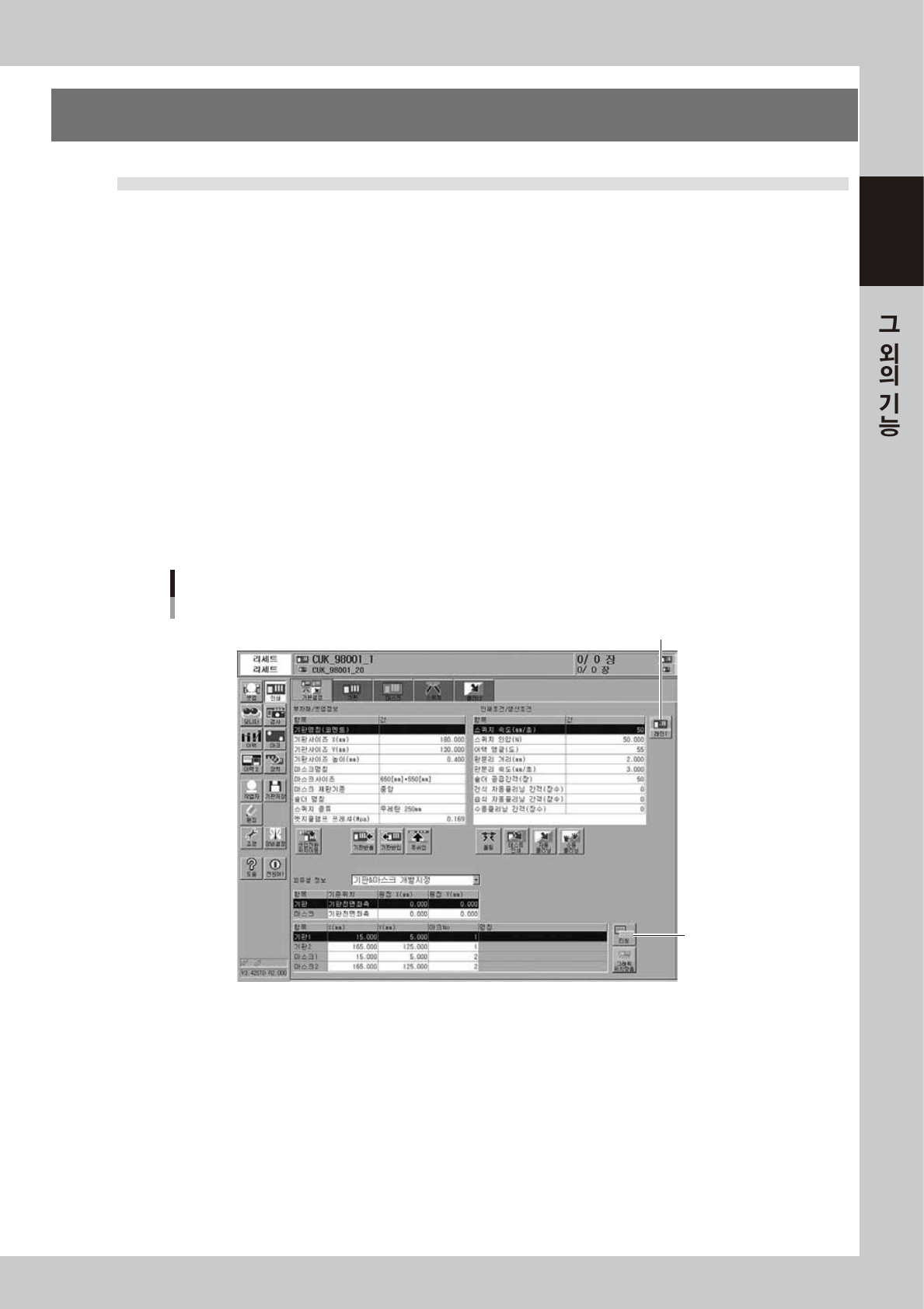

[티칭] 버튼
「기본설정」탭의 예
[티칭] 버튼
[레인전환] 버튼
68700-N3-00
