1. 티칭과 트레이스
1.1 [ 티칭 ] 버튼
티칭이란 , 카메라 등의 티칭 유니트를 사용해서 XY 좌표값을 구하는 기능입니다. 티칭을 실행하기 위해서는
조작화면의 [ 티칭 ] 버튼을 누르고 「티칭」화면을 표시합니다. [ 티칭 ] 버튼은 다음의 5 군데에 있으므로
목적에 따라 선택해 주십시오 .
1. [ 인쇄 ]-「기본설정」탭 화면
기판상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
2. [ 인쇄 ]-「기판」탭 화면
기판상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
3. 「육안 기판검사 좌표」대화창
이 대화창은 [ 인쇄 ]
–
「기판」탭 화면의 [ 상세설정 ] 버튼을 누르면 표시됩니다 . 기판의 검사좌표의 티칭이나 트레이스를
실행할 수 있습니다 .
4. [ 인쇄 ]-「마스크」탭 화면
마스크상의 좌표를 티칭할 때는 이 [ 티칭 ] 버튼을 누릅니다 .
5. 「육안 마스크검사 좌표」대화창
이 대화창은 [ 인쇄 ]
–
「마스크」탭 화면의 [ 상세설정 ] 버튼을 누르면 표시됩니다 . 마스크 검사좌표의 티칭이나 트레이스
를 실행할 수 있습니다 .
[티칭] 버튼
「기본설정」탭의 예
[티칭] 버튼
[레인전환] 버튼
68700-N3-00
7-2
7
1.2 「티칭」화면

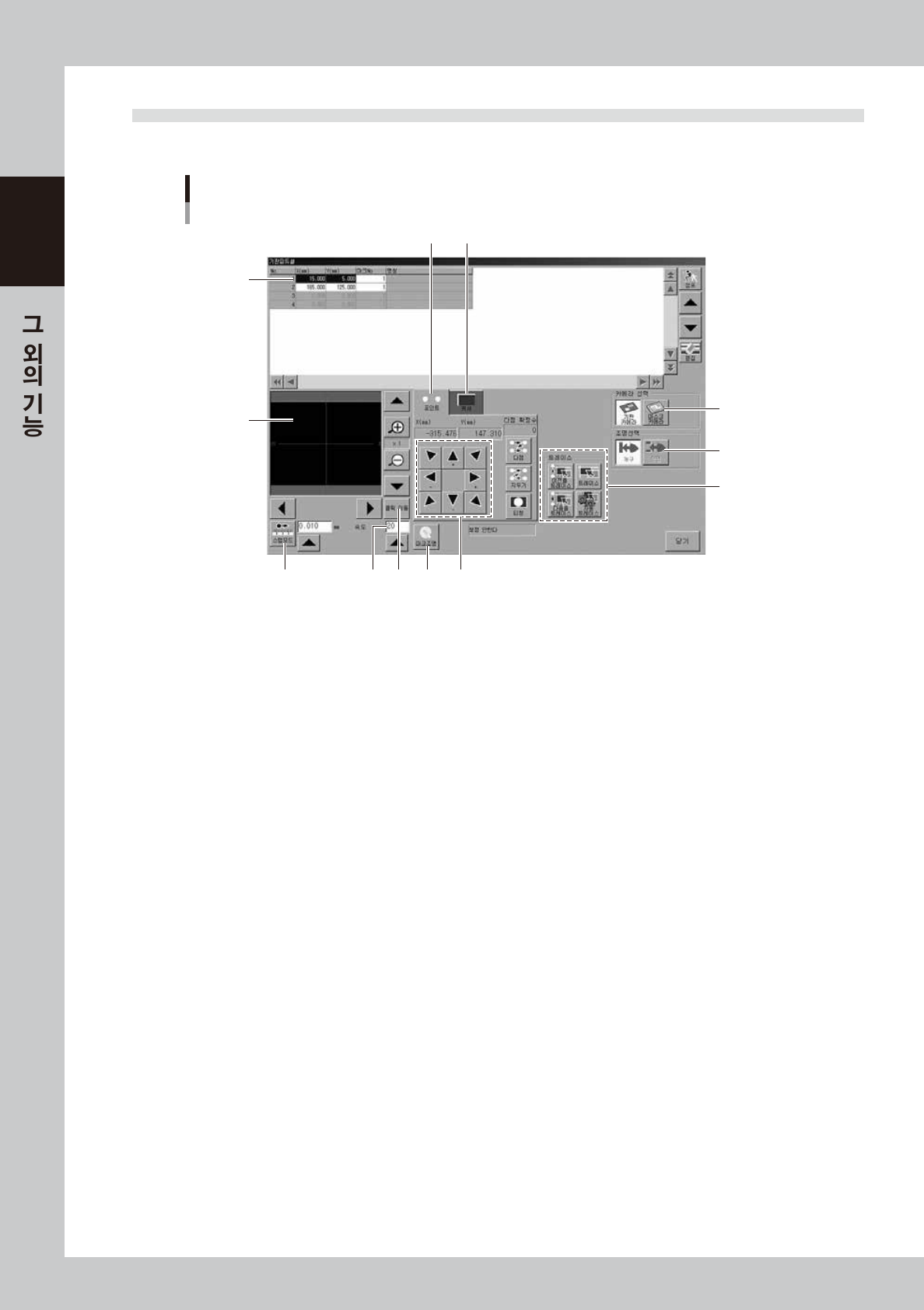

[ 티칭 ] 버튼을 누르면 다음과 같이「티칭」화면이 표시됩니다. 이 화면상의 버튼 기능에 대해 설명합니다.
「티칭」화면
기판 피듀셜의 예
2
3 4
10
5
6
87 9
12
11
1
68701-N3-00
1. 데이터 리스트
티칭을 실행할 데이터를 선택합니다 . 표시되는 항목은 [ 티칭 ] 버튼을 누른 화면에 따라 다릅니다 .
2. 비젼화면
카메라로 티칭하는 화상이 표시됩니다 .
[+] 버튼으로 16 배까지 화상을 확대 , [-] 버튼으로 1/16 까지 축소할 수 있습니다 . [ 화살표 ] 버튼으로 비젼 화면상에서
의 화상을 상하 좌우로 이동할 수 있습니다 .
3. [ 스탭모드 ] 버튼
이 버튼이 눌러져 있으면 , 스탭모드（jog 모드）로 축 이동을 할 수 있습니다 . 스탭모드의 이동량은 버튼 오른쪽의
[ 화살표 키 ] 로 선택하거나 박스에 입력합니다 .
4. 속도
축 이동속도（％）를 [ 화살표 키 ] 로 선택하거나 박스에 입력합니다 .
5. 「포인트」탭
포인트 입력으로 티칭할 때 「포인트」탭을 선택합니다 . 자세한 내용은 본 장「1.3 포인트 티칭」을 참조해 주십시오 .
6. 「커서」탭
커서티칭을 할 때 「커서」탭을 선택합니다 . 자세한 내용은 본 장 「1.4 커서티칭」을 참조해 주십시오 .
7. [ 클릭이동 ] 버튼
포인트 티칭을 할 때 이 버튼을 누르고 마우스 포인터를 비젼화면에 놓으면 십자포인터로 변합니다 . 이 십자포인터를 원하
는 위치에 맞추고 마우스 왼쪽 버튼을 누르면 그 위치가 비젼화면의 중심으로 이동합니다 . 축 이동 버튼을 사용하지 않고
티칭할 위치를 쉽게 지정할 수 있습니다 .
8. [ 마크조명 ] 버튼
이 버튼을 누르면 조명레벨을 조정하기 위한 화면이 표시됩니다 . 비젼화면에서 화상을 보면서 대상물이 가장 잘 보이는 조
명레벨로 조정합니다 .
