1.3 포인트 티칭
포인트 티칭에는 「1점입력」과 「다점입력」의 2 종류가 있습니다. 「1 점입력」의 경우는 티칭한 위치좌표가
그대로 입력됩니다. 「다점입력」의 경우는 티칭한 복수점의 중심좌표가 입력됩니다.
1
[ 티칭 ] 버튼을 눌러서 「티칭」화면을 표시합니다 .
참고
기판상의 좌표를 티칭할 경우 기판이 고정되어 있지 않을 때는 확인 대화창이 표시되므로 , 그 메시지에 따라 기판을 컨베이어
상에 반입•고정해 주십시오 . 또한 마스크상의 좌표를 티칭할 경우는 마스크를 인쇄위치에 클램프 해 주십시오 .
「티칭」화면
포인트 티칭
[축 이동]버튼

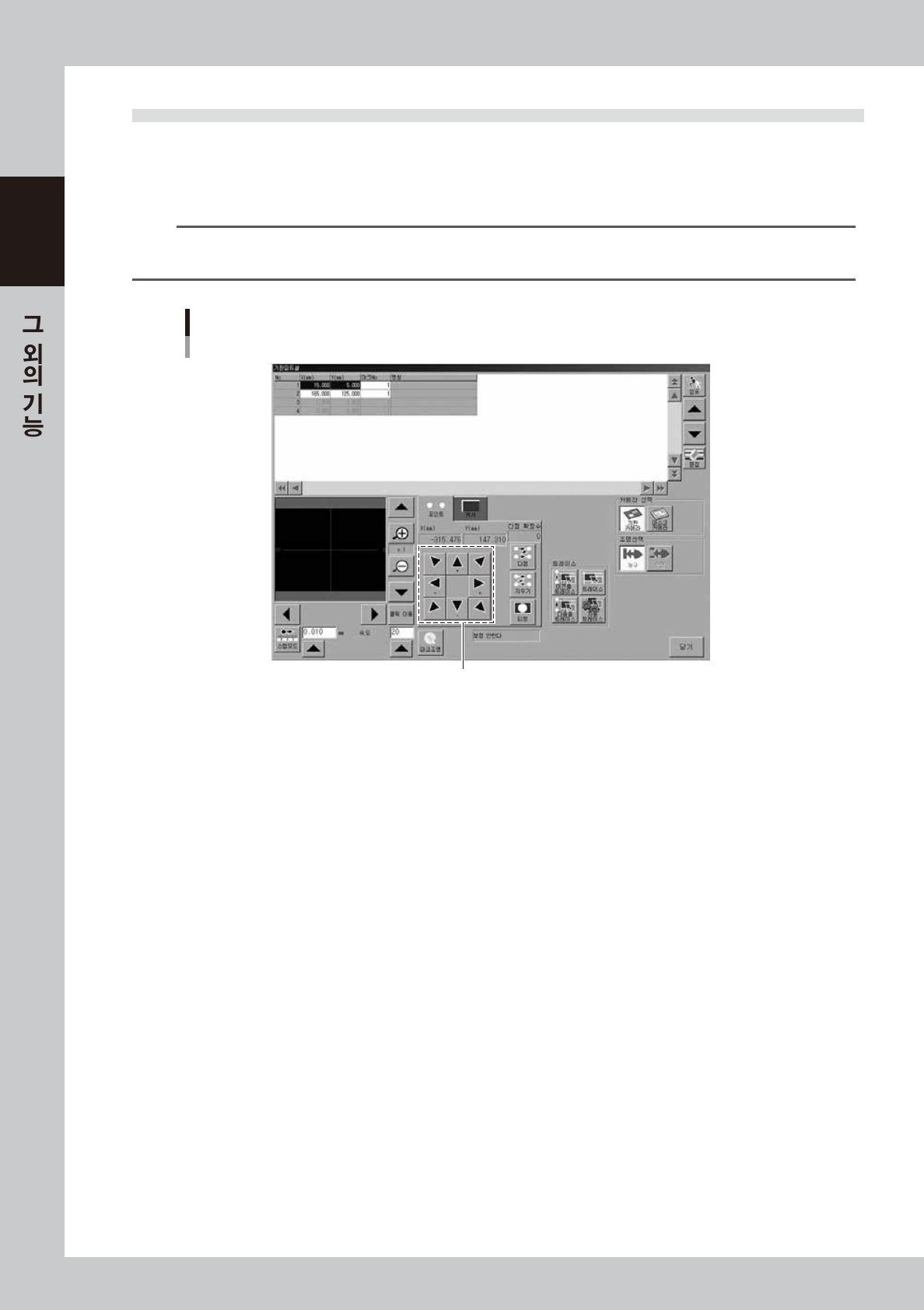

68702-N3-00
2
「포인트」탭이 열려 있는지 확인합니다 .
3
속도와 동작모드를 설정합니다 .
「속도」란의 밑에 있는 [ 화살표 ] 버튼을 누르거나 1~100(%）의 범위를 입력하고 티칭시의 축 이동 속
도를 설정해 주십시오 . 안전을 고려해서 저속으로 설정하시기 바랍니다 . [ 스탭모드 ] 버튼을 누르면 스
탭모드（jog 모드）로 축 이동을 할 수 있습니다 .
4
조작화면의 메시지에 따라 기판을 컨베이어에 반입합니다 .
이미 기판이 컨베이어에 고정된 경우는 이 절차는 생략됩니다 . 기판이 컨베이어에 고정되면 자동적으로
기판피듀셜 마크인식이 실행됩니다 . （피듀셜 마크를 사용하지 않을 때는 마크인식은 생략됩니다 .）
5
티칭할 항목 ( 데이터 ) 을 선택합니다 .
「티칭」화면의 상단 데이터 행에 커서를 맞추고 선택해 주십시오 .
6
티칭유니트를 목표위치로 이동시킵니다 .
안전을 확인한 다음 [ 축 이동 ] 버튼을 사용해서 티칭 유니트를 목표위치로 이동시킵니다 .
연속 이동할 경우는 [ 축 이동 ] 버튼을 계속 눌러 주십시오 . 현재 XY 좌표가 [ 축 이동 ] 버튼 위에 표시됩
니다 .
7-5
7
7
조명레벨을 조정합니다 .
비젼화면에 목표물이 선명하게 표시되지 않을 경우는 [ 마크조명 ] 버튼을 누르고 조명레벨을 조정해 주십
시오 . 조정 후 [ 닫기 ] 버튼을 눌러서「마크조명」화면을 닫습니다 .
조명 레벨의 조정

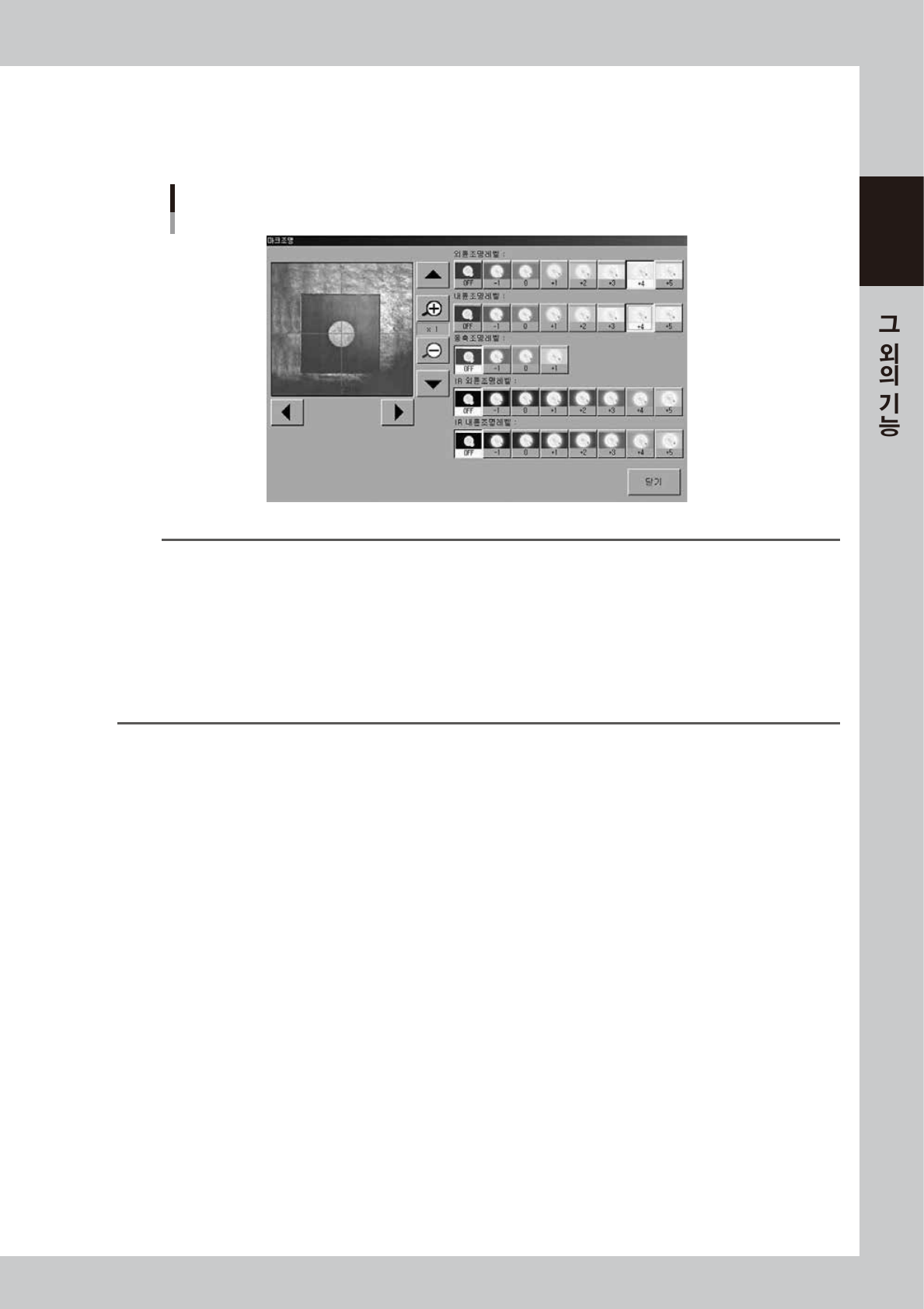

68703-N3-00
참고
조명레벨은 기판이나 마스크 프레임의 재질 , 마크의 소재에 따라 조정할 필요가 있습니다. 아래의 방법을 참고해서 최적 조명
을 찾아 주십시오 .
1. 일단 모든 조명을 OFF 합니다.
2. 「외륜」「내륜」「동축」「IR 내륜」「IR 외륜」의 조명을 하나씩 최대 레벨로 점등시키고 그 효과를 봅니다.
3. 효과가 있는 조명을 조합해서 그 레벨을 조정합니다.
또한 일반적인 기준으로서 기판마크에는 다음의 조명이 효과적입니다.
•평평하며 경면가공 마크 ：「동축」이 유효합니다 .
•평평하고 산화동박을 사용한 마크 ：「IR 내륜」이 유효합니다.
•표면이 불균일하고 난반사하는 마크 ：「IR 외륜」「IR 내륜」이 유효합니다.
7-6
7
8
티칭을 실행합니다 .
포인트 티칭의 입력 방법에는 「1 점입력」과「다점입력」이 있습니다 .
● 1 점입력의 경우
목표물의 중심을 화면의 크로스 라인의 교점에 맞추고 [ 티칭 ] 버튼을 누릅니다 . 목표물의 중심좌표
가 티칭 입력됩니다 .
1점 입력

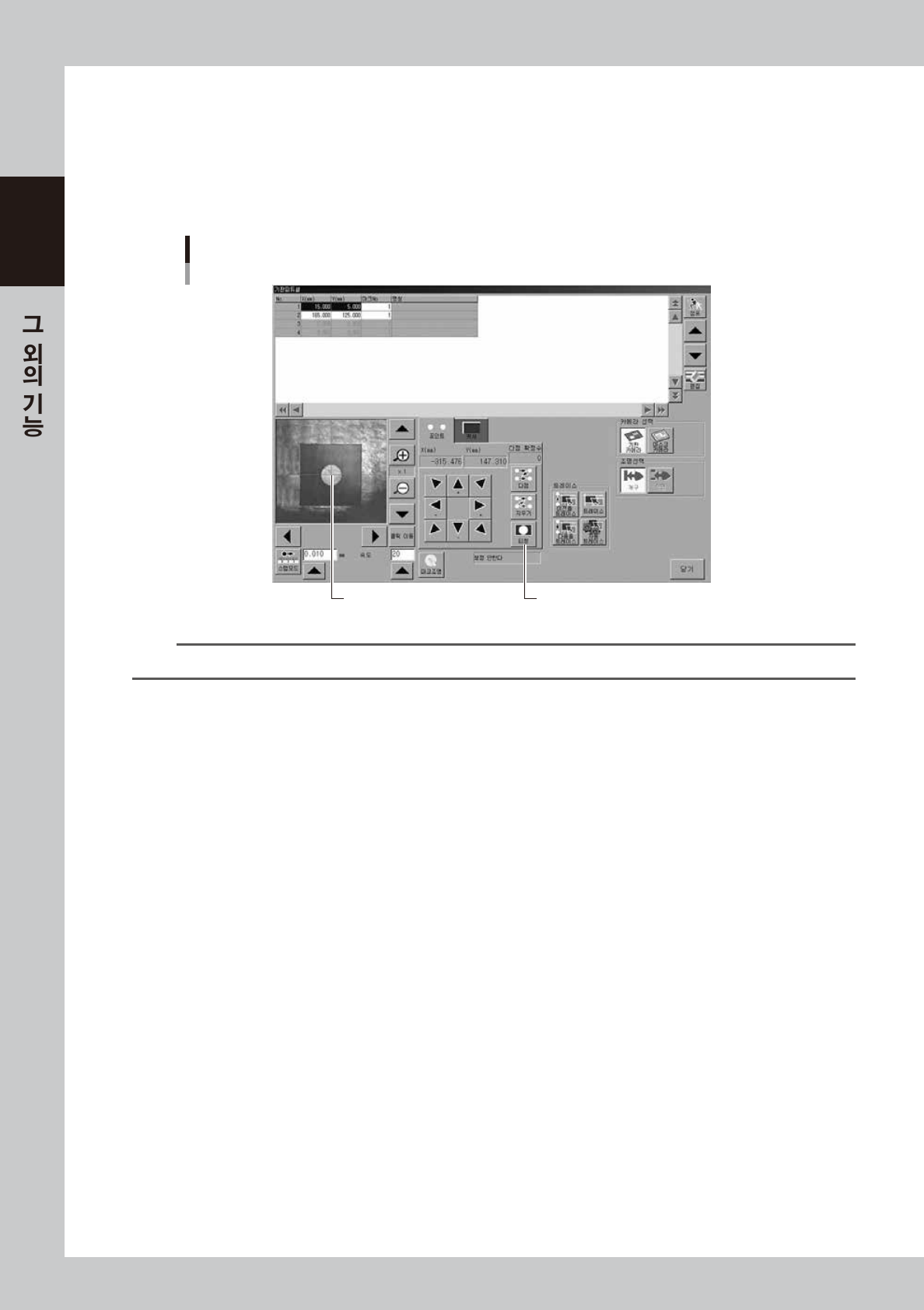

중심좌표가 티칭된다 [티칭] 버튼
68704-N3-00
참고
[ 클릭 이동 ] 버튼을 ON 으로 하고 , 티칭할 위치를 클릭하면 쉽게 위치를 맞출 수 있습니다.
