7-6
7
8
티칭을 실행합니다 .
포인트 티칭의 입력 방법에는 「1 점입력」과「다점입력」이 있습니다 .
● 1 점입력의 경우
목표물의 중심을 화면의 크로스 라인의 교점에 맞추고 [ 티칭 ] 버튼을 누릅니다 . 목표물의 중심좌표
가 티칭 입력됩니다 .
1점 입력
중심좌표가 티칭된다 [티칭] 버튼
68704-N3-00
참고
[ 클릭 이동 ] 버튼을 ON 으로 하고 , 티칭할 위치를 클릭하면 쉽게 위치를 맞출 수 있습니다.
7-7
7
● 다점입력의 경우
[ 클릭이동 ] 버튼을 ON 으로 한 경우의 티칭 방법을 설명합니다 .( 클릭이동을 사용하지 않을때는
[ 축 이동 ] 버튼을 조작해서 티칭 유니트를 각 포인트로 이동시켜 주십시오 .）
1. 제 1 포인트를 마우스로 클릭합니다 .
티칭 유니트가 이동하고 제 1 포인트가 비젼화면의 중심에 표시됩니다 .
2. [ 다점 ] 버튼을 누릅니다 .
3. 제 2 포인트를 마우스로 클릭합니다 .
티칭 유니트가 이동하고 제 2 포인트가 비젼화면의 중심에 표시됩니다 .
4. [ 다점 ] 버튼을 누릅니다 .
5. 제 3 포인트를 마우스로 클릭합니다 .
티칭 유니트가 이동하고 제 3 포인트가 비젼화면의 중심에 표시됩니다 .
6. [ 다점 ] 버튼을 누릅니다 .
7. 제 4 포인트를 마우스로 클릭합니다 .
티칭 유니트가 이동하고 제 4 포인트가 비젼화면의 중심에 표시됩니다 .
8. [ 티칭 ] 버튼을 누릅니다 .
지정한 4 점의 중심좌표가 티칭입력됩니다 .
n
요점
2 점입력의 경우는 , 아래 오른쪽 그림처럼 2 점을 티칭합니다. 2 점 사이를 연결한 중심좌표가 티칭입력됩니다 . 또한 다점입
력수는 [ 다점] 버튼 위에 표시됩니다. [ 지우기 ] 버튼을 누르면 1 개 앞의 포인트로 되돌아갑니다 .
다점 입력 티칭
4점의 중심좌표가
티칭된다
제4포인트 제3포인트
제1포인트
4점 입력 2점 입력
2점간의 중심좌표가
티칭된다
입력한 포인트수
[다점] 버튼
[지우기] 버튼
[티칭] 버튼
제2포인트
제1포인트
제2포인트
68705-N3-00
7-8
7
1.4 커서티칭
커서티칭이란 , 비젼 모니터상에 임의의 크기로 티칭 윈도우을 표시하고 그 중심위치를 구하는 방법입니다.
보통 티칭보다 정확한 좌표를 구할 때 사용합니다. 단 대상물이 비젼화면 안에 들어가지 않을 경우에는 사
용할 수 없습니다.
1
[ 티칭 ] 버튼을 눌러서「티칭」화면을 표시합니다 .
참고
기판상의 좌표를 티칭할 경우 기판이 고정되어 있지 않을 때는 확인 대화창이 열리므로 그 지시에 따라 기판을 컨베이어상에
반입•고정해 주십시오 . 또한 마스크상의 좌표를 티칭할 때는 마스크를 인쇄위치에 클램프 해 주십시오 .
2
티칭유니트를 목표위치로 이동합니다 .
포인트 티칭의 Step2~6 과 같은 방법으로 실행해 주십시오 .
3
조명레벨을 조정합니다 .
비젼화면에 목표물이 선명하게 비치지 않을 경우는 [ 마크조명 ] 버튼을 누르고 포인트 티칭과 같은 요령
으로 조명레벨을 조정해 주십시오 .
4

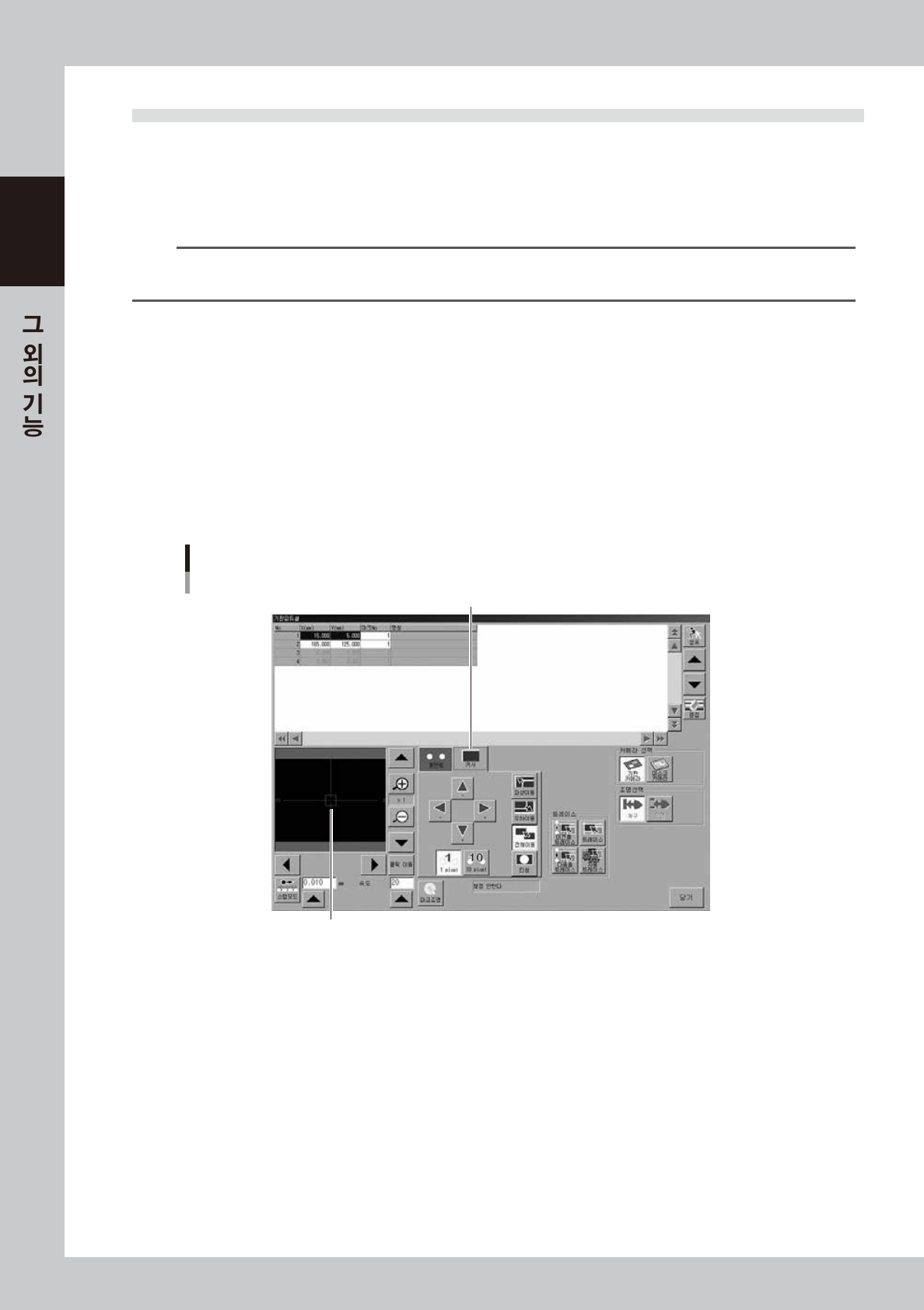

「커서」탭을 누릅니다 .
비젼화면에 커서티칭을 하기 위한 윈도우 ( 빨간 테두리 ) 가 표시됩니다 .
「티칭」화면
「커서」탭
커서티칭 윈도우（빨간 테두리）
68706-N3-00
5
티칭 모니터의 사이즈를 조정합니다 .
「커서」탭 상의 버튼을 사용해서 , 윈도우 사이즈를 조정한 다음 , 대상물 전체를 윈도우로 둘러쌉니다 .
각 버튼의 기능은 아래와 같습니다 .
[ 좌상이동 ] 버튼
윈도우 좌측 상단의 각을 정지점으로 해서 화살표키로 윈도우를 확대
•
축소할 수 있습니다 .
[ 우하이동 ] 버튼
윈도우 우측 하단의 각을 정지점으로 해서 화살표키로 윈도우를 확대
•
축소할 수 있습니다 .
[ 전체이동 ] 버튼
윈도우 전체가 이동합니다 .
