7-14 7 6 기판을 컨베이어상에 반 입하 고 고정 합니다 . [ 기 판반 입 ] 버 튼을 누르고 화 면 의 메 시 지 에 따라 실행 해 주십 시 오 . 마스크 피 듀셜의 경 우는 마스크 를 인쇄부 에 클램프 합 니다 . 7 화면 중앙에 패턴이 오도록 합 니다 . [ 축 이 동 ] 버 튼 을 사 용해 서 컨 베 이 어 테 이 블을 이 동해 주 십 시 오 . 위 치 를 맞추면 [OK] 버 튼…
7-13
7
4
「인식타입」을 설정합니다 .
「인식」탭을 열어서「인식타입」을「패턴윤곽」또는「패턴다치」로 설정합니다 .
패턴윤곽
：
패턴매칭을 실행할 경우는 , 일반적으로 이 설정으로 합니다 .
패턴의 내부명암에 얼룩이 있는 경우도 , 이 패턴의 윤곽이 확실하면 인식가능합니다 .
패턴다치
：
패턴의 내부명암이 균등할 경우에 설정합니다 .
패턴전체를 인식하기 때문에「패턴윤곽」보다도 인식시간이 걸리고 , 데이터 사이즈도 커집니다 .
패턴 전체
：
패턴을 상세적으로 취입할 경우에 유효합니다 . 패턴전체를 인식하며 , 데이터의 압축율이 낮으므로
「패턴다치」보다도 인식시간이 걸리고 , 데이터 사이즈도 커지게 됩니다 .
「인식타입」의 설정
「패턴윤곽」「패턴다치」또는「패턴전체」로 설정한다
68710-N3-00
패턴의 인식타입
패턴 윤곽
내부에 얼룩이 있지만
윤곽이 확실하게 보임
패턴 다치
내부가 균일
67702-N3-00
5
[ 마크조정 ] 버튼을 눌러서 마크조정 화면을 표시합니다 .
마크의 보조조정 (마크조정)화면
「마스크 피듀셜」을 선택했을 경우, 표시된다
68711- N3 - 00
7-14
7
6
기판을 컨베이어상에 반입하고 고정합니다 .
[ 기판반입 ] 버튼을 누르고 화면의 메시지에 따라 실행해 주십시오 . 마스크 피듀셜의 경우는 마스크를
인쇄부에 클램프합니다 .
7
화면 중앙에 패턴이 오도록 합니다 .
[ 축 이동 ] 버튼을 사용해서 컨베이어 테이블을 이동해 주십시오 . 위치를 맞추면 [OK] 버튼을 눌러서
마크조정 화면으로 돌아갑니다 .
8
조명레벨을 조정합니다 .
[ 마크조명 ] 버튼을 누르고 화면에 표시된 패턴의 윤곽이 뚜렷해지도록 조명레벨을 설정해 주십시오 .
조정후 , [ 닫기 ] 버튼을 누릅니다 .
조명 레벨의 조정
68712-N3-00
참고
조명레벨의 설정기준은 제 5 장「7.5 보조조정을 실행한다.」의 Step 6 을 참고해 주십시오 .
9
[ 패턴 ] 버튼을 누릅니다 .
다음과 같이 패턴등록을 하기 위한 화면이 표시됩니다 .
패턴 화면
68713-N3-00
7-15
7
0
패턴사이즈를 결정합니다 .
커서의 선택버튼과 이동버튼을 사용해서 윈도우의 사이즈와 위치를 조정하고 패턴 전체를 윈도우로 둘러
쌉니다 . 각 버튼의 기능은 다음과 같습니다 .
[ 좌상이동 ] 버튼
윈도우의 우측하단각을 정지점으로 사용하며 , 화살표키로 윈도우를 확대 , 축소할 수 있습니다 .
단 , 정지점보다도 우측 및 하단방향으로는 확대할 수 없습니다 .
[ 우하이동 ] 버튼
윈도우의 좌측 상단각을 정지점으로 , 화살표키로 윈도우를 확대 , 축소할 수 있습니다 .
단 , 정지점보다 좌측 및 상단방향으로는 확대할 수 없습니다 .
[ 전체이동 ] 버튼
윈도우 전체가 이동합니다 .
[ 중심옵셋 ] 버튼
십자커서를 표시합니다 .
[1 Pixel/10 Pixel] 버튼
화살표 버튼으로 윈도우 이동량을 전환합니다 .
[좌상이동][우하이동] [전체이동]
정지점
윈도우 전체가 이동한다
패턴
패턴 전체를
윈도우로 둘러싼다

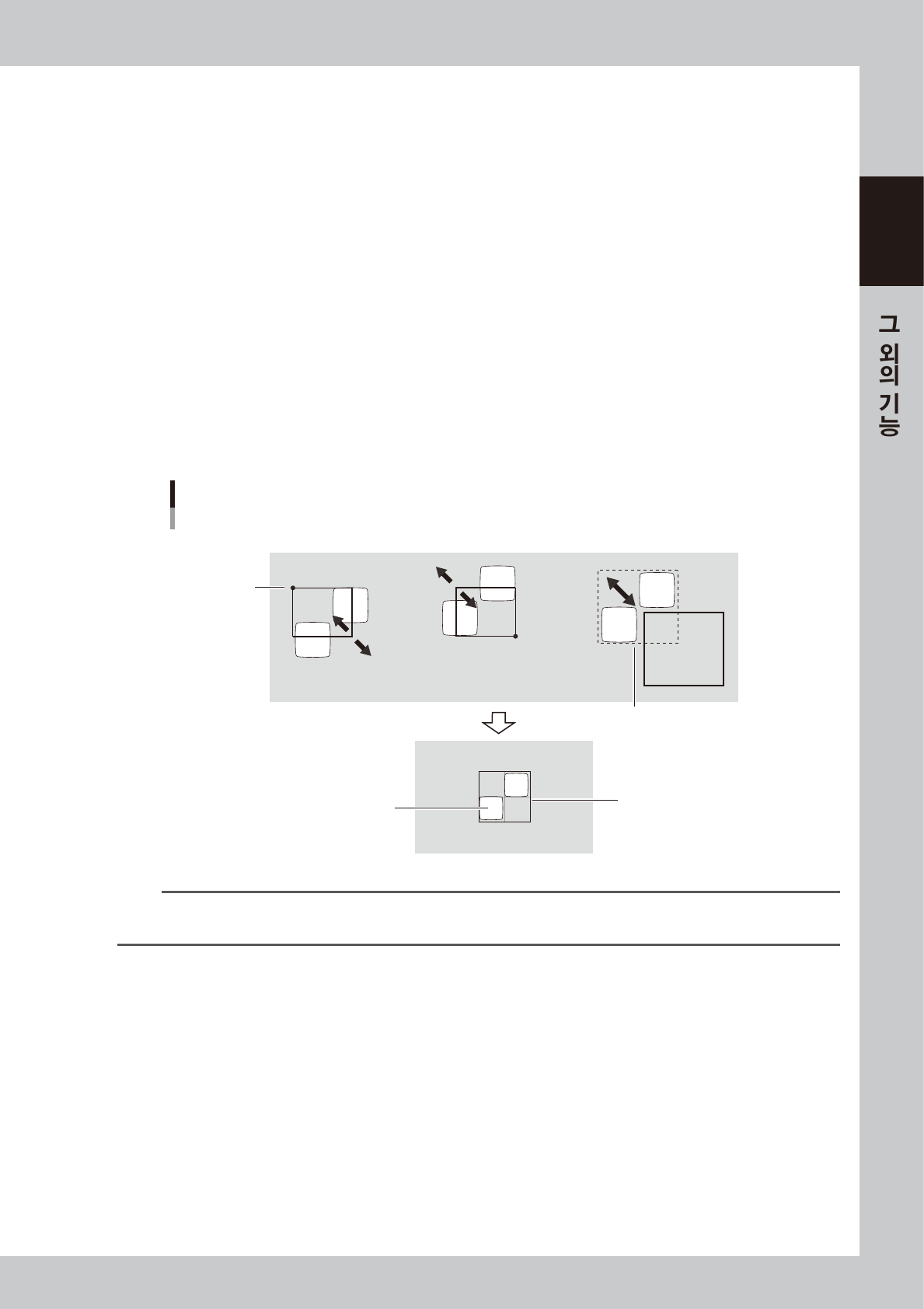

윈도우의 사이즈 조정과 이동
67703-N3-00
참고
마우스 포인터를 비젼 화면상의 티칭 윈도우에 두면 포인터의 형상이 바뀌며 , 마우스를 드래그하면서 윈도우의 사이즈나 위
치를 쉽게 변경할 수 있습니다 .
q
패턴의 기준위치를 설정합니다 .
등록할 패턴의 기준위치가 패턴의 중심에서 어긋난 경우는 [ 중심옵셋 ] 버튼을 누르고 십자커서 ( 핑크색）
를 패턴의 중심으로 이동시켜 주십시오 .
w
패턴을 등록합니다 .
패턴의 중심이 윈도우의 중심에 있는 것을 확인하고 , [ 패턴등록 ] 버튼을 눌러 주십시오 .
e
패턴상을 확인합니다 .
[ 패턴표시 ] 버튼을 누르면 읽어낸 패턴상이 표시되므로 , 윤곽이 뚜렷한지 확인해 주십시오 .
r
[ 닫기 ] 버튼을 눌러서 마크조정 화면으로 돌아갑니다 .
