7-18 7 4. 수 동 조작 [ 장치 ] 버 튼을 누 르면 아래의 화 면 이 표시 됩 니다 . 이 화 면 은 「컨베 이어 」「마스크 」「스 퀴 지 」「클리 너 」등 의 선 택 탭 으로 나뉘어 져 있 으며 , 각 장치 를 수동 으로 조 작할 수 있 습니 다 . 또한 「I /O 」탭을 열면 각 장치 의 센서 나 입 출력 신 호의 상 태 를 확인 할 수 도 있 습 니 다 . 「장치」화면 선…

7-17

3. 백업 핀 배열

[ 인쇄 ]-「기판」탭의 [ 백업핀 배열 ] 버튼을 누르면 「백업핀」대화창이 표시됩니다 . 이 대화창의 그래픽상에서

기판 사이즈에 맞는 백업핀 (Matrix 핀 ) 의 배열을 등록해 둘 수 있습니다 .

「백업핀」대화창

기판 사이즈

23 4 5 6 7 1

[레인전환] 버튼

68715-N3-00

1. [ 선택 ] 버튼

그래픽상의 핀을 선택할 때는 이 버튼을 누릅니다 .

2. [ 비선택 ] 버튼

그래픽상에서 선택된 핀을 해제할 때는 이 버튼을 누릅니다 .

3. [ 포인터 ] 버튼

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 클릭 또는 드래그한 핀이 선택됩니다 . 선택된 핀은 회색으로 됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 클릭 또는 드래그한 핀의 선택이 해제됩니다 . 선택된 핀은 회색이 됩니다 .

4. [ 라인 ] 버튼

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 라인상의 핀이 선택됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 라인상의 핀의 선택이 해제됩니다 .

5. [ 직사각형 ] 버튼

[ 선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 직사각형 테두리상 및 테두리 내의 핀이 선택됩니다 .

[ 비선택 ] 버튼이 눌러져 있으면 , 마우스로 드래그한 직사각형 테두리상 및 테두리 내의 핀의 선택이 해제됩니다 .

6. [ 전체 핀 선택 ] 버튼

그래픽상의 모든 핀이 선택상태로 됩니다 .

7. [ 전체 핀 비선택 ] 버튼

그래픽상의 모든 핀이 비선택 상태로 됩니다 .

7-18

4. 수동 조작

[ 장치 ] 버튼을 누르면 아래의 화면이 표시됩니다 . 이 화면은「컨베이어」「마스크」「스퀴지」「클리너」등의

선택 탭으로 나뉘어져 있으며 , 각 장치를 수동으로 조작할 수 있습니다 . 또한「I/O」탭을 열면 각 장치의 센서나

입출력 신호의 상태를 확인할 수도 있습니다 .

「장치」화면

선택 탭

68716-N3 -00

7-19

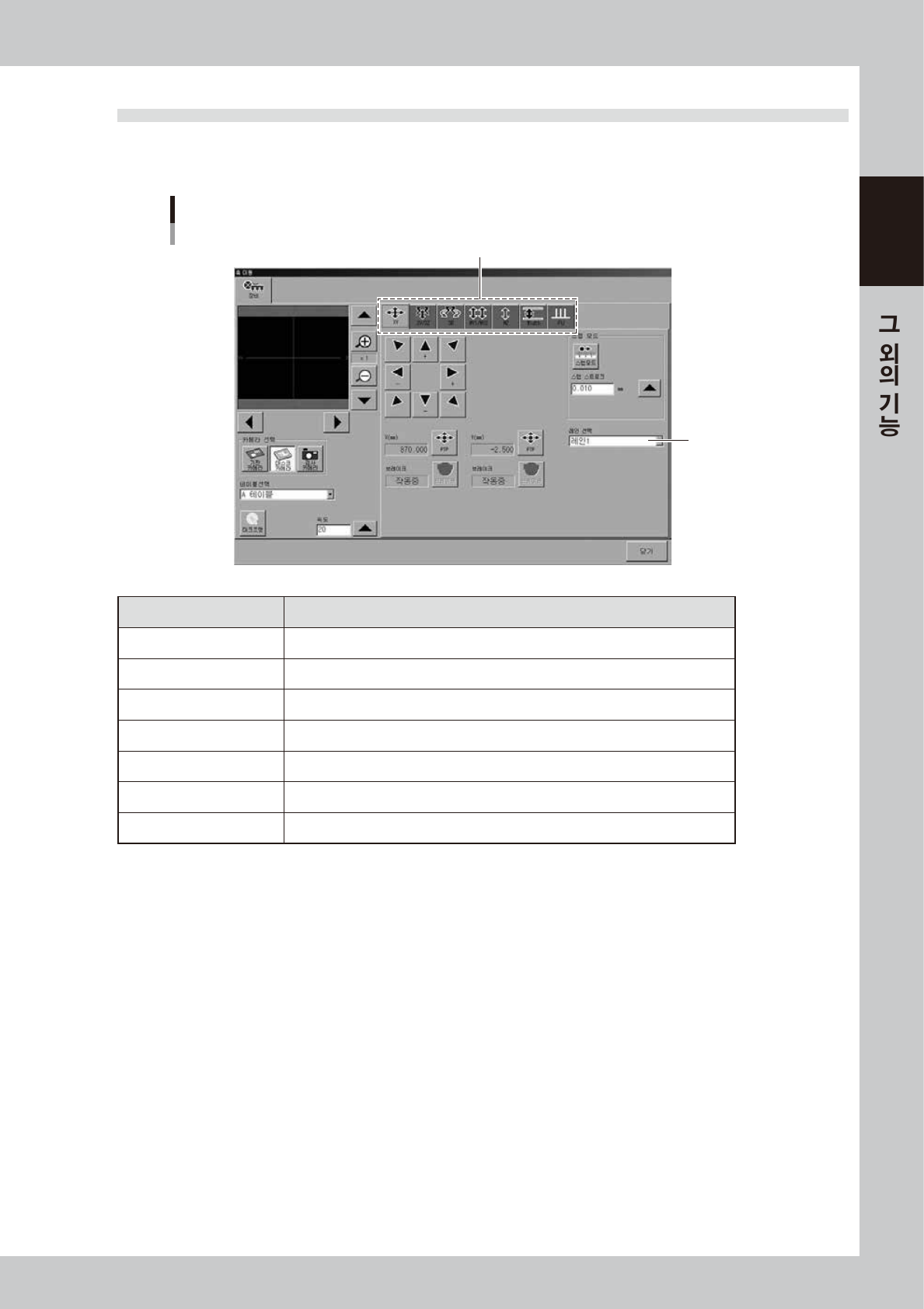

4.1 「축 이동」화면

「장치」화면의 [축 이동] 버튼을 누르면 「축 이동」화면이 표시됩니다. 이 화면은 「X/Y」「SY/SZ」「SR」

등의 탭으로 나뉘어져 있으며 , 각 축을 수동으로 조작할 수 있습니다.

「축 이동」화면

선택 탭

레인 선택

68717- N3- 00

선택탭 기능

X/Y 고정 유닛을 X 방향과 Y 방향으로 이동합니다 .

SY/SZ 스퀴지 헤드를 Y 방향으로 이동 또는 상하로 움직입니다 .

SR 3S 스퀴지의 각도를 회전시킵니다 . (3S 스퀴지 헤드만 )

MY1/MY2 마스크를 Y 와 R 방향으로 이동합니다 .

MZ 마스크를 Z 방향으로 이동합니다 .

Width 컨베이어폭을 변경합니다 .

PU 푸쉬업 플레이트를 상하로 움직입니다 .
