7-23 7 4.4 [ 장 치 ] - 「스퀴지 」탭 화면 [ 장치 ] - 「스퀴지 」 탭 화 면에 서 는 스퀴 지 헤 드 를 수동조 작 할 수 있습 니 다 . 또 한 스퀴 지 헤 드의 센서상태 를 그래픽 상에서 확인할 수도 있습 니 다 . 화면상의 각 버 튼의 기 능에 대해 설명 합니 다 . 「장치」-「스퀴지」탭 화면 <3S 스퀴지> <W 스퀴지> 5 4 2 3 1 테이…
7-22
7

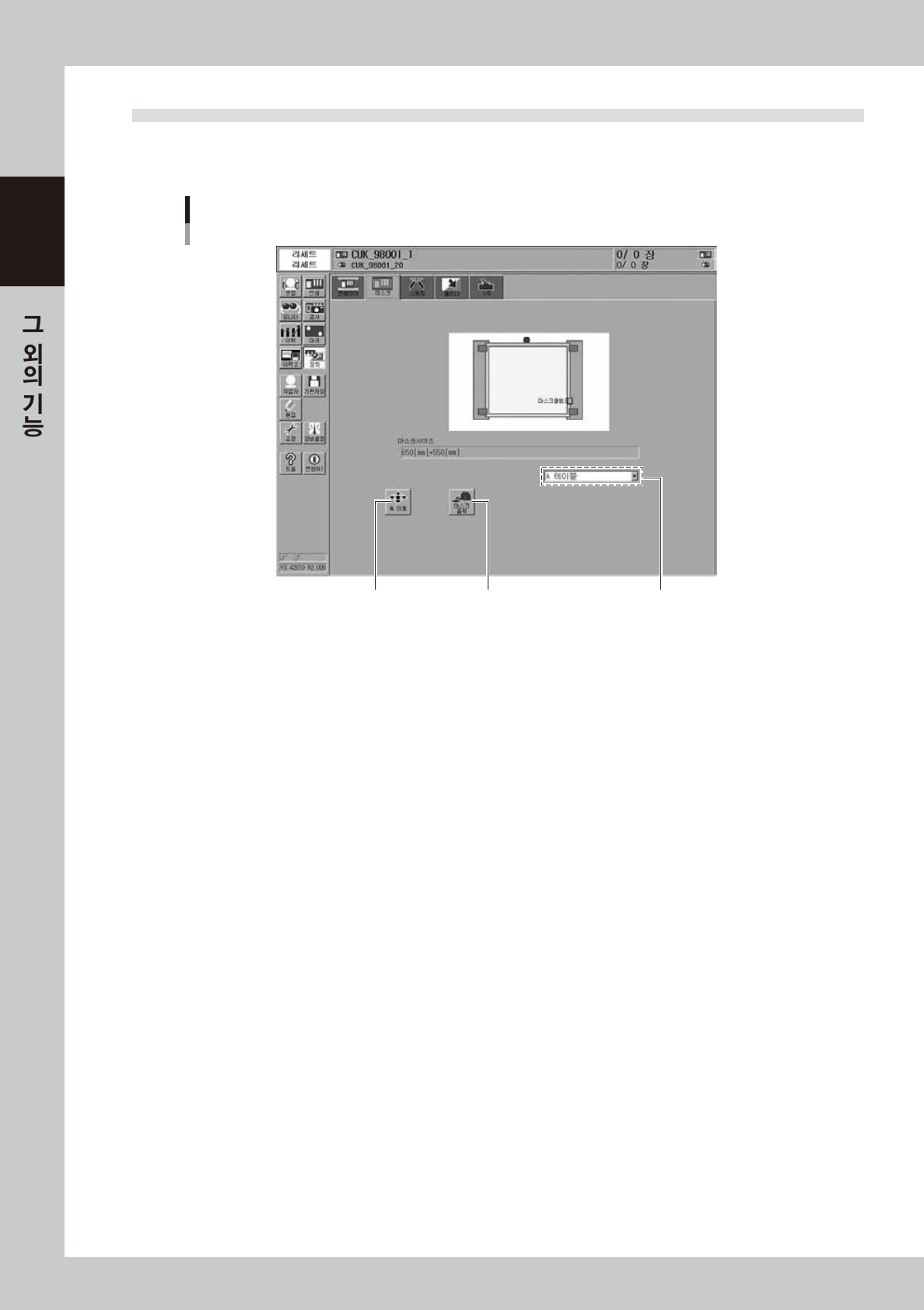

4.3 [ 장치 ]-「마스크」탭 화면
[ 장치 ]-「마스크」탭 화면에서는 마스크 클램프 등을 수동으로 조작할 수 있습니다. 또한 마스크 센서의
상태를 그래픽상에서 확인할 수도 있습니다. 화면상의 각 버튼의 기능에 대해 설명합니다.
「장치」-「마스크」탭 화면
1
테이블을 전환한다
2
68720-N3-00
■ 조작버튼
1. [ 축 이동 ] 버튼
「축 이동」화면이 열립니다 .( 본 장「4.1」참조 )
2. [ 마스크 흡착 ] 버튼
마스크 흡착 유니트를 ON/OFF 합니다 .
7-23
7
4.4 [ 장치 ]-「스퀴지」탭 화면
[ 장치 ]-「스퀴지」 탭 화면에서는 스퀴지 헤드를 수동조작 할 수 있습니다 . 또한 스퀴지 헤드의 센서상태를 그래픽상에서
확인할 수도 있습니다 . 화면상의 각 버튼의 기능에 대해 설명합니다 .
「장치」-「스퀴지」탭 화면
<3S 스퀴지>
<W 스퀴지>
5
4
2
3
1
테이블을 전환한다
68721-N3-00
■ 조작버튼
1. [ 축 이동 ] 버튼
「축 이동」화면이 표시됩니다 .( 본 장「4.1」참조 )
2. [ 스퀴지 이동 ] 버튼
스퀴지를 탈착위치 ( 앞쪽 ) 또는 퇴피위치 ( 안쪽 ) 로 이동합니다 .
3. [ 스퀴지 1 다운 ] [ 스퀴지 2 다운 ] 버튼
스퀴지 1 또는 스퀴지 2 를 위 아래로 움직입니다 .( 더블 스퀴지 사양에 한함 )
4. [ 스퀴지 인쇄방향 ] 버튼
스퀴지 인쇄방향을 변경합니다 .
참고
기판데이터를 읽은 후 , 또는 「RESET」버튼을 누른 후의 제일 처음 스퀴지 인쇄방향은 앞쪽에서 안쪽입니다. 그 후 인쇄방
향은 번갈아서 전환됩니다.
5. [ 인쇄압력 리세트 ] 버튼
현재 스퀴지 헤드에 가해진 힘이「스퀴지 입쇄압력 (N)」박스에 표시됩니다 . [ 인쇄압력 리세트 ] 버튼을 누르면 , 이 수치가
0 으로 리세트됩니다 .
7-24
7
4.5 [ 장치 ]-「클리너」탭 화면
[ 장치 ]-「클리너」탭 화면에서는 클리너 유니트를 수동으로 조작할 수 있습니다. 또한 클리너의 센서상태
를 그래픽상에서 확인할 수도 있습니다. 화면상의 각 버튼의 기능에 대해 설명합니다.
「장치」-「클리너」탭 화면
4
56 7
3
8
9
2
1
68722-N3-00
■ 조작버튼
1. [ 축 이동 ] 버튼
「축 이동」화면이 표시됩니다 .( 본 장「4.1」참조 )
2. [ 자동 클리닝 ] 버튼
마스크 뒷면을 자동으로 클리닝합니다 .
3. [ 수동 클리닝 ] 버튼
마스크 뒷면을 손으로 클리닝 할 때는 이 버튼을 누릅니다 .
4. [ 거즈 되감기 ] 버튼
거즈롤 ( 아래쪽 롤 ) 을 일정한 피치로 되감습니다 .
5. [ 롤 고정 ] 버튼
거즈롤의 되감기 축의 고정을 해제합니다 . 재차 버튼을 누르면 되감기 축이 고정됩니다 .
6. [ 용제펌프 ] 버튼
클리닝용 용제를 거즈에 토출합니다 .
7. [ 클리너 상승 / 하강 ] 버튼
클리너 유니트를 상승 / 하강시킵니다 .
8. [ 거즈 보내기 ] 버튼
거즈롤 ( 상단 롤 ) 을 일정 피치로 보냅니다 .
9. [ 레인전환 ] 버튼
레인 1, 레인 2 용의 기판 데이터를 전환합니다 .
