2-7
• •
2
2.3 컨베이어벨트의텐션조정
반입•반출 컨베이어는 , 벨트의 회전에 의해 기판 (PCB) 을 반송합니다. 컨베이어 벨트의 텐션 ( 장력 ) 이
너무 약하면 , 풀리와의 사이에서 벨트가 미끄러져서 안정된 반송을 할 수 없게 됩니다. 한편, 텐션이 너무
강하면 , 벨트가 마모되는 원인이 됩니다.
컨베이어 벨트의 텐션 조정이 필요할 경우는, 다음과 같이 실시해 주십시오 .
각 레인의 가동측과 고정측 레일의 컨베이어 벨트를 동일하게 조정해 주십시오 .
■ 준비물
•
육각렌치 (5mm)
e
1
비상정지버튼을누릅니다 .
2
텐션조정볼트를느슨하게합니다 .
텐션조정볼트는 ,장비정면에서봤을때컨베이어의좌측에위치하고있으며 ,벨트쪽의아이들러와
연결되어있습니다 .육각렌치 (5mm) 를사용해서분리되지않을정도로느슨하게해주십시오 .
3
컨베이어벨트의텐션을조정합니다 .
텐션을강하게할경우는 ,텐젼조정볼트의체결위치를본체의안쪽방향으로 ,약하게할경우는바깥
방향으로슬라이드시켜주십시오 .

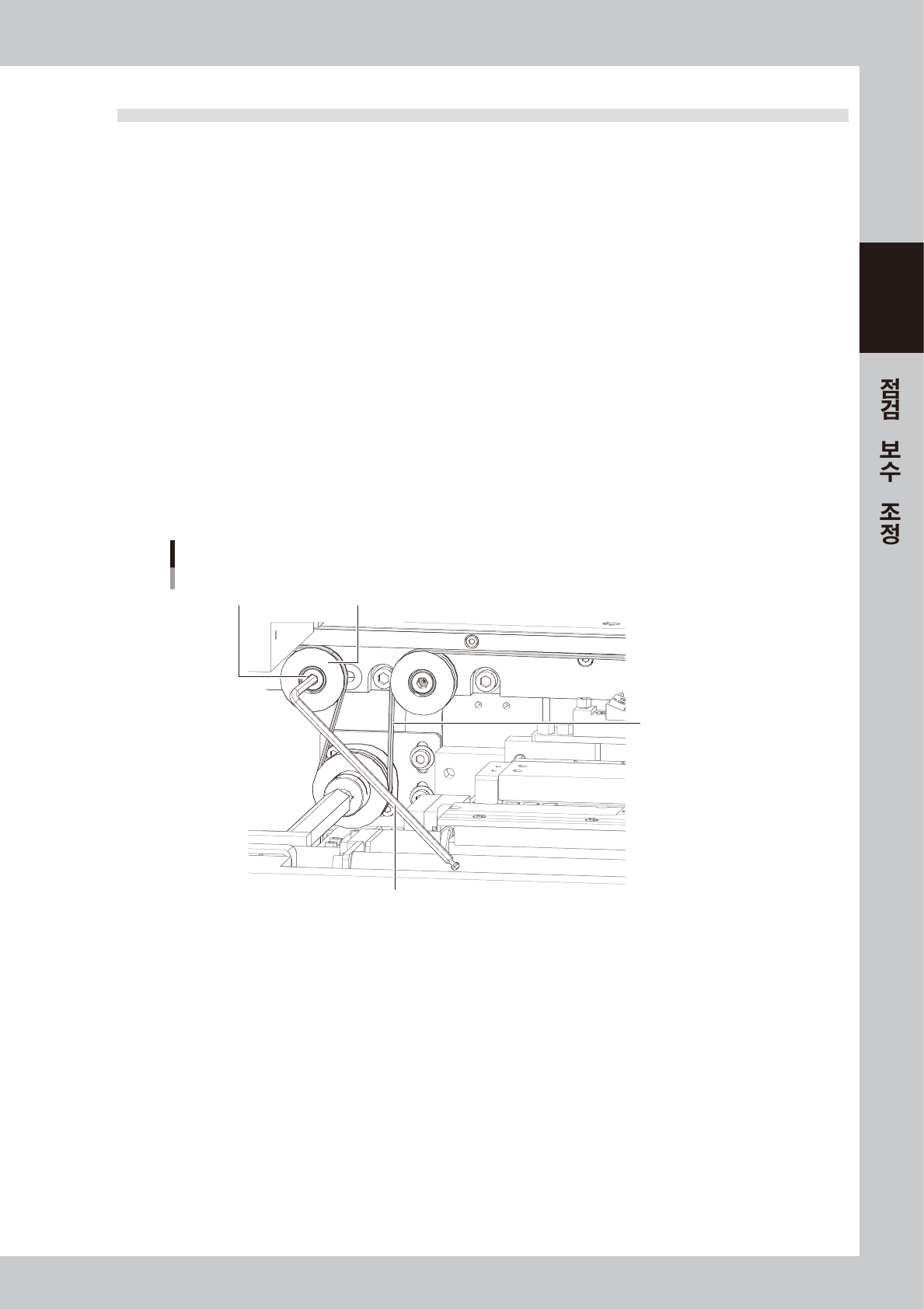

컨베이어 벨트의 텐션 조정
텐션조정 볼트
구동용 풀리
육각렌치(5mm)
컨베이어 벨트
57202-N3-0 0
4
텐션조정볼트를체결합니다 .
손으로벨트의텐션을체크한후 ,컨베이어를작동시켜서구동용풀리가슬립하지않는것을확인해주
십시오 .
2-8
• •
2
2.4 에어 / 미스트필터의점검
•
청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록, 에어 / 미스트 필터가 사용되고
있습니다. 이들 필터의 점검•청소방법을 다음과 같이 설명합니다. (에어 커플러에 가까운 쪽이 에어필터,
먼 쪽이 미스트 필터입니다.)
c
주의
작업을안전하게실시하기위해 ,에어커플러를분리해둡니다 .이때 ,오일 ,물 ,불순물등이튀지않도록주의해주십시오 .
또한 ,커플러를분리할때에어배기음이크게소리나므로주의해주십시오 .
■ 준비물
•
중성세제
•
에어블로우툴 ( 옵션구입품 )
•
와이퍼
•
교환용에어필터
(KG7-M8501-40X FILTER ELEMENT)
•
교환용미스트필터
(KV8-M8502-40X MIST FILTER ELEMENT)
c
주의
청소에어블로우가얼굴에맞닿을경우가있으므로 ,에어블로우를할때에는 ,보호안경과보호마스크를착용해주십시오 .
■ 필터컵의청소
1
필터컵안을체크합니다 .
컵안에오일또는물이들어있지않은지확인해
주십시오 .오염되어있을경우는 ,아래의순서에
따라서청소하여주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다. 컵 안에 오
일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결
할 것을 권장합니다.
2
필터컵을분리합니다 .
필터컵의버튼을누르면서왼쪽으로돌려 ,밑으
로빼주십시오 .
57203-N3-00
3
필터컵안의더러움을청소합니다 .
1. 필터컵을가볍게물세척합니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,헝겊으로수분을닦습니다 .
n
요점
계속해서 필터청소를 할 경우는 , 필터 컵과 에어 커플러를
분리한 상태로 후술의「필터의 청소」를 실시해 주십시오 .
4
필터컵을장착합니다 .
1. 필터컵의버튼을분리한위치에맞추고 ,필터
컵을위로올려서끼웁니다 .
2. 찰칵하고소리가날때까지컵을오른쪽으로
돌려주십시오 .
5
에어커플러를장착합니다 .
에어커플러를접속하고 ,에어가새지않는지확
인해주십시오 .
필터컵의 분리
Step 2
필터컵
에어 커플러 분리
에어 필터
오일 미스트 필터
2-9
• •
2
■ 에어필터및미스트필터의청소
1
필터컵을분리합니다 .
전술「필터컵의청소」를참조하여주십시오 .
2
필터를분리합니다 .
필터를돌려서분리해주십시오 .
57204-N3-00
3
필터의더러움을청소합니다 .
에어블로우툴로필터를블로우해서청소합니다 .
더러움이심해서제거되지않을경우는 ,교환해
주십시오 .
4
필터를장착합니다 .
필터를원상태로장착하여주십시오 .
5
필터컵을장착합니다 .
6
에어커플러를장착합니다 .
에어커플러를접속하고 ,에어가새지않는지확
인해주십시오 .
필터의 분리
Step 2
미스트 필터
( MIST FILTER ELEMENT)
에어 필터
( FILTER ELEMENT)
