2-8
• •
2
2.4 에어 / 미스트필터의점검
•
청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록, 에어 / 미스트 필터가 사용되고
있습니다. 이들 필터의 점검•청소방법을 다음과 같이 설명합니다. (에어 커플러에 가까운 쪽이 에어필터,
먼 쪽이 미스트 필터입니다.)
c
주의
작업을안전하게실시하기위해 ,에어커플러를분리해둡니다 .이때 ,오일 ,물 ,불순물등이튀지않도록주의해주십시오 .
또한 ,커플러를분리할때에어배기음이크게소리나므로주의해주십시오 .
■ 준비물
•
중성세제
•
에어블로우툴 ( 옵션구입품 )
•
와이퍼
•
교환용에어필터
(KG7-M8501-40X FILTER ELEMENT)
•
교환용미스트필터
(KV8-M8502-40X MIST FILTER ELEMENT)
c
주의
청소에어블로우가얼굴에맞닿을경우가있으므로 ,에어블로우를할때에는 ,보호안경과보호마스크를착용해주십시오 .
■ 필터컵의청소
1
필터컵안을체크합니다 .
컵안에오일또는물이들어있지않은지확인해
주십시오 .오염되어있을경우는 ,아래의순서에
따라서청소하여주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다. 컵 안에 오
일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결
할 것을 권장합니다.
2
필터컵을분리합니다 .
필터컵의버튼을누르면서왼쪽으로돌려 ,밑으
로빼주십시오 .
57203-N3-00
3
필터컵안의더러움을청소합니다 .
1. 필터컵을가볍게물세척합니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,헝겊으로수분을닦습니다 .
n
요점
계속해서 필터청소를 할 경우는 , 필터 컵과 에어 커플러를
분리한 상태로 후술의「필터의 청소」를 실시해 주십시오 .
4
필터컵을장착합니다 .
1. 필터컵의버튼을분리한위치에맞추고 ,필터
컵을위로올려서끼웁니다 .
2. 찰칵하고소리가날때까지컵을오른쪽으로
돌려주십시오 .
5
에어커플러를장착합니다 .
에어커플러를접속하고 ,에어가새지않는지확
인해주십시오 .

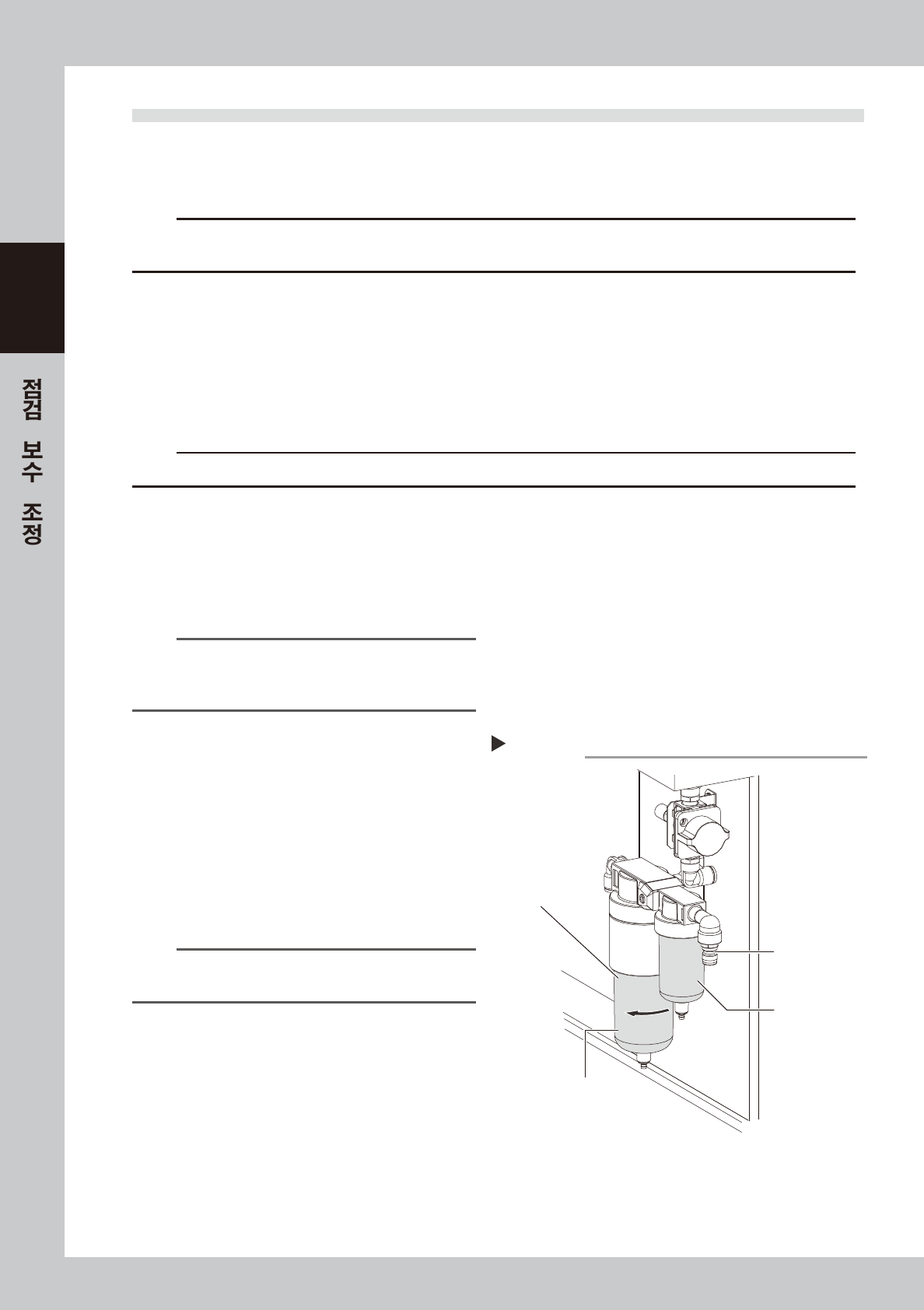

필터컵의 분리
Step 2
필터컵
에어 커플러 분리
에어 필터
오일 미스트 필터
2-9
• •
2
■ 에어필터및미스트필터의청소
1
필터컵을분리합니다 .
전술「필터컵의청소」를참조하여주십시오 .
2
필터를분리합니다 .
필터를돌려서분리해주십시오 .
57204-N3-00
3
필터의더러움을청소합니다 .
에어블로우툴로필터를블로우해서청소합니다 .
더러움이심해서제거되지않을경우는 ,교환해
주십시오 .
4
필터를장착합니다 .
필터를원상태로장착하여주십시오 .
5
필터컵을장착합니다 .
6
에어커플러를장착합니다 .
에어커플러를접속하고 ,에어가새지않는지확
인해주십시오 .

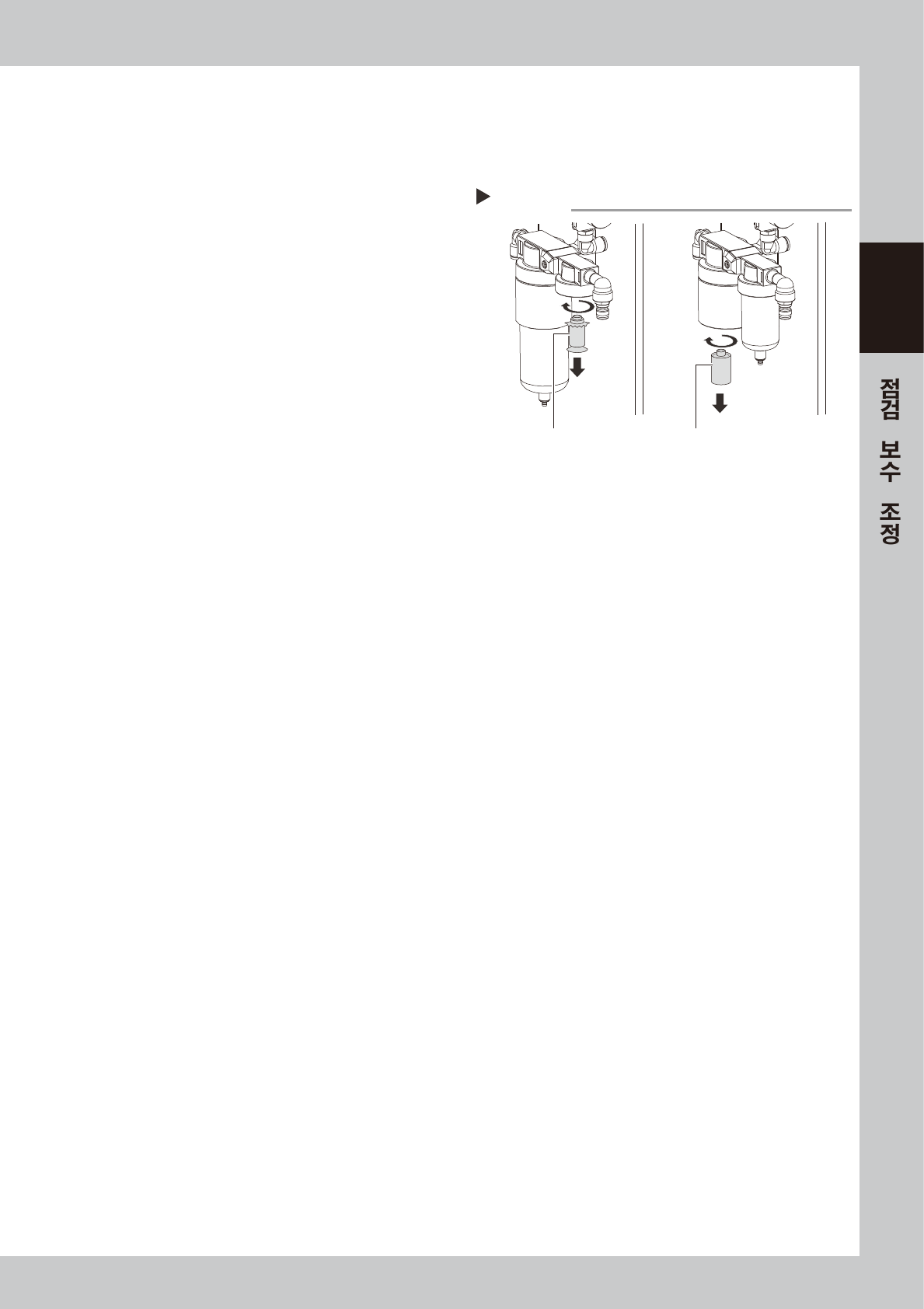

필터의 분리
Step 2
미스트 필터
( MIST FILTER ELEMENT)
에어 필터
( FILTER ELEMENT)
2-10
• •
2
3.소모품의교환
3.1 스퀴지헤드의교환
스퀴지를 교환할 경우는, 교환할 스퀴지의 고정노브를 풀어서 탈착한 후 , 새로운 스퀴지를 장착합니다 .
■
3S 스퀴지 ( 유니트 )
대상 부품번호 부품명칭 수량 비고
메탈
(METAL 3S)
KHT-M71A0-00X METAL ASSY,3S 530 1 스퀴지의 길이 530 ｍｍ
KHT-M71A0-10X METAL ASSY,3S 440 1 스퀴지의 길이 440 ｍｍ
KHT-M71A0-20X METAL ASSY,3S 400 1 스퀴지의 길이 400 ｍｍ
KHT-M71A0-30X METAL ASSY,3S 350 1 스퀴지의 길이 350 ｍｍ
KHT-M71A0-40X METAL ASSY,3S 300 1 스퀴지의 길이 300 ｍｍ
KHT-M71A0-50X METAL ASSY,3S 250 1 스퀴지의 길이 250 ｍｍ
우레탄
(URETHANE 3S)
KHT-M71B0-00X URETHANE ASSY,3S 530 1 스퀴지의 길이 530 ｍｍ
KHT-M71B0-10X URETHANE ASSY,3S 440 1 스퀴지의 길이 440 ｍｍ
KHT-M71B0-20X URETHANE ASSY,3S 400 1 스퀴지의 길이 400 ｍｍ
KHT-M71B0-30X URETHANE ASSY,3S 350 1 스퀴지의 길이 350 ｍｍ
KHT-M71B0-40X URETHANE ASSY,3S 300 1 스퀴지의 길이 300 ｍｍ
KHT-M71B0-50X URETHANE ASSY,3S 250 1 스퀴지의 길이 250 ｍｍ
■
더블 스퀴지 ( 유니트 )
✽
옵션
대상 부품번호 부품명칭 수량 비고
메탈
(METAL W-SQG)
KHT-M71C0-00X METAL ASSY,W-SQG.530 2 스퀴지의 길이 530 ｍｍ
KHT-M71C0-10X METAL ASSY,W-SQG.440 2 스퀴지의 길이 440 ｍｍ
KHT-M71C0-20X METAL ASSY,W-SQG.400 2 스퀴지의 길이 400 ｍｍ
KHT-M71C0-30X METAL ASSY,W-SQG.350 2 스퀴지의 길이 350 ｍｍ
KHT-M71C0-40X METAL ASSY,W-SQG.300 2 스퀴지의 길이 300 ｍｍ
KHT-M71C0-50X METAL ASSY,W-SQG.250 2 스퀴지의 길이 250 ｍｍ
우레탄
(URETHANE
W-SQG)
KHT-M71E0-0 0X URE.ASSY,W-SQG.530 2 스퀴지의 길이 530 ｍｍ
KHT-M71E0-10X URE.ASSY,W-SQG.440 2 스퀴지의 길이 440 ｍｍ
KHT-M71E0-20X URE.ASSY,W-SQG.400 2 스퀴지의 길이 400 ｍｍ
KHT-M71E0-30X URE.ASSY,W-SQG.350 2 스퀴지의 길이 350 ｍｍ
KHT-M71E0-40X URE.ASSY,W-SQG.300 2 스퀴지의 길이 300 ｍｍ
KHT-M71E0-50X URE.ASSY,W-SQG.250 2 스퀴지의 길이 250 ｍｍ
c
주의
본메뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
발주시에는 ,최신내용인지확인하여주십시오 .
c
주의
부품번호는예고없이변경될경우가있습니다 .발주시에는대리점에반드시확인해주십시오 .
