2-14
• •
2
3.3 흡인블로워유니트
흡인 블로워 유니트는 , 장비가 비상 정지중이라도 상시 운전을 하고 있습니다. 따라서 , 정기적으로 필터의
청소 및 교환을 실시할 필요가 있습니다.
3.3.1 필터의청소와교환
필터를 청소 및 교환할 경우는, 다음과 같은 순서대로 실시해 주십시오 .
■ 준비물
•
십자드라이버
•
교환용필터
(KGY-M3710-40X INL FILTER ELEMENT
）
•
에어블로우툴 ( 옵션구입품 )
1
원점복귀를실행합니다 .
e
2
비상정지버튼을누릅니다 .
3
양레인의Y 축브레이크를해제합니
다.
1. [ 장치 ]-「컨베이어」탭의[ 축이동 ] 버튼을눌
러서「축이동」화면을표시합니다 .
2.「XY」탭을열고 ,레인선택란에서「레인 1」을
선택합니다 .
3. Y 축의[ 브레이크 ] 버튼을눌러서브레이크를
해제합니다 .
4. 레인 2 의Y 축브레이크도같은방법으로해제
합니다 .
58200-N3-00
4
본체의안전커버를열고 ,Y 축을안쪽
으로이동시킵니다 .
작업할레인의안전커버를열고 ,Y 축을필터가보
일때까지이동시켜주십시오 .
5
[ 전원 off] 버튼을누릅니다 .
메시지에따라서[ 예 ] 를선택합니다 .
6
계속해서전원 OFF처리를합니다 .
「전원 OFF처리를중단하시겠습니까 ?」라고메시
지가표시되므로 ,[ 아니오 ] 를선택합니다 .
7
원점위치이동을취소합니다 .
「각축을원점위치로이동하시겠습니까 ?」라고메
시지가표시되므로 ,[ 취소 ] 를선택합니다 .
8
전원을OFF 합니다 .
1.「종료하시겠습니까 ?」라고메시지가표시되므
로 ,[OK] 를선택합니다 .
2. 전원스위치를OFF 합니다 .
9
셋업커버를오픈합니다 .
0
필터커버를탈착합니다 .
십자드라이버로상부의고정나사 (4 개 ) 를분리
하고 ,필터커버를탈착합니다 .
57209-N3-00
「축 이동」화면
Step 3
레인을 선택
Y축 [브레이크] 버튼
필터 커버의 분리
Step 10
고정 나사 (4개)
필터
필터 커버
2-15
• •
2
q
필터를꺼내서청소합니다 .
링형상의필터를꺼내서 ,에어블로우툴로안쪽
부터블로우해주십시오 .
더러움이심할경우는 ,새필터로교환해주십시
오.
w
필터를원상태로되돌립니다 .
필터를원상태로끼우고 ,커버를장착해주십시
오.
3.3.2 블로워호스의교환
블로워 호스를 교환할 경우는, 다음과 같은 순서대로 실시해 주십시오 .
■ 준비물
•
일자드라이버
•
육각렌치 (4mm)
•
교환용필터
(KKX-M3674-0XX TUBE 25
）
e
1
비상정지버튼을누릅니다 .
2
양레인의Y 축브레이크를해제합니
다.
1. [ 장치 ]-「컨베이어」탭의[ 축이동 ] 버튼을눌
러서「축이동」화면을표시합니다 .
2.「XY」탭을열고 ,레인선택란에서「레인 1」을
선택합니다 .
3. Y 축의[ 브레이크 ] 버튼을눌러서브레이크를
해제합니다 .
4. 레인 2 의Y 축브레이크도같은방법으로해제
합니다 .
58201-N3-00
3
본체의안전커버와패널을오픈합니
다.
작업할레인의안전커버와패널을열어주십시오 .
4
클리너측의블로워호스를분리합니다 .
1. Y 축을안쪽까지이동시킵니다 .
2. 일자드라이버로호스밴드를풀고 ,조인트로
부터서블로워호스를빼주십시오 .
5
블로워측의블로워호스를분리합니다 .
1. 일자드라이버로호스밴드를풀고 ,조인트로
부터블로워호스를빼주십시오 .
2. 육각렌치(4mm)로호스클램프의고정볼트(2
개 ) 를분리합니다 .
3. 블로워호스를앞쪽으로당겨서빼주십시오 .
57210- N3-0 0

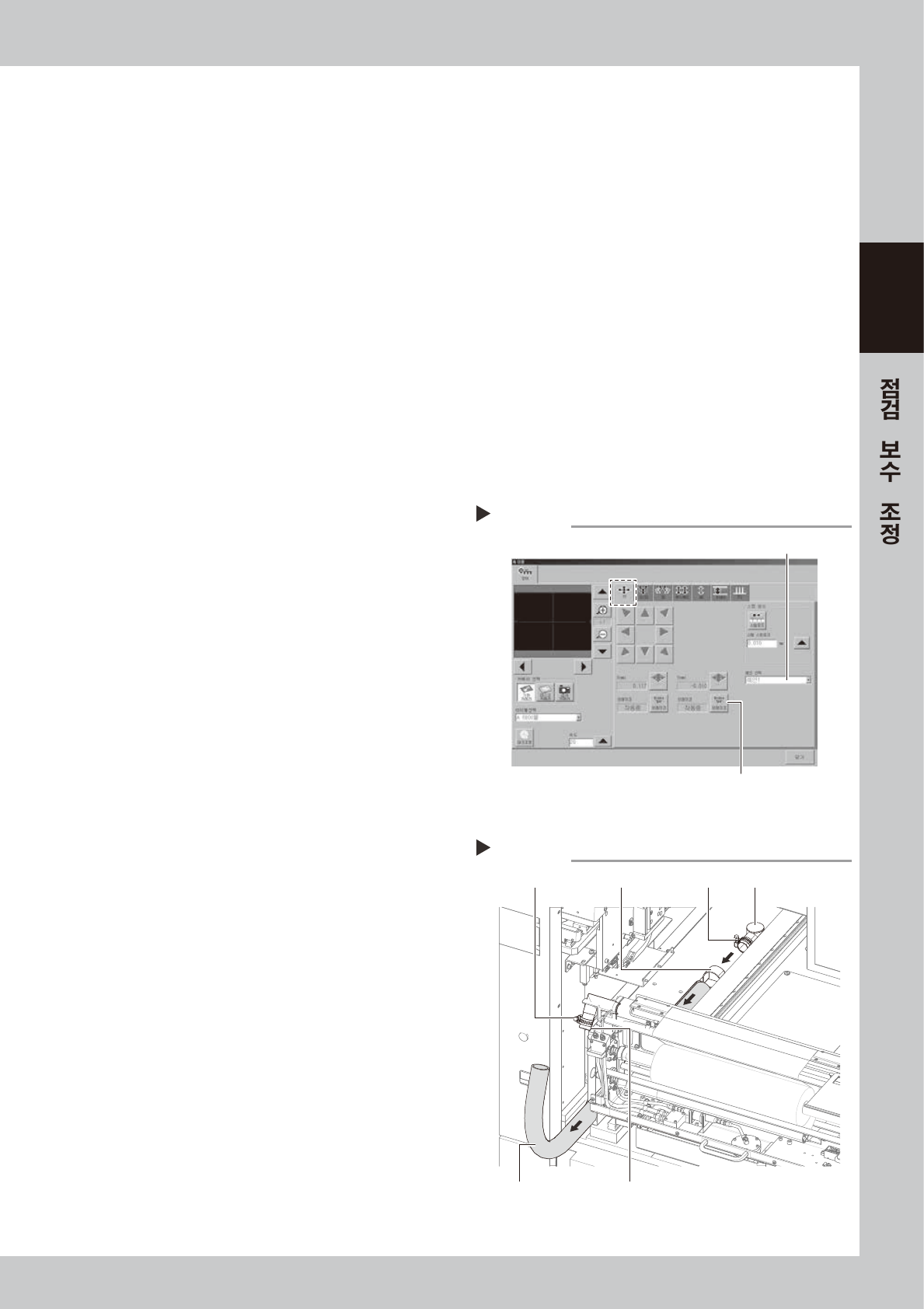

「축 이동」화면
Step 2
레인을 선택
Y축 [브레이크] 버튼
블로워 호스의 분리
Step 4,5
호스 밴드호스 밴드 호스 클램프
조인트
버큠 파이프
블로워 호스
2-16
• •
2
6
새로운블로워호스를삽입합니다 .
1. 새로운블로워호스를삽입해서 ,호스클램프
에통과시킵니다 .
n
요점
블로워 호스를 삽입할 때에는, 블로워 호스의 구부러짐이
자연스럽게 위를 향하도록 삽입해 주십시오 .
2. 조인트에블로워호스를접속하고 ,일자드라
이버로호스밴드를조여서고정합니다 .
3. 블로워호스를버큠파이프에임시로접속해
둡니다 .
57211-N3 - 00
7
블로워호스의위치를확인합니다 .
블로워호스가호스가이드상에똑바로끼워져있
는지확인합니다 .
8
블로워호스를고정합니다 .
1. 버큠파이프의호스밴드를일자드라이버로
조여서고정합니다 .
2. 육각렌치 (4mm) 로호스클램프의고정볼트
(2 개 ) 를체결해서 ,블로워호스를고정합니
다.
9
본체의안전커버와패널을닫습니다 .
블로워 호스의 삽입
Step 6
호스 가이드
블로워 호스
버큠 파이프
호스 클램프조인트
