3-4 3 2.2 인쇄헤드부 2.2. 1 S Y 축 SY축의 급유개소 각 테이블 SY축 가이드부 구리스 니플 구리스 건 ： 손으로 도포 ： 57 303- N3-00 급 유부위 급유개 소 주기 작 업방법 SY 축가이드 2( 각테 이블 ) 매월 구 리스건 2.2.2 SZ 축 SZ축의 급유개소 각 테이블 SZ축 볼스크류부 구리스 니플 리니어 부쉬 SZ축 가이드부 구리스 니플 구리…
3-3
3
2.1.2 Y1 축 ,Y2 축
Y축의 급유개소
각 테이블
Y축 가이드부
구리스 니플
Y축 볼스크류부
구리스 니플
Y축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
57302-N3- 00
급유부위 급유개소 주기 작업방법
Y 축가이드 6( 각테이블 )
매월
구리스건
Y 축볼스크류 1( 각테이블 ) 구리스건
3-4
3

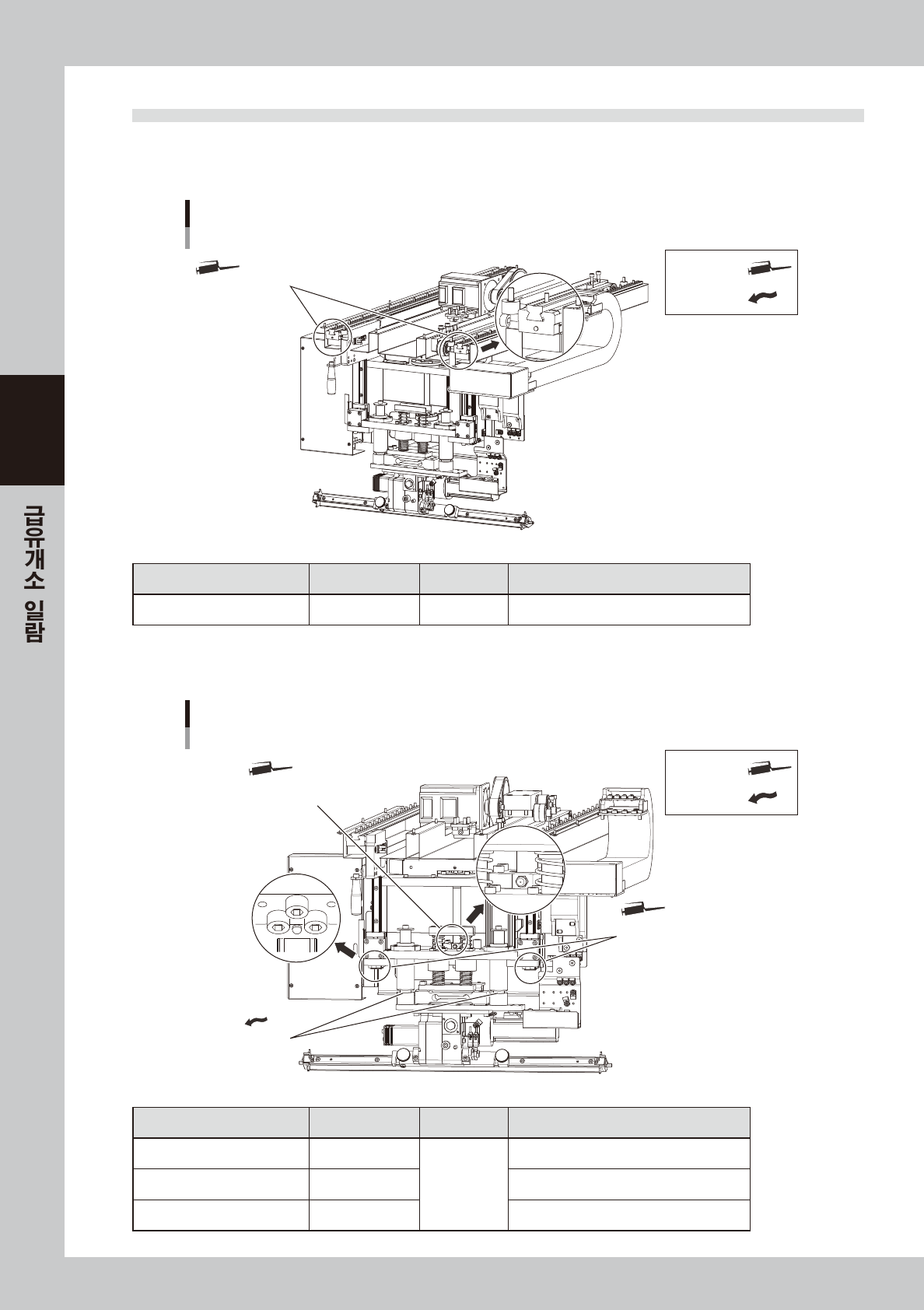

2.2 인쇄헤드부
2.2.1 SY 축
SY축의 급유개소
각 테이블
SY축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
57303-N3-00
급유부위 급유개소 주기 작업방법
SY 축가이드 2( 각테이블 ) 매월 구리스건
2.2.2 SZ 축
SZ축의 급유개소
각 테이블
SZ축 볼스크류부
구리스 니플
리니어 부쉬
SZ축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
57304-N3-00
급유부위 급유개소 주기 작업방법
SZ 축가이드 2( 각테이블 )
매월
구리스건
SZ 축볼스크류 1( 각테이블 ) 구리스건
리니어부쉬 2( 각테이블 ) 손으로도포
3-5
3
2.3 마스크테이블ASSY 부
2.3.1 MY 축
MY축의 급유개소
가이드
가이드
볼 스크류
볼 스크류
가이드
볼 스크류
볼 스크류
가이드
가이드
가이드
구리스 건 ：
손으로 도포 ：
57305-N3-00
급유부위 급유개소 주기 작업방법
MY 축가이드 6
매월
손으로도포
MY 축볼스크류 4 손으로도포
2.3.2 MZ 축
MZ축의 급유개소
각 테이블
MZ축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
급유부위 급유개소 주기 작업방법
MZ 축볼스크류 4( 각테이블 ) 매월 구리스건
