3-4
3
2.2 인쇄헤드부
2.2.1 SY 축
SY축의 급유개소
각 테이블
SY축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
57303-N3-00
급유부위 급유개소 주기 작업방법
SY 축가이드 2( 각테이블 ) 매월 구리스건

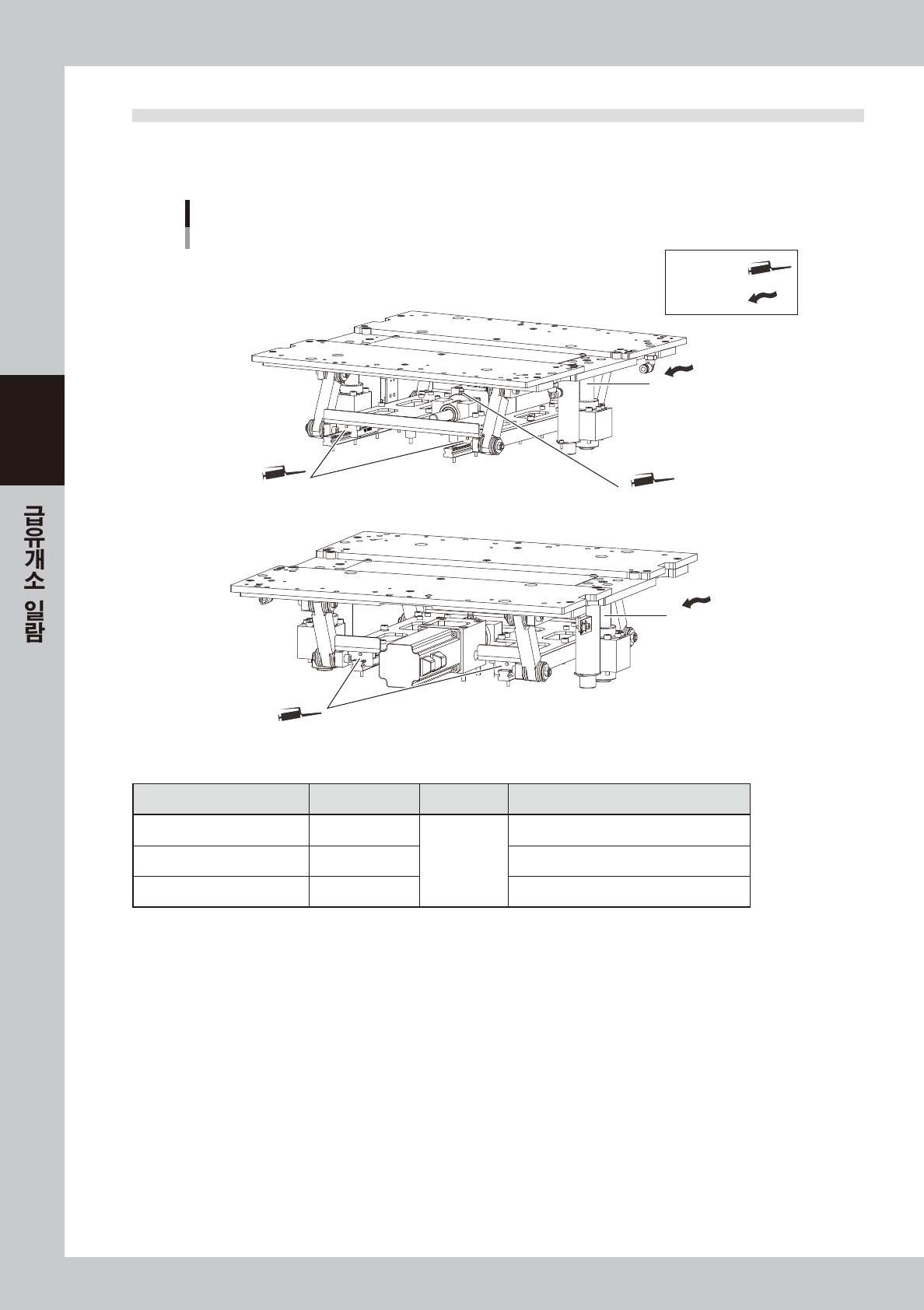

2.2.2 SZ 축
SZ축의 급유개소
각 테이블
SZ축 볼스크류부
구리스 니플
리니어 부쉬
SZ축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
57304-N3-00
급유부위 급유개소 주기 작업방법
SZ 축가이드 2( 각테이블 )
매월
구리스건
SZ 축볼스크류 1( 각테이블 ) 구리스건
리니어부쉬 2( 각테이블 ) 손으로도포
3-5
3
2.3 마스크테이블ASSY 부
2.3.1 MY 축
MY축의 급유개소
가이드
가이드
볼 스크류
볼 스크류
가이드
볼 스크류
볼 스크류
가이드
가이드
가이드
구리스 건 ：
손으로 도포 ：
57305-N3-00
급유부위 급유개소 주기 작업방법
MY 축가이드 6
매월
손으로도포
MY 축볼스크류 4 손으로도포
2.3.2 MZ 축
MZ축의 급유개소
각 테이블
MZ축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
급유부위 급유개소 주기 작업방법
MZ 축볼스크류 4( 각테이블 ) 매월 구리스건
3-6
3
2.4 컨베이어유니트부
2.4.1 PU1 축 ,PU2 축
PU축의 급유개소
각 테이블
PU축 가이드부
구리스 니플
PU축 가이드부
구리스 니플
PU축 가이드 샤프트
PU축 가이드샤프트
PU축 볼스크류부
구리스 니플
구리스 건 ：
손으로 도포 ：
57307-N3- 0 0
급유부위 급유개소 주기 작업방법
PU 축가이드 4( 각테이블 )
매월
구리스건
PU 축볼스크류 1( 각테이블 ) 구리스건
PU 축가이드샤프트 2( 각테이블 ) 손으로도포
