A-4 A 1 .3. 1 PREVIO USINTERF ACE █ L ane 1 하 기 의 1 ~ 3 의 조 건 이 갖 추어 진 경 우 에 , 기 판 반 입 을 시 작 합 니 다 . 1 . 본체 가기 판반입가 능한상태 (BUSYOU T :ON ） 2. 상류측장비에 서기 판반 입신 호를입 력한상태 (BAIN[N01 1 03 21 ] :ON ） 3. 상류측장비에…
A-3
A

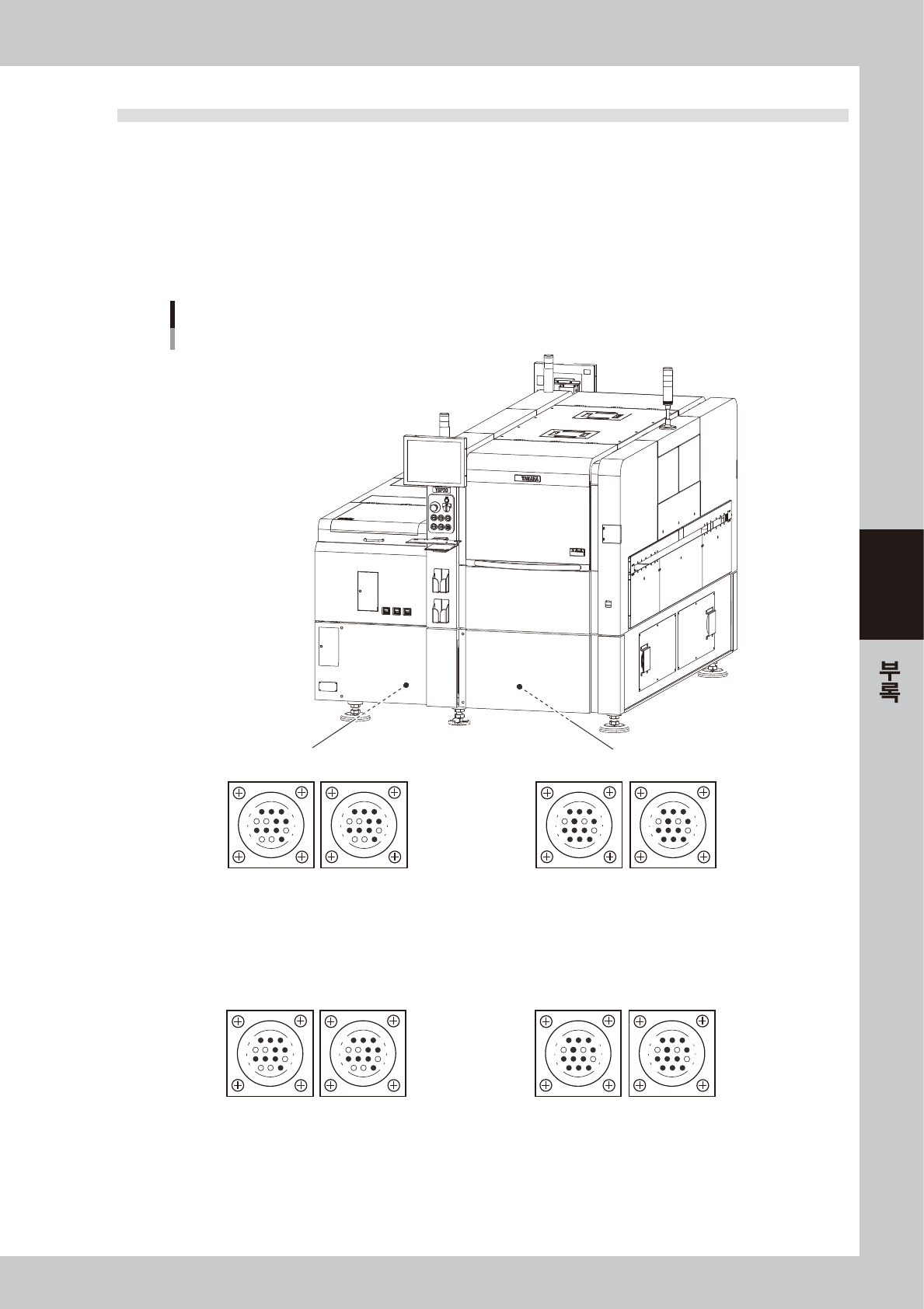

1.3 기기간입출력커넥터
하류측 장비 및 상류측 장비와의 기판요구나 운전상태 등의 신호교환은 장비본체 배면 하부 패널내의 NEXT
INTERFACE 와 PREVIOUS INTERFACE 커넥터로 실행합니다.
NEXT INTERFACE 커넥터는 하류측 장비와 접속하고 , PREVIOUS INTERFACE 커넥터는 로더 등의 상류측
장비와 접속합니다.
표준인 「우→좌」 흐름에서는 배면 좌측 하부 패널내에 PREVIOUS INTERFACE 가, 배면 우측 하부
패널내에 NEXT INTERFACE 가 배치되어 있습니다.
두 커넥터 모두 AMP 206043-1(14-pin•receptacle) 을 사용하고 있습니다.
PREVIOUS INTERFACE NEXT INTERFACE
기기간 입출력 커넥터
우→좌 흐름 장비의 예
Connector : AMP 206043-1 (14-pin receptacle)
Connector : AMP 206043-1 (14-pin receptacle)
14
11
12
7
4
8
3
1
14
11
12
7
4
8
3
1
14
11
12
7
4
8
1
3
14
11
12
7
4
8
1
3
Lane 1 Lane 2 Lane 1 Lane 2
■ 좌→우 흐름 장비의 경우
PREVIOUS INTERFACE NEXT INTERFACE
14
11
12
7
4
8
3
1
14
11
12
7
4
8
3
1
14
11
12
7
4
8
1
3
14
11
12
7
4
8
1
3
Lane 2 Lane 1 Lane 2 Lane 1
57A03-N3-00
A-4
A

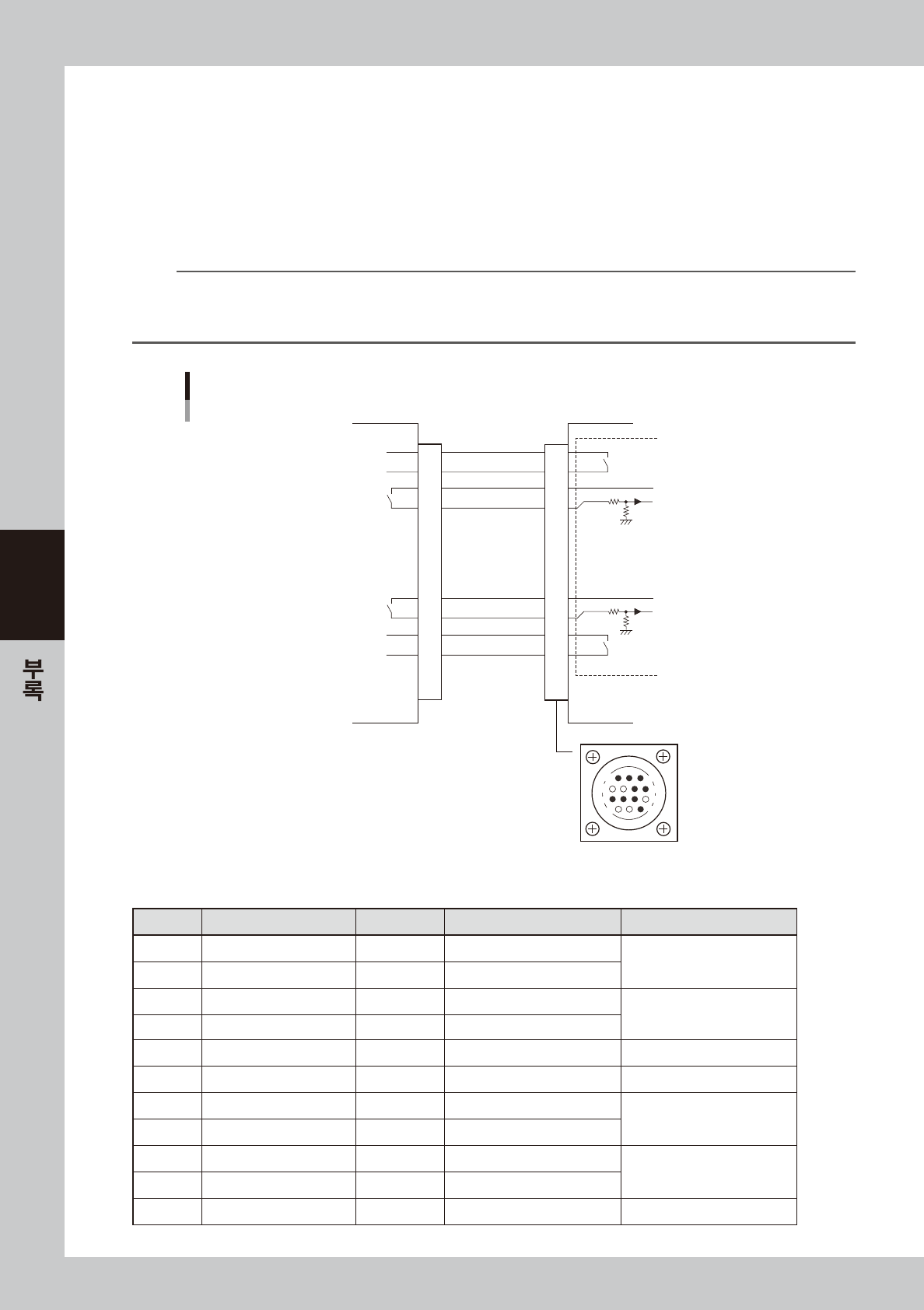

1.3.1 PREVIOUSINTERFACE
█
Lane 1
하기의 1~3 의 조건이 갖추어진 경우에 , 기판반입을 시작합니다.
1.본체가기판반입가능한상태 (BUSYOUT:ON）
2.상류측장비에서기판반입신호를입력한상태 (BAIN[N0110321]:ON）
3.상류측장비에서자동운전신호를입력한상태 (URIN[N0110322]:ON）
n
요점
ㆍ 기판 반입중에 상류측 장비의 자동 운전중 신호（UR IN）가 OFF 한 경우, 기판반입을 일시 정지합니다.
ㆍ 반입중인 기판이 본체의 입구센서를 통과했다고 판단되었을 경우, BUSY OUT 을 OFF 합니다.
ㆍ BUSY OUT 과 BA IN 의 양쪽이 OFF 된 시점에서 반입을 종료합니다 .
7
12
4
8
1
14
11
3
PREVIOUS INTERFACE 회로
Lane 1
본체 PREVIOUS INTERFACE상류기
PREVIOUS INTERFACE 커넥터
BUSY OUT
(T01100E4)
BUSY IN
+24V
+24V
LR OUT
(T01100E7)
LR IN
UR IN
(N0110322)
UR OUT
BA IN
(N0110321)
BA OUT
I/O BOARD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
57A0 4 -N3 -0 0
■
기판반송 신호사양 (
PREVIOUS INTERFACE)
Pin No. 신호명 어드레스 입출력 사양 신호사양
1 BUSY OUT T0110 0E4 릴레이 접점 ( 무전압 ) 출력 기판 반입중 신호출력
2 BUSY OUT T0110 0E4 릴레이 접점 ( 무전압 ) 출력
3 +24V 입력공 통 (+24V) 기판 반출요구 신호입력
4 BA IN N0110321 전압입력
5 비었음 ( 더미핀 있음 ) ( 오삽입 방지）
6~8 비었음
9 +24V 입력공 통 (+24V) 자동 운전중 신호입력
10 UR IN N 0110322 전압입력
11 LR OUT T0110 0E7 릴레이 접점 （무전압） 출력 자동 운전중 신호출력
12 LR OUT T0110 0 E 7 릴레이 접점 （무전압） 출력
13~14 비었음
A-5
A
█

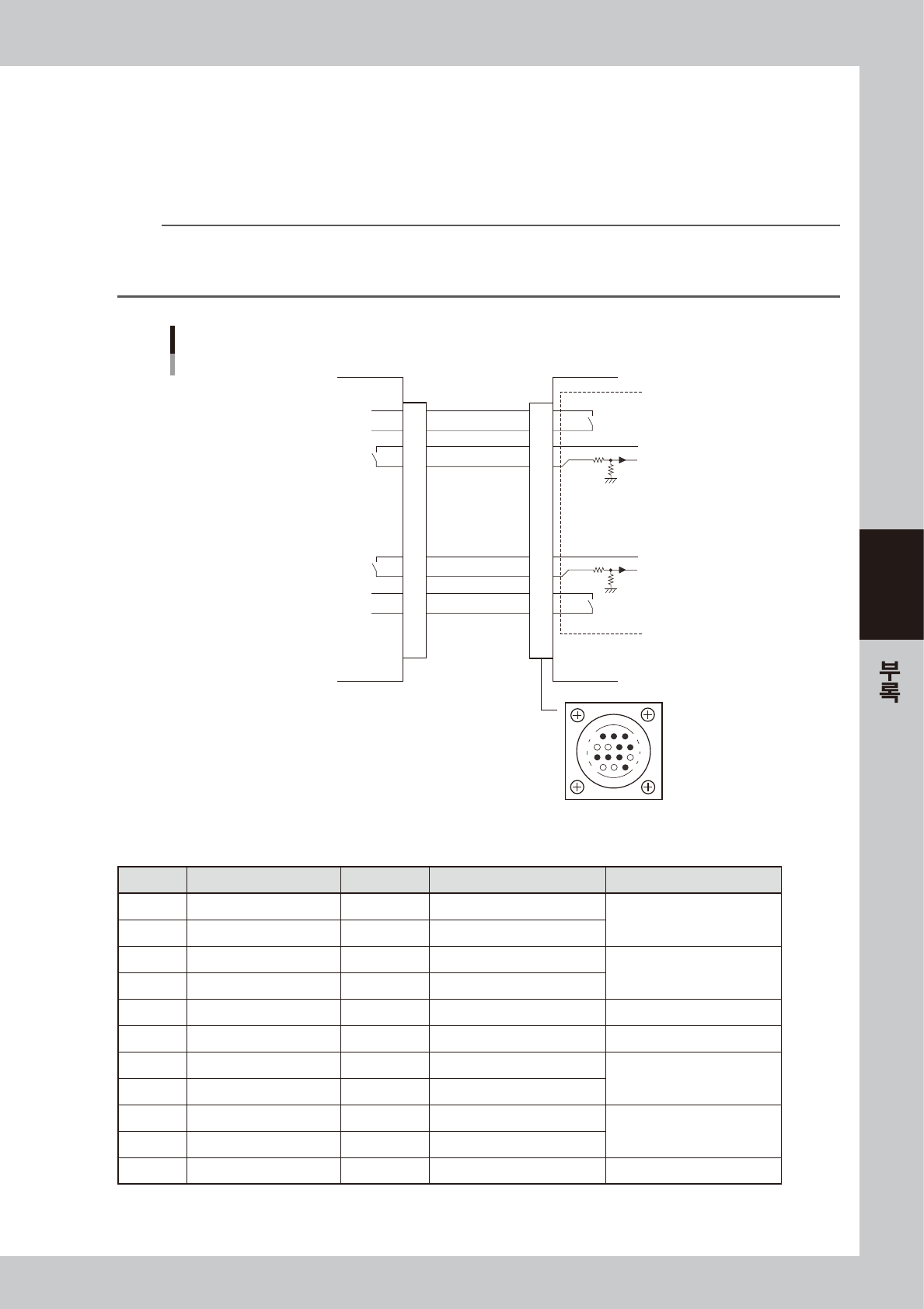

Lane 2
하기의 1~3 의 조건이 갖추어진 경우에 , 기판반입을 시작합니다.
1.본체가기판반입가능한상태（BUSYOUT2:ON）
2.상류측장비에서기판반입신호를입력한상태（BAIN2[N01102A3]:ON）
3.하류측장비에서자동운전신호를입력한상태（URIN2[N01102A4]:ON）
n
요점
ㆍ 기판 반입중에 상류측 장비의 자동 운전중 신호（UR IN 2）가 OFF 한 경우 , 기판반입을 일시 정지합니다.
ㆍ 반입중인 기판이 본체의 입구센서를 통과했다고 판단되었을 경우, BUSY OUT 2 를 OFF 합니다.
ㆍ BUSY OUT 2 와 BA IN 2 의 양쪽이 OFF 된 시점에서 반입을 종료합니다 .
7
12
4
8
1
14
11
3
PREVIOUS INTERFACE 회로
Lane 2
본체 PREVIOUS INTERFACE상류기
PREVIOUS INTERFACE 커넥터
BUSY OUT 2
(T110110)
BUSY IN 2
+24V
+24V
LR OUT 2
(T0110113)
LR IN 2
UR IN 2
(N01102A4)
UR OUT 2
BA IN 2
(N01102A3)
BA OUT 2
I/O BOARD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
57A05-N3-00
■
기판반송 신호사양 (
PREVIOUS INTERFACE)
Pin No. 신호명 어드레스 입출력 사양 신호사양
1 BUSY OUT 2 T0110110 릴레이 접점 ( 무전압 ) 출력 기판 반입중 신호출력
2 BUSY OUT 2 T0110110 릴레이 접점 ( 무전압 ) 출력
3 +24V 입력공 통 (+24V) 기판 반출요구 신호입력
4 BA IN 2 N01102 A 3 전압입력
5 비었음 ( 더미핀 있음 ) ( 오삽입 방지）
6~8 비었음
9 +24V 입력공 통 (+24V) 자동 운전중 신호입력
10 UR IN 2 N 01102A4 전압입력
11 LR OUT 2 T0110113 릴레이 접점 （무전압） 출력 자동 운전중 신호출력
12 LR OUT 2 T 0110113 릴레이 접점 （무전압） 출력
13~14 비었음
