1-1
1

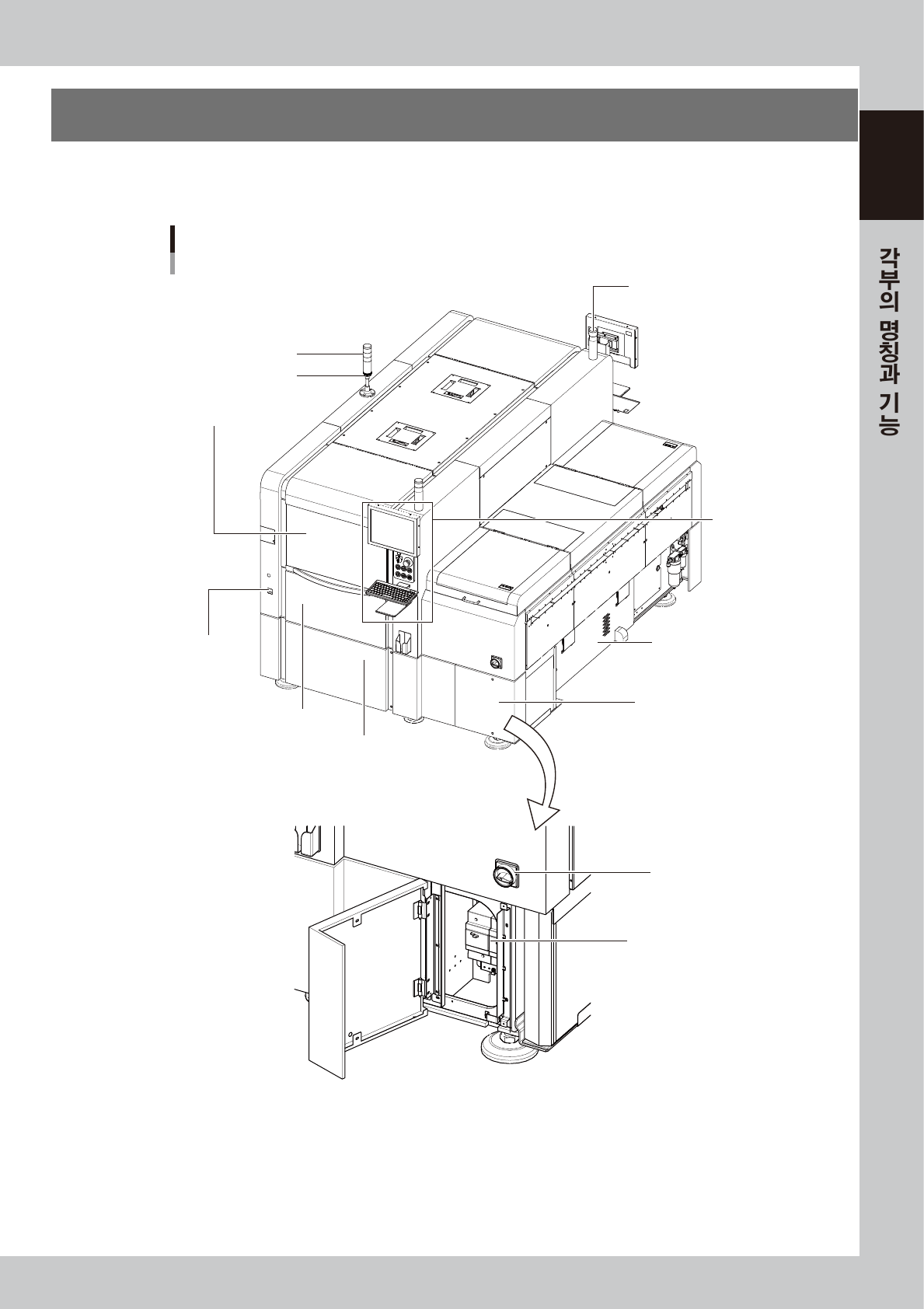

1. YSP20 본체
설치 완료한 YSP20 본체는 다음 그림과 같은 외관으로 되어 있습니다 . 각부에 관한 상세한 내용은 이후의 페이
지에 설명되어 있습니다 .
YSP20 본체
RL(우→좌 흐름)의 장비 정면에서 본 예
표시등
조작・입력부
메인 스위치
정면 우측 하부 패널
엣지 클램프
압력 표시계
작업 지시등
버저
전원 접속부
정면 좌측 하부 패널
정면 패널
흡인 블로어 유니트
(정면 우측면의 패널내부）
안전커버
67100-N3-00
1-2
1
■ 표시등
현재 장비의 상태를 녹 / 황 / 적색 또는 녹 / 백 / 청색으로 표시합니다 .( 두 가지 패턴에서 색을 선택 )
상태 예 녹색 적/백 황/청
워밍업 , 자동운전중 점등 ..... .....
비상정지시 , 안전커버 스위치 동작 ..... 점등 .....
시스템계열 에러발생시
버저 ON
•
오버 커런트
•
2 차 리미트오버
..... 점등 .....
운전 , 기판 데이터계열 에러발생시
버저 ON
•
에러 정지
•
인터록에 의한 정지상태
..... ..... 점등
부자재 사용불능 상태
솔더
..... ..... 점등
버저
장비의 이상이나 에러 발생 등을 버저로 알립니다 .( 버저에 부착된 링을 좌우로 돌려서 음량을 조절할 수 있습니다 .)
안전커버
이 커버를 열면 무정지 셋업상태로 됩니다 . 마스크 , 스퀴지 , 솔더를 셋업할 경우는 , DOOR LOCK 램프가 소등된 것을
확인하고 커버를 열어 주십시오 . 가동중에는 커버를 닫은 상태로 해 주십시오 .
엣지 클램프 압력 표시계
엣지 클램프의 압력을 표시합니다 .
인쇄부
스퀴지 헤드와 인쇄 테이블로 구성되어 있습니다 . 상세한 내용은 , 후술의「3. 인쇄부」를 참조해 주십시오 .
정면 / 배면 패널
내부에 클리닝 유니트와 컨베이어 유니트 , 비젼 카메라 유니트가 장착되어 있습니다 .
상세한 설명은 , 후술의「4. 컨베이어 유니트」,「5. 클리닝 유니트」,「6. 비젼 카메라 유니트」를 참조해 주십시오 .
클리닝 유니트 , 클리닝용 용제 탱크 ( 정면 / 배면 패널내부 )
인쇄 마스크에 부착한 솔더를 거즈롤로 닦아냅니다 . 상세한 설명은 후술의「5. 클리닝 유니트」를 참조해 주십시오 .
정면좌측 하부패널
패널 내부에 , 서보 컨트롤러가 있습니다 . 가동중에는 반드시 닫아 주십시오 .
정면우측 하부패널
패널 내부에 , 전원 접속부 , 트랜스 , 브레이커가 있습니다 . 가동중에는 반드시 닫아 주십시오 .
메인 스위치
기계의 전원을 ON/OFF 하기 위한 스위치입니다 . 오른쪽으로 돌리면 전원이 ON 됩니다 .
c
주의
전원을 다시 켤 경우에는 , 약 2 초 이상 기다린 후에 켜 주십시오 .
작업 지시등
전후 어느쪽에서 에러가 발생했는지 , 또는 부자재의 보급여부를 노란색으로 점등해서 지시합니다 .
컨베이어 유니트
인쇄 테이블의 하부에 , 컨베이어 유니트가 장착되어 있습니다 . 상세한 설명은 후술의「4. 컨베이어 유니트」를 참조해 주
십시오 .
1-3
1
YSP20 본체
RL(우→좌 흐름)의 장비 배면에서 본 예
클리너 부압
압력 표시계
메인
압력 표시계(1)
메인
압력 표시계 (2)
메인 에어
압력 레귤레이터 (1)
메인 에어
압력 레귤레이터 (2)
USB포트
배면 우측 하부 패널
배면 좌측 하부 패널
에어 공급/배출 스위치
셋업 커버
엣지 클램프
압력 표시계
Previous Interface (Lane 2)
Previous Interface (Lane 1)
Next Interface (Lane 2)
Next Interface (Lane 1)
67101-N3- 00
