1-7
1

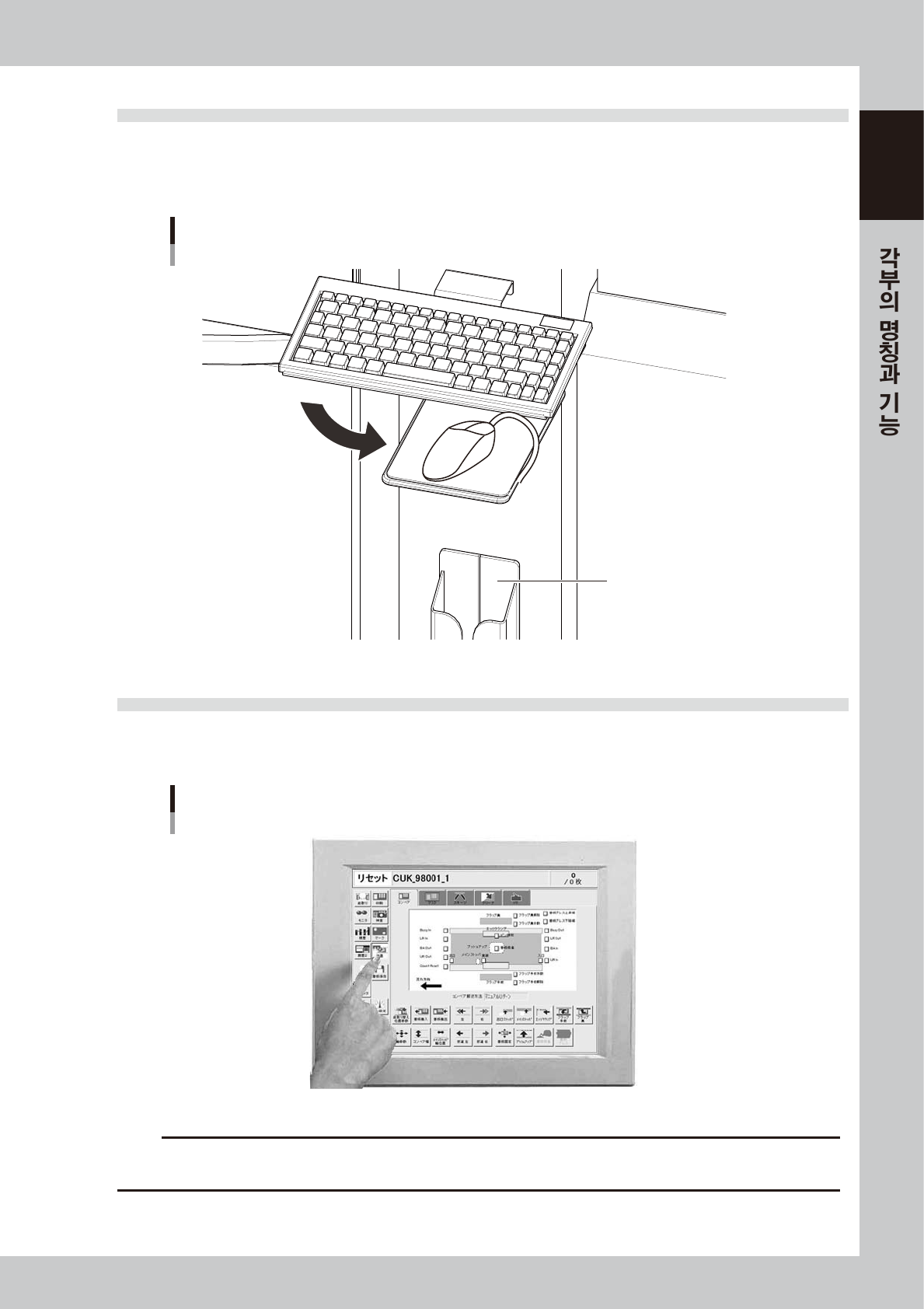

2.2 키보드와 마우스
본체에는 , 조작과 데이터 편집 등에 사용하는 키보드와 마우스가 표준으로 장착되어 있습니다. 조작 디스플
레이상에 아이콘 버튼과 파라미터 항목을 선택할 때에는 , 마우스 커서를 맞추고 , 마우스의 좌측 버튼을 누
릅니다 .
키보드와 마우스
마우스 수납장소
67104 -N3- 0 0
2.3 액정 터치패널 ( 옵션 )
옵션인 액정 터치패널을 겸비하고 있는 장비에서는 , 키보드와 마우스를 사용하지 않고 , 터치 패널상의 아이
콘이나 파라미터 항목을 손가락으로 직접 조작할 수가 있습니다.
터치 패널
옵션
67105-N3-00
n
주의
터치 패널의 표면은 날카로운 것으로 찌르거나 , 강한 힘으로 두드리지 마십시오 . 패널이 파손될 경우가 있습니다 . 터치 패널의 조
작은 손가락으로 해 주십시오 .
1-8
1
3. 인쇄부
인쇄압력 등의 피드백 제어가 가능한 스퀴지 헤드와 고강성 듀얼 스테이지 , 듀얼 마스크 방식의 채용으로 인해 ,
고정밀 , 고속인쇄를 실현합니다 .

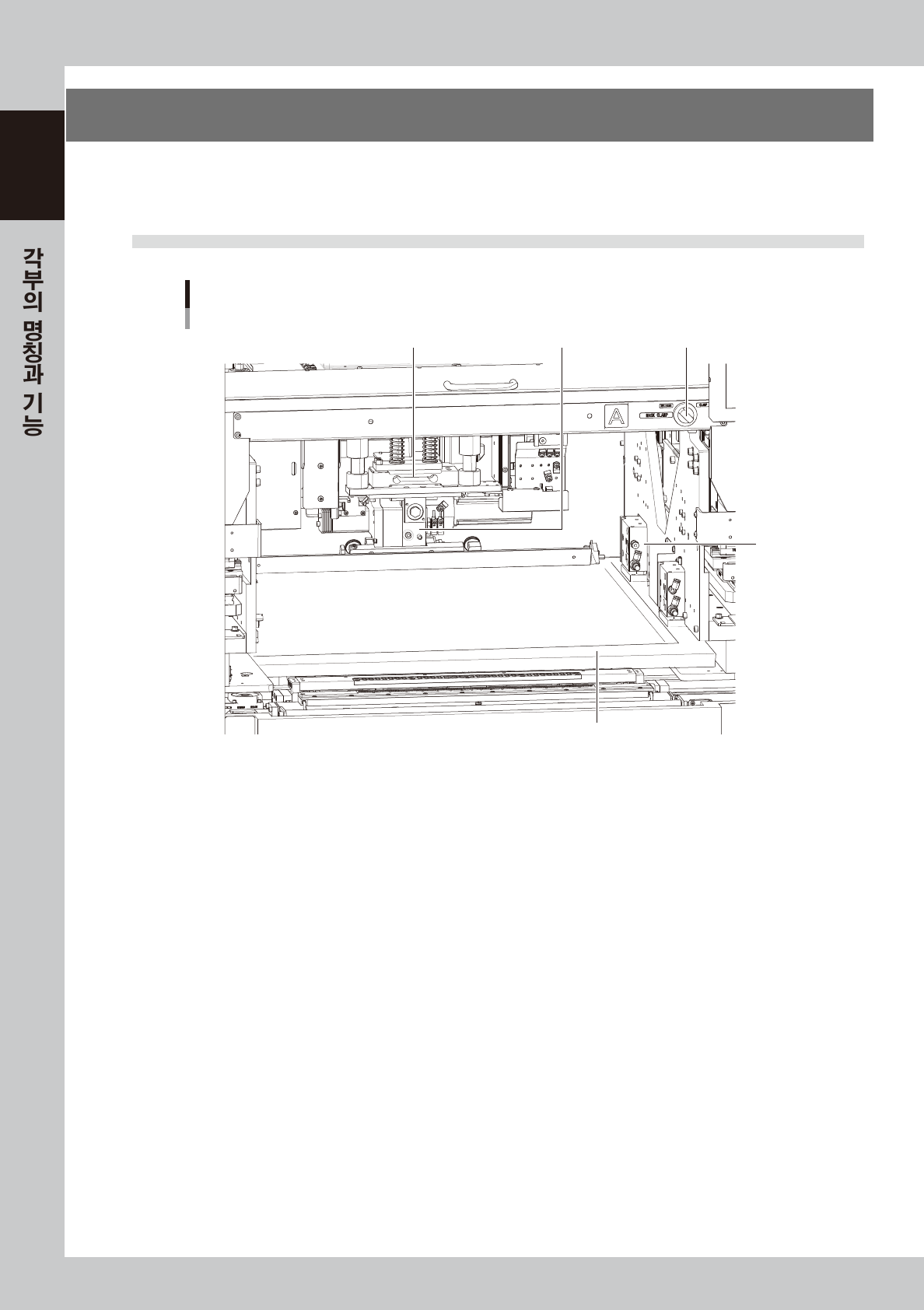

3.1 스퀴지 헤드와 인쇄 테이블
스퀴지 헤드와 인쇄 테이블
1 2 4
3
5
67106 -N3 - 0 0
1. 스퀴지 헤드
스퀴지를 상하 (SZ 축 방향 ). 전후 (SY 축 방향 ) 로 이동시킵니다 . 3S 스퀴지는 R 방향으로도 미세회전합니다 .
2. 스퀴지 홀더
스퀴지를 2 개의 나사로 간단하게 장착할 수가 있습니다 .
3. 마스크 클램프 ( 총 8 군데 )
마스크 프레임을 인쇄부에 고정합니다 . 각 테이블에 4 개씩 ( 총 8 개 ) 마련되어 있습니다 .
4. 마스크 클램프 스위치
좌우로 돌려서 마스크의 언클램프 / 클램프를 실행합니다 .
5. 마스크 ( 사용자 준비품 )
마스크 스톱퍼 핀의 위치를 변경함으로서 , 여러 사이즈의 마스크를 사용할 수 있습니다 . 마스크 사이즈와 마스크 스톱퍼
의 위치관계에 대해서는 , 제 4 장「7.1 마스크 사이즈와 마스크 스톱퍼 핀 위치」를 참조해 주십시오 .
1-9
1

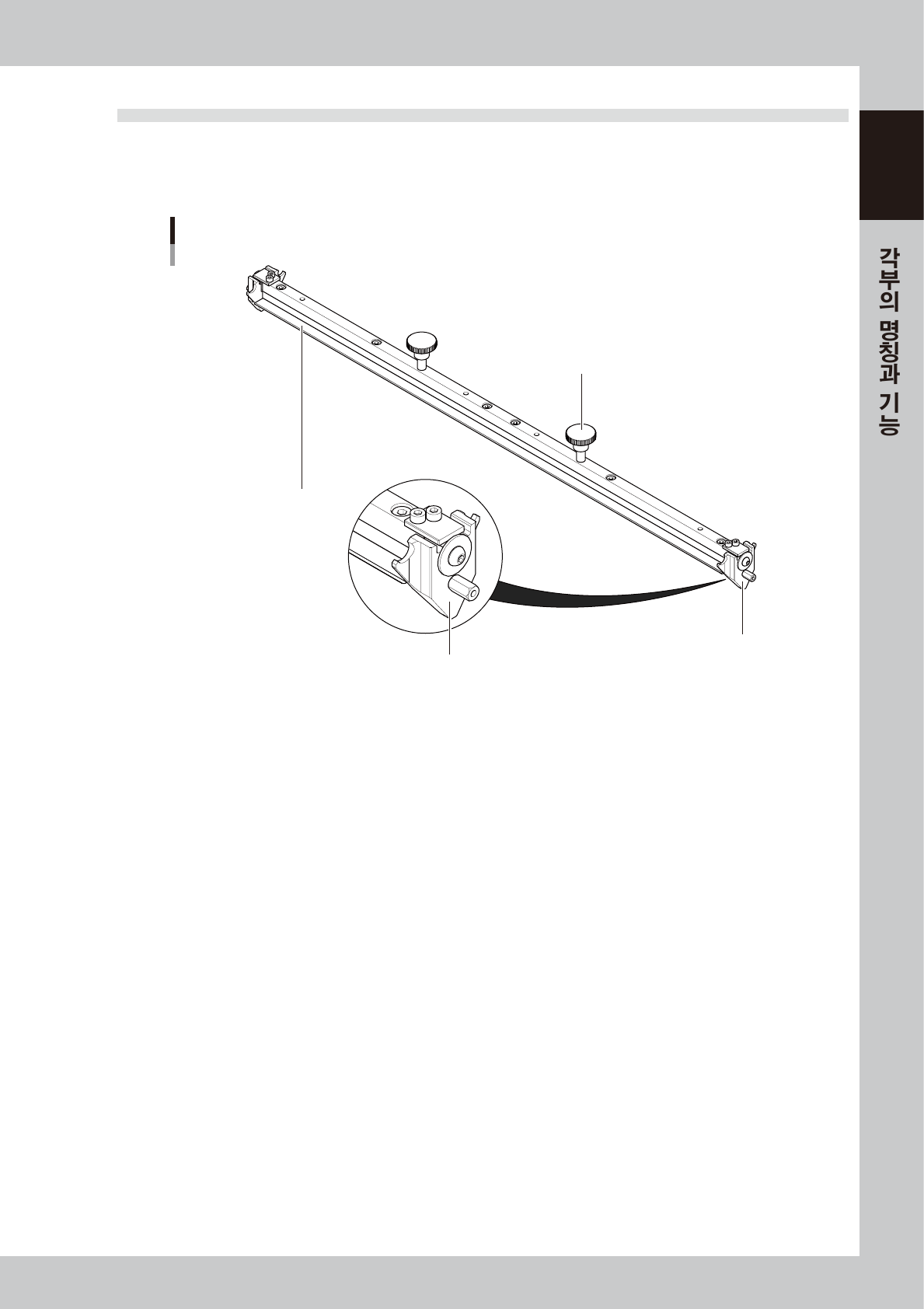

3.2 3S 스퀴지
3S 스퀴지는 , 스퀴지 어택 각도를 임의로 가변할 수가 있습니다. 전진 / 후진 모두 같은 스퀴지 면으로 솔더
를 롤링하므로 , 솔더 사용량의 낭비가 없습니다. 출하시에는 , 주문 내용에 맞춰서 L250mm, L300mm,
L350mm, L400mm, L440mm, L530mm 중에서 메탈 또는 우레탄제의 스퀴지가 장비에 부속됩니다.
3S 스퀴지
1
2
3
3
67107-N3-0 0
1. 스크래퍼
마스크상의 솔더를 균일하게 긁어내면서 기판에 인쇄합니다 . 3S 스퀴지의 스크래퍼부는 , 양날형 우레탄 또는 메탈제로
되어 있습니다 .
2. 고정노브
스퀴지를 헤드부의 홀더에 장착하기 위한 나사입니다 .
3. 사이드 플레이트
마스크상의 솔더가 스퀴지 폭보다 넘쳐 나오지 않도록 합니다 . 끼워 맞춤식이므로 , 스퀴지의 청소시에 간단하게 탈착할
수가 있습니다 .
