1-10 1 3.3 더블 스퀴지 ( 옵 션 ) 더 블 스 퀴 지 에 는 , 메 탈 스 퀴 지 와 우 레 탄 스 퀴 지 가 있 습 니 다 . 출 하 시 에 는 , 주문 내 용 에 맞 춰 서 L 2 5 0mm , L 3 0 0 mm, L 3 5 0mm , L 4 00 mm, L4 4 0 mm, L 5 3 0mm 중 에 서 메 탈 또 는 우 레 탄 제 의 스 퀴 지 가 장 비 에 부 속 됩니다 .…
1-9
1
3.2 3S 스퀴지
3S 스퀴지는 , 스퀴지 어택 각도를 임의로 가변할 수가 있습니다. 전진 / 후진 모두 같은 스퀴지 면으로 솔더
를 롤링하므로 , 솔더 사용량의 낭비가 없습니다. 출하시에는 , 주문 내용에 맞춰서 L250mm, L300mm,
L350mm, L400mm, L440mm, L530mm 중에서 메탈 또는 우레탄제의 스퀴지가 장비에 부속됩니다.
3S 스퀴지
1
2
3
3
67107-N3-0 0
1. 스크래퍼
마스크상의 솔더를 균일하게 긁어내면서 기판에 인쇄합니다 . 3S 스퀴지의 스크래퍼부는 , 양날형 우레탄 또는 메탈제로
되어 있습니다 .
2. 고정노브
스퀴지를 헤드부의 홀더에 장착하기 위한 나사입니다 .
3. 사이드 플레이트
마스크상의 솔더가 스퀴지 폭보다 넘쳐 나오지 않도록 합니다 . 끼워 맞춤식이므로 , 스퀴지의 청소시에 간단하게 탈착할
수가 있습니다 .
1-10
1

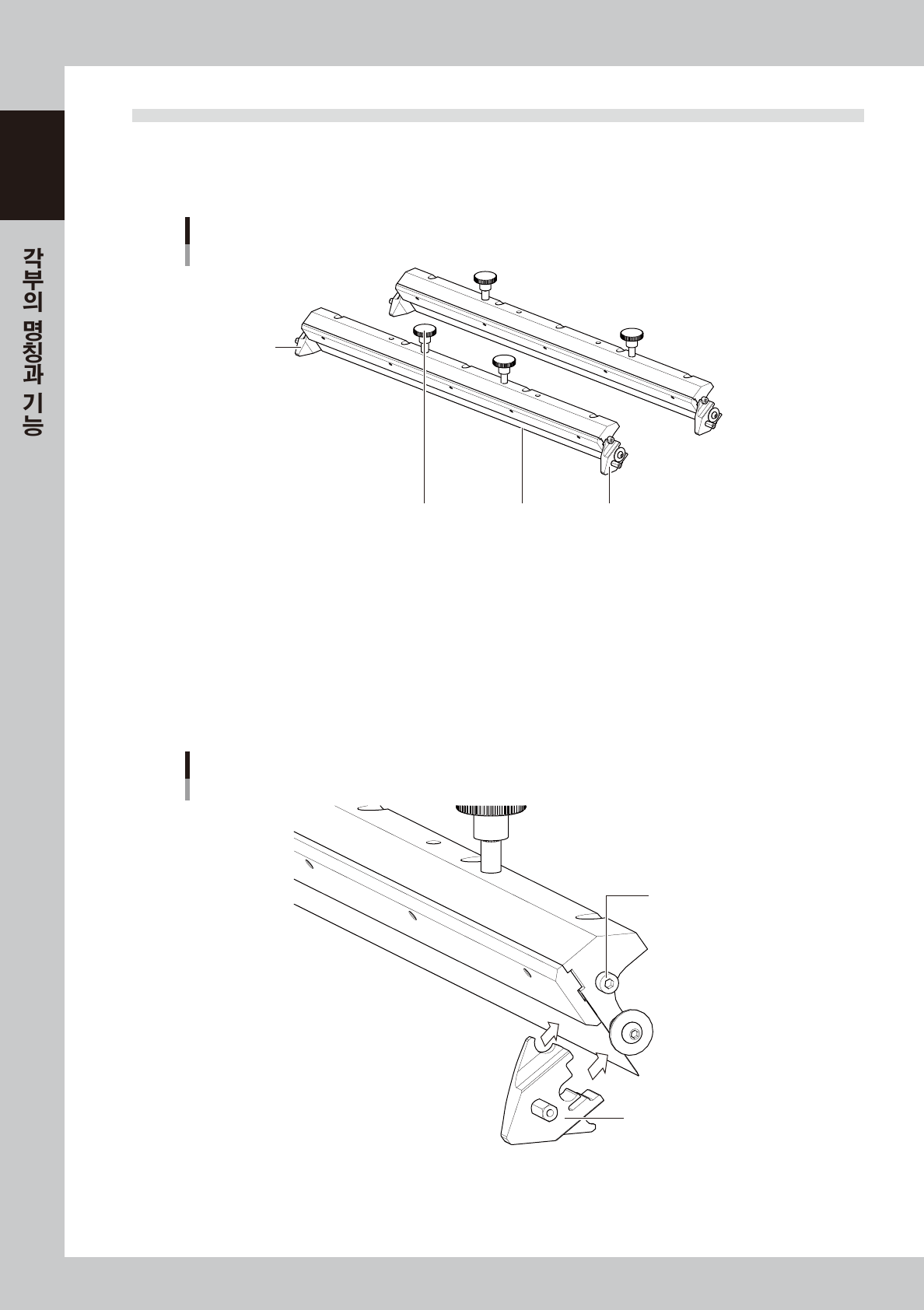

3.3 더블 스퀴지 ( 옵션 )
더블 스퀴지에는 , 메탈 스퀴지와 우레탄 스퀴지가 있습니다. 출하시에는 , 주문 내용에 맞춰서 L250mm,
L300mm, L350mm, L400mm, L440mm, L530mm 중에서 메탈 또는 우레탄제의 스퀴지가 장비에
부속됩니다 .
더블 스퀴지
1
2
3
3
67108-N3-00
1. 스크래퍼
마스크상에 놓은 솔더를 균일하게 긁어내면서 기판에 인쇄합니다 . 스크래퍼부는 우레탄 또는 메탈제로 되어 있습니다 .
2. 고정노브
스퀴지를 헤드부의 홀더에 장착하기 위한 나사입니다 . 고정노브의 간격이 좁은 스퀴지를 앞쪽에 장착합니다 .
3. 사이드 플레이트
마스크상의 솔더가 스퀴지 폭보다 넘쳐 나오지 않도록 합니다 .
메탈 스퀴지를 사용하고 있을 경우는 , 사이드 플레이트의 홈 부분을 가이드 핀에 맞춰서 끼워 넣고 , 나사를 조여서 고정
해 주십시오 .
더블 스퀴지용 사이드 플레이트
사이드 플레이트
가이드 핀
67109-N3-00
1-11
1
4. 컨베이어 유니트
기판 (PCB) 을 고정하기 위해 사용하는 컨베이어 유닛에 대해서 설명합니다 .
n
요점
듀얼 레인의 경우는 , 본체 앞쪽이 레인 1, 뒤쪽이 레인 2 가 됩니다.
4.1 기판 고정부 ( 고정 유니트 )
고정 유닛은 , 반입된 기판을 인쇄부에 고정합니다. 비젼인식과 티칭시에는 , 서보제어 XY 축에 의해 이동합
니다. 컨베이어 폭은, 기판폭 ( 기판 사이즈 Y) 에 대응해서 자동으로 조정됩니다.
기판 고정부
고정 유니트
2
1
3
4
67110 -N3 - 00
1. 메인 스톱퍼
컨베이어내에 반입된 기판을 인쇄위치에서 정지시킵니다 .
2. 푸쉬업 플레이트
기판을 아래 방향에서 고정하기 위해 , Servo 제어로 상승합니다 . 이 플레이트에는 매트릭스 형상에 핀 삽입용 홀이 있으
므로 , 핀을 꽂아서 사용합니다 .( 면 받침 지그는 옵션 )
3. 플랩
기판의 양쪽 틀을 위에서부터 제어해서 휘어오름을 교정합니다 . 기판 고정시에 자동적으로 동작합니다 .
4. 엣지 클램프
기판을 측면에서 눌러서 컨베이어상에 고정합니다 .
