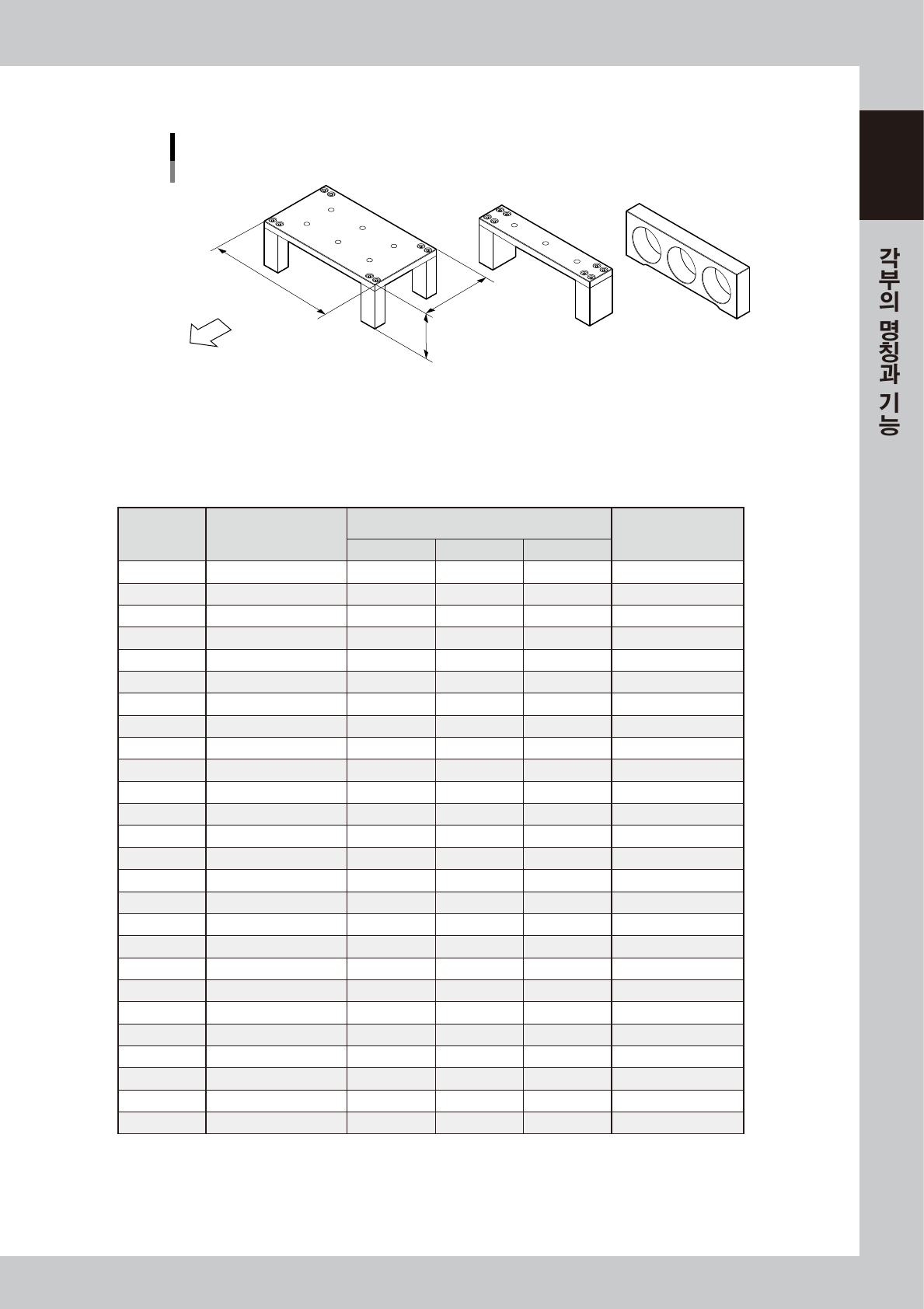

● 면 받침 지그의 편성
면 받침 지그 치수와 편성표
장비 정면
（89mm, 15열） （33mm, 5열） （19mm, 3열）
A B C
W
L : 159mm
H : 55mm
67112-N3 -0 0
다음 표는 기판 사이즈별로 A~C 의 블록을 W 방향으로 몇개를 배치하고 , 몇열의 핀을 병용해서 대응할 것인가
를 나타냅니다 . 아래 표에 따라서 블록 및 핀을 기판 사이즈에 맞춰서 편성해 주십시오 .
■ 면 받침 지그의 편성 일람표
열수 대응 기판사이즈 (W)
면 받침 지그 종류 / 사용개수
핀 병용 ( 열 )
A B C
5 50~52 0 1 0 0
6 52~59 0 0 2 0
7 59~66 0 0 2 1
8 66~73 0 1 1 0
9 73~80 0 1 1 1
10 80~87 0 2 0 0
11 87~94 0 2 0 1
12 94~101 0 1 2 1
13 101~108 0 2 1 0
14 108~115 0 2 1 1
15 115~12 2 1 0 0 0
16 122~129 0 2 2 0
17 129~136 0 2 2 1
18 136~143 1 0 1 0
19 143~150 1 0 1 1
20 150~157 1 1 0 0
21 157~164 1 0 2 0
22 164~171 1 0 2 1
23 171~178 1 1 1 0
24 178~185 1 1 1 1
25 185~192 1 1 1 2
26 192~199 1 1 2 0
27 199~206 1 1 2 1
28 206~213 1 2 1 0
29 213~220 1 2 1 1
30 220~227 2 0 0 0
1-14
1
열수 대응 기판사이즈 (W)
면 받침 지그 종류 / 사용개수
핀 병용 ( 열 )
A B C
31 227~234 1 2 2 0
32 234~241 1 2 2 1
33 241~248 2 0 1 0
34 248~255 2 0 1 1
35 255~262 2 1 0 0
36 262~269 2 1 0 1
37 269~276 2 1 0 2
38 276~283 2 1 1 0
39 283~290 2 1 1 1
40 290~297 2 2 0 0
41 297~30 4 2 2 0 1
42 304~311 2 2 0 2
43 311~318 2 2 1 0
44 318~325 2 2 1 1
45 325~332 3 0 0 0
46 332~339 3 0 0 1
47 339~346 3 0 0 2
48 346~353 3 0 1 0
49 353~360 3 0 1 1
50 360~367 3 1 0 0
51 367~374 3 1 0 1
52 374~381 3 1 0 2
53 381~388 3 1 1 0
54 388~395 3 1 1 1
55 395~402 3 2 0 0
56 402~409 3 2 0 1
57 409~416 3 2 0 2
58 416~423 3 2 1 0
59 423~430 3 2 1 1
60 430~437 3 2 1 2
61 437~444 3 2 2 0
62 444~451 3 2 2 1
63 451~458 3 2 2 2
64 458~460 3 2 2 3
c
주의
면 받침 지그는 매트릭스 플레이트의 홀에 끼워서 고정합니다 . 매트릭스 플레이트상에 솔더 등이 떨어져서 묻어 있거나 , 이물질
이 없는지 확인한 후에 장착해 주십시오 . 또 , 매트릭스 플레이트에서 벗어나서 배치하면 장비를 손상시킬 우려가 있으므로 주의
해 주십시오 .
c
주의
여기에서 설명하고 있는 면 받침 지그는 YSP20 의 전용입니다 . 다른 장비에서 사용하면 장비에 중대한 손상을 입힐 우려가 있으
므로 , YSP, YSP20 이외의 장비에서는 절대로 사용하지 말아 주십시오 .
1-15
1
4.3 YTC( 옵션 )
옵션인 YTC 는 , YSP20 에서 반송된 기판 (PCB) 을 후공정으로 반송합니다. 컨베이어 폭은 기판폭 ( 기판
사이즈 Y) 에 대응해서 자동으로 조정됩니다.
또한 , YTC 를 겸비한 YSP20 에서는 , YTC 측에서 인쇄상태의 육안검사를 실시합니다.
참고
YTC 의 조작에 관해서는 , 별책「옵션 메뉴얼」의「YTC」를 참조해 주십시오 .
YTC 본체
안전 커버
안전 셔터
오퍼레이션 패널
이동용 캐스터 바퀴(4군데)
67113-N3-00
