2-10
2
2.1 시작전 점검을 한다
장비의 전원을 투입하기 전에 다음 항목을 확인해 주십시오 .
e
w
경고
장비 내부를 점검할 때는 반드시 비상정지 상태로 해 주십시오 .
■ 시작전 점검일람
점검 부분 확인 포인트 참조
컨베이어 유니트
컨베이어 유니트나 푸쉬업 플레이트상에 이물질이 없을 것 .
생산할 기판의 폭을 넘는 위치에 면 받침 지그나 매트릭스가
세팅되어 있지 않을 것 .
매트릭스 핀이 빠져서 떨어져 있지 않을 것 .
제 1 장 「4. 컨베이어 유니트」
마스크 카메라 마스크 카메라상에 이물질이 없을 것 .
스퀴지
스퀴지 고정노브가 단단히 조여져 있을 것 .
스퀴지를 스크래퍼 부분에 흠집
•
결함
•
마모가 없을 것 .
솔더나 이물질의 부착이 없을 것 .
제 1 장「 3 . 인 쇄 부」
클리닝부
클리너 거즈가 정확하게 세팅되어 있을 것 .
클리닝용 알코올이 충분하게 보충되어 있을 것 .
제 1 장「5. 클리닝 유니트」
마스크 스톱퍼 핀 위치
사용할 마스크 프레임의 사이즈에 맞는 위치에
스톱퍼 핀이 고정되어 있을 것 .
제 4 장「7.1 마스크 사이즈와
마스크 스톱퍼 핀 위치」
안전커버 , 패널 , 셋업커버 상부도어 ( 안전커버 ) 나 장비의 패널이 모두 닫혀 있을 것 .
솔더
인쇄하기 전까지는 상온 상태로 되어 있어야 하며 ,
잘 교반되어 있을 것 .
솔더 제조사의 설명서 참조
YTC( 옵션 )
컨베이어상에 기판이 남아있지 않을 것 .
솔더의 부착이나 이물질이 없을 것 .
안전커버가 닫혀 있을 것 .
「옵션 메뉴얼」의「YTC」참조
2-11
2

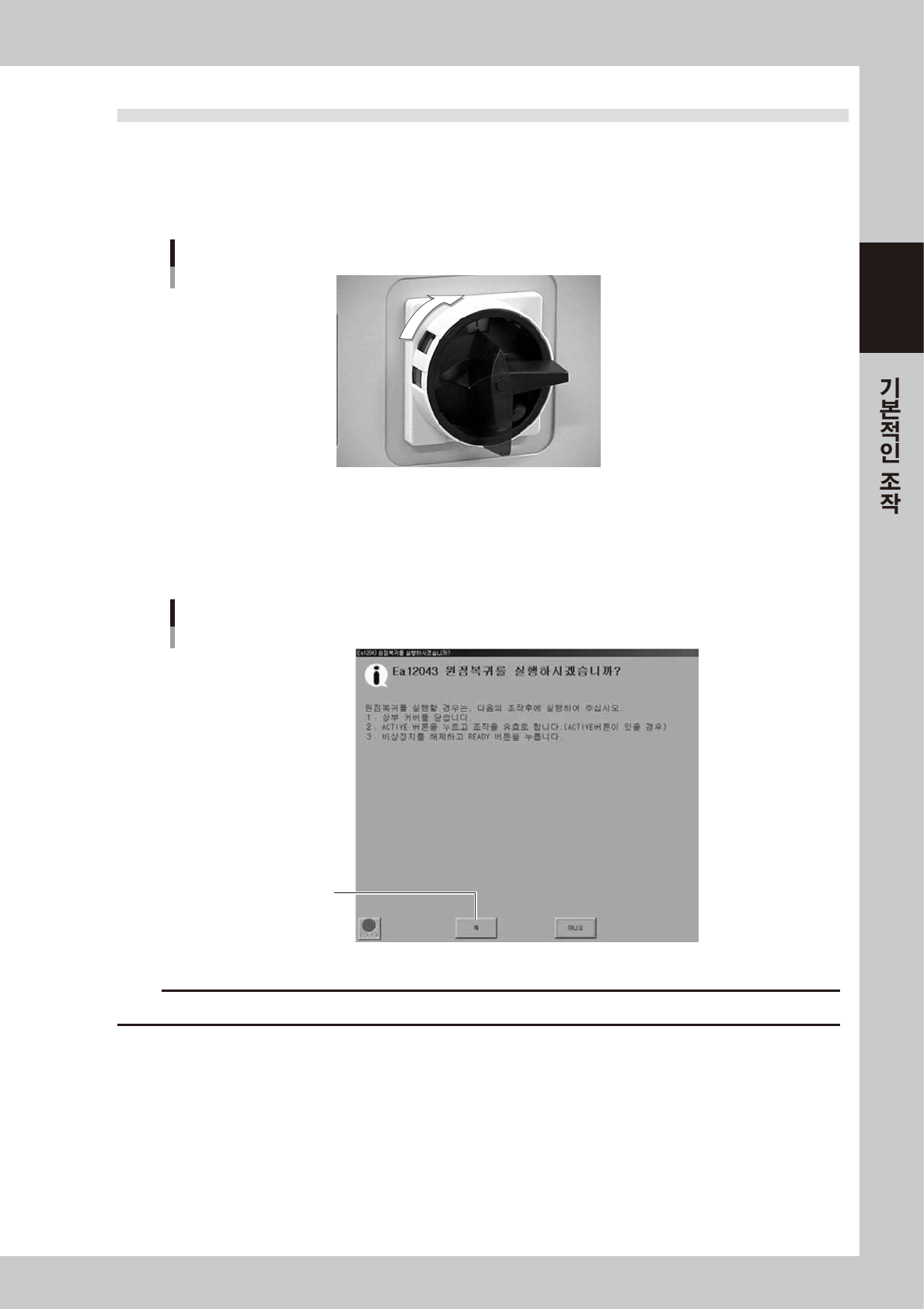

2.2 장비를 기동한다
1
전원 스위치를 ON 으로 합니다 .
장비 본체의 전원 스위치를 오른쪽으로 돌려서 ON 으로 해 주십시오 . 초기화 처리중 화면이 표시되어 ,
장비의 운전에 필요한 프로그램을 읽어 들입니다 .
ON
OFF
전원 스위치
67202-N3-00
2
원점복귀를 실행합니다 .
초기화 처리후 , 조작 패널에「원점복귀」대화창이 표시되므로 , 메시지에 따라 원점 복귀시켜 주십시오 .
복귀가 완료되면 초기 화면으로 됩니다 .
「원점복귀」대화창
[예]를 누르면
원점복귀를 실행한다
68201-N3-0 0
c
주의
원점복귀 동작을 할 때에는 , 반드시 스퀴지를 탈착한 후에 실행해 주십시오 .
2-12
2
3

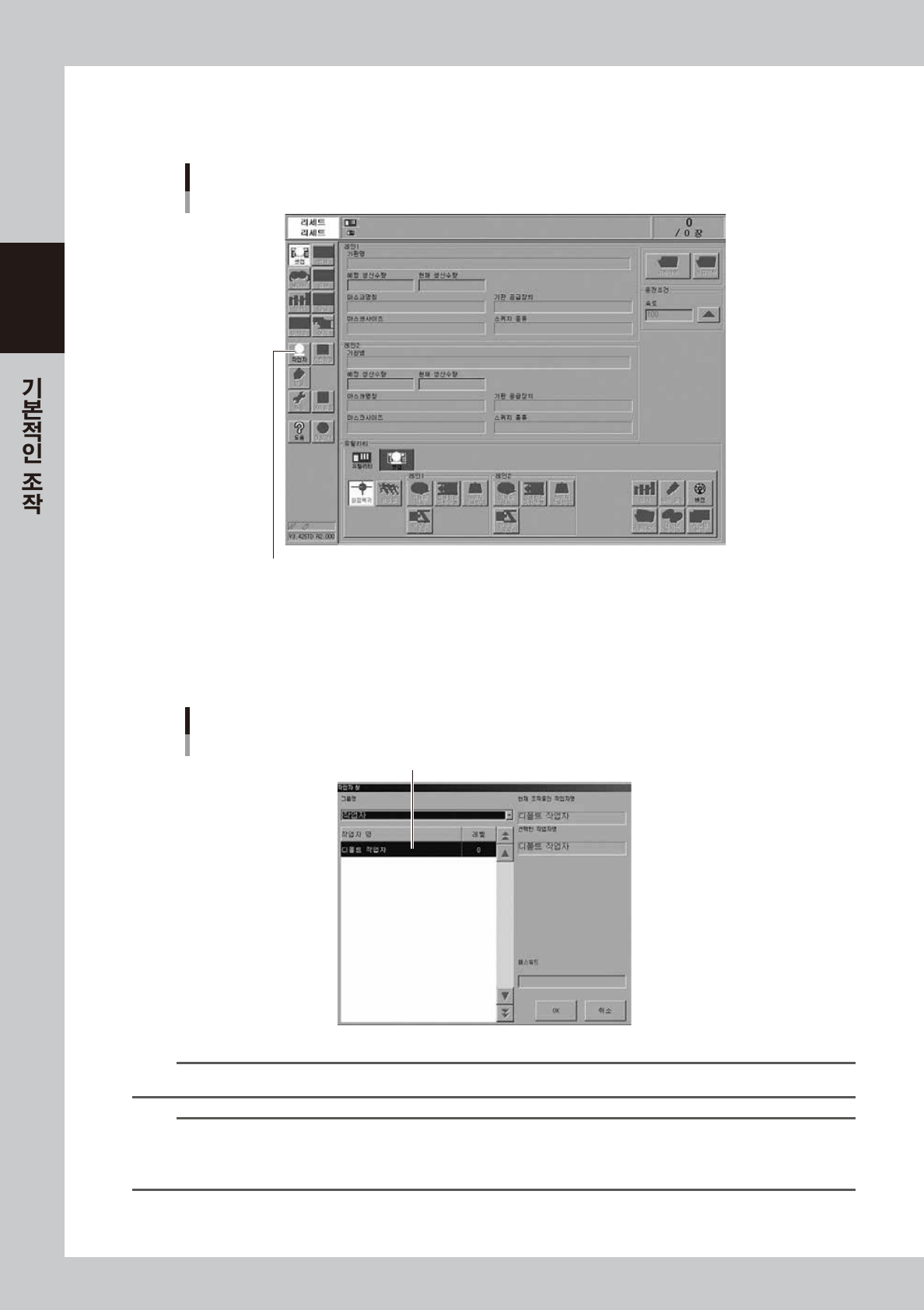

조작 화면의 [ 작업자 ] 버튼을 누릅니다 .
작업자를 지정하기 위한「작업자 윈도우」가 표시됩니다 .
[작업자] 버튼
[작업자] 버튼
68202-N3-00
4
작업자를 지정하고 , 패스워드를 입력합니다 .
필요에 따라 「그룹명」 리스트로부터 , 「관리자」또는「작업자」를 선택할 수 있습니다 .
패스워드가 일치하면 , 초기화면 ( 기판선택 전의 셋업화면 ) 이 됩니다 .
작업자를 지정한다
작업자를 선택하고 [OK] 버튼을 누른다
68203-N3-00
참고
기판선택이나 일상적인 생산작업에 대해서는 본 장을 숙지한 후 ,「제 4 장 일상의 작업」을 참조 하십시오 .
참고
지정한 작업자 조작허가 레벨의 설정에 따라, 유효한 메뉴버튼이 달라집니다 . 예를 들어 , 출하시의「디폴프 작업자」의
조작레벨은 [ 레벨 0] 으로 설정되어 있고 , 기본적인 조작만 허가되어 있습니다. 이 레벨은 필요에 따라 변경할 수 있습니다.
그리고 패스워드와 조작 레벨의 설정에 따라 작업자의 추가, 조작허가 항목의 설정이 가능합니다 .
