1.8 가동부로의 손 진입에 관하여
본 장비를 실제로 사용할 경우, 고객이 준비한 설비와 사용조건에 따라서는 가동부에 손이 들어갈 경우가
있습니다 .
그러한 경우의 개구부 및 틈새에 대한 안전대책 ( 위험회피 장치 ) 으로서 아래의 옵션기구를 사용해 주십시
오.

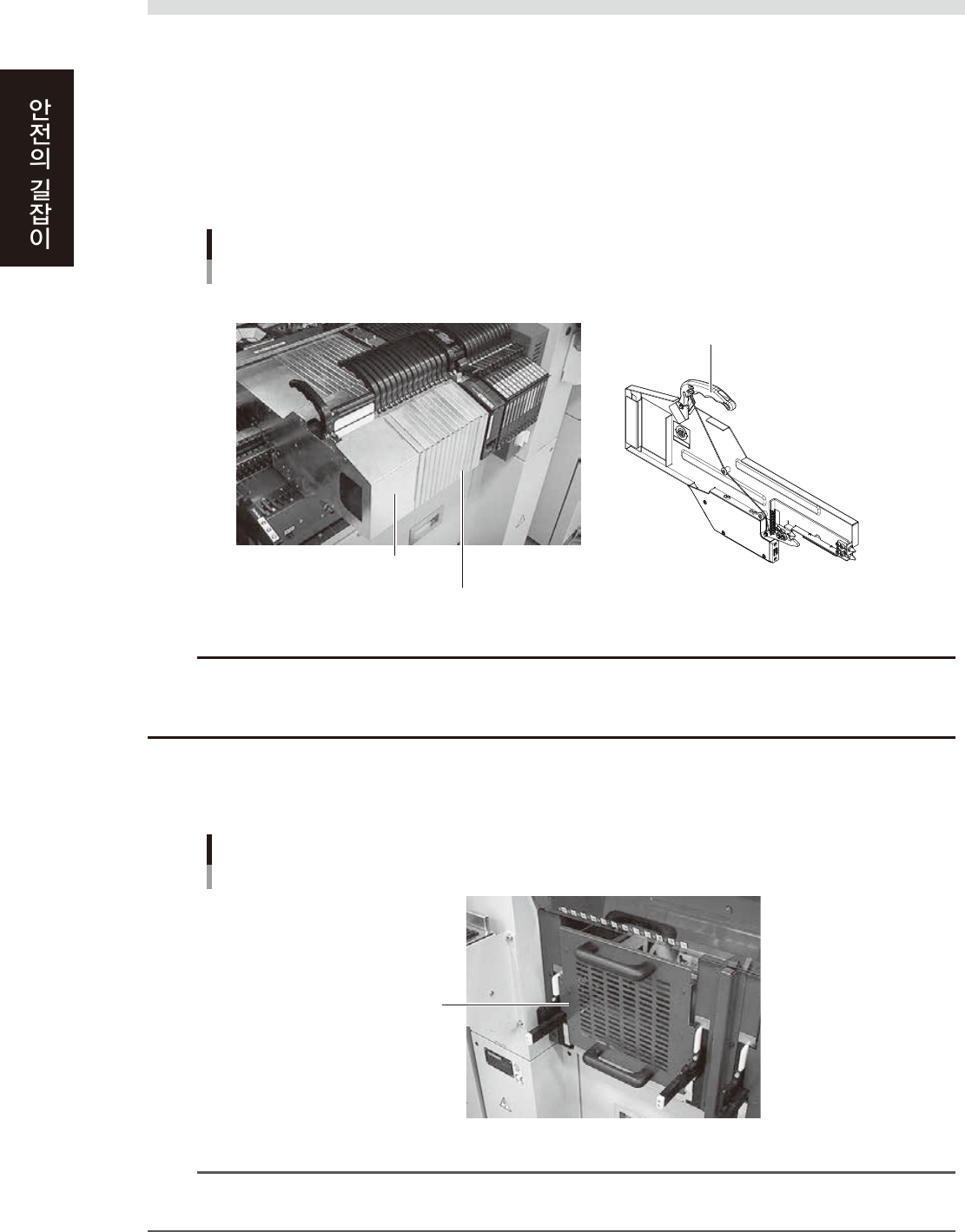

■ 더미피더
피더간의 틈새를 채우기 위한 안전대책으로서 사용합니다 . 일반 피더와 마찬가지로 피더플레이트에 장착해서 손이 들어가
지 않도록 대책해 주십시오 .
손 진입 방지
더미피더
클램프 레버
더미피더 (와이드 사이즈)
더미피더 (8mm 사이즈)
91203-L0-20
c
주의
더미피더의 탈 / 장착은 , 반드시 비상정지 버튼을 누르고 커버를 열어서 작업해 주십시오 . 가동중의 탈 / 장착은 불가능한 구조로
되어 있습니다만 , 경고를 무시하고 가동중에 더미피더를 탈 / 장착시키면 , 중대한 사고를 일으킬 우려가 있으므로 , 주의하여 주십
시오 .
■ 원스톱 커버 ( 일괄교환 대차 사양 , YSM40 은 제외 )
일괄교환 대차 사양의 장비에서 대차를 사용하지 않을 경우에 대차 세팅부에 끼워서 손의 진입을 방지합니다 .
손 진입 방지
원스톱 커버
원스톱 커버(일괄교환 대차용)
912 0 4 -L0 -10
n
요점
가동중에 원스톱 커버의 탈착은 불가능합니다. 탈착시키려면 대차 세팅부를 상하로 동작시킬 필요가 있으므로 , 반드시 장비
를 정지상태로 해 주십시오 .
v

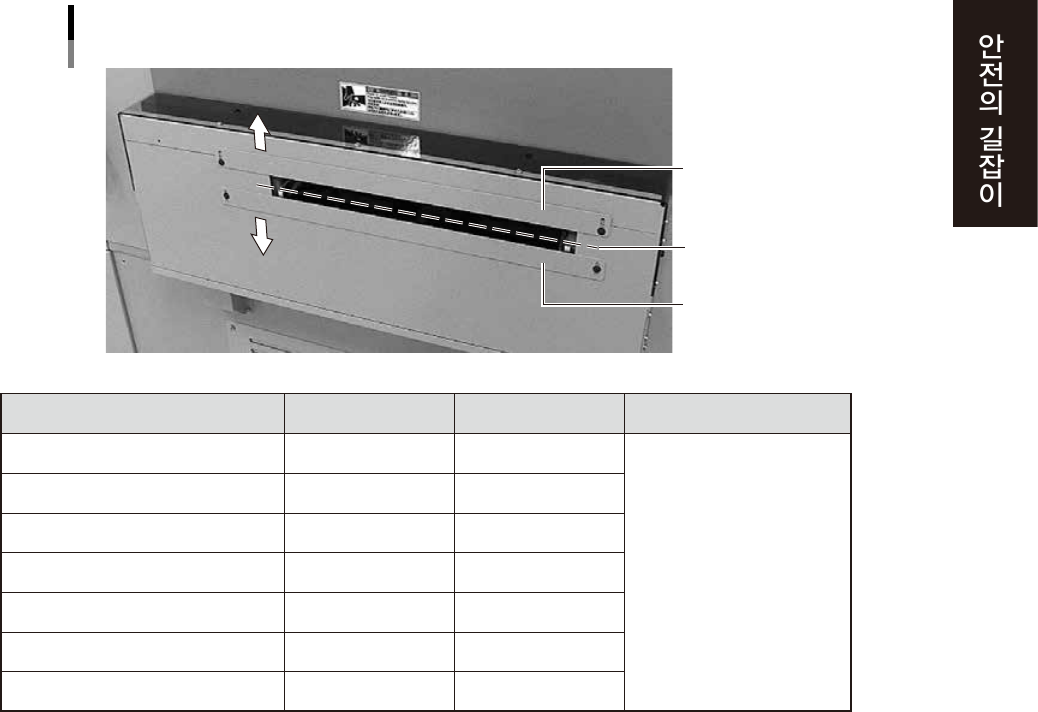

■ Muzzle 플레이트
기판 반송용 입구와 출구의 개구부에 대한 안전대책으로서 사용합니다 . 플레이트는 가동식으로 되어 있으므로 , 생산할 기
판에 맞춰서 장착위치를 변경해 주십시오 .
Muzzle 플레이트
Muzzle 플레이트 위쪽
Muzzle 플레이트 아래쪽
기판반송면
91205-L 0 -00
기판위쪽 기판 아래쪽 비고
YS100/YS88 8.0~38.5mm 1.0~31.0mm
기판 반송면에서부터
YS12, YS12P, YS12F, YS24, YS24X 5.0~20.0mm 4.2~39.2mm
YSM40 0~44.0mm 0~39.0mm
Z:LEX(YSM20) 0~36.0mm 4~40.0mm
YC8 13.4~80.4mm 4.6~39.2mm
YSP 0~6.6mm 0~26.4mm
YSi-V 0~48mm 0~102mm
vi
1.9 용제의 취급에 관해서 ( 인쇄기 )
솔더 인쇄중 또는 준비시에 클리닝용 유기용제를 취급할 경우, 다음 사항에 충분히 주의해 주십시오 .
용제 취급시의 위험
1. 인체에 유해
유기용제는 사용중 항시 증발되고 주위의 공기를 오염시킵니다 . 용제 증기를 흡입하거나 접촉하면 인체에 해를 끼칠 수 있
습니다 .
2. 인화성
유기용제는 인화성이 높은 물질입니다 . 잘못 취급하면 쉽게 착화됩니다 .
3. 장비에의 악영향
용제에 따라서는 장비내에서 사용되는 클리닝 장치의 부품 , 전기케이블 피막 , 기타 수지제품 등을 열화시킬 수 있습니다 .
용제로 인한 위험을 방지하기 위하여
1. 유해 용제증기를 장기간 흡입하지 않는다 .
2. 용제 주변에서 화기를 사용하지 않는다 . 절대로 화기를 용제에 가까이 하지 않는다 .
3. 지정된 용제만을 올바른 방법으로 사용한다 . 사용한 용제를 반복해서 다시 사용하거나 다른 용제와 혼합하지 않는다 .
1.10 X 선 장치의 취급에 대해서 (X 선 검사기 )
YS 시리즈의 검사기에는 , X 선 장치를 장착하고 있는 장비가 있습니다. X 선 장치를 사용할 경우의 주의사
항에 대해서 다음과 같이 나타냅니다.
1. X 선원의 X 선 조사창에는 , 매우 얇은 베릴륨이 사용되고 있습니다 .
•베릴륨의분진은급성독성 / 만성독성의우려가있으므로 ,흡입하면호흡기장해를일으킬기능성이있습니다 .
•
안전상 , X 선 조사창을 직접적으로는 만질 수 없는 구조로 되어 있습니다만 , 만일 어떠한 원인으로 X 선 조사창이 파손
되었을 경우에는 , 곧장 전원 스위치를 끄고 분진을 흡입하지 않도록 충분히 주의해 주십시오 .
•
염소 가스는 , X 선관의 베릴륨창을 부식시켜서 X 선관이 파손될 경우가 있습니다 . 염소 가스가 발생하는 환경에서는 ,
사용하지 마십시오 . 염화 비닐 등의 염소계 가스를 발생시킬 우려가 있는 샘플을 취급할 경우에는 , 충분히 주의해 주십
시오 .
2. X 선 장치를 장착하고 있는 장비는 커버 등에 납을 사용하고 있습니다 .
보통 납 부분을 직접적으로 만질 수 없는 구조로 되어 있습니다만 , 중금속이므로 , 충분한 주의가 필요합니다 .
3. X 선원을 장착하고 있는 장비에는 , 안전키가 설치되어 있습니다 .
안전키의 관리는 반드시 관리자가 책임지고 관리해 주십시오 .
4. X 선의 안전교육에 관해서
폐사의 X 선 장치는 , 장치밖으로의 X 선 누설량을 가능한한 저감하도록 설계되어 있습니다 .
따라서 , 전리 방사선 장해 방지 규칙 제 3 조 ( 일본 법령 ) 에 정해진 관리 구역의 설정은 불필요합니다 .
안전교육에 관한 법률상의 의무는 없습니다만 , 사용하는 해당국의 국내 법령에 따라 고객께서 자체적으로 실시해 주실 것
을 당부드립니다 .
참고
안전 교육은 , 원자력 안전법 시행규정에 정해져 있는 안전 관리 내용을 권장합니다.
