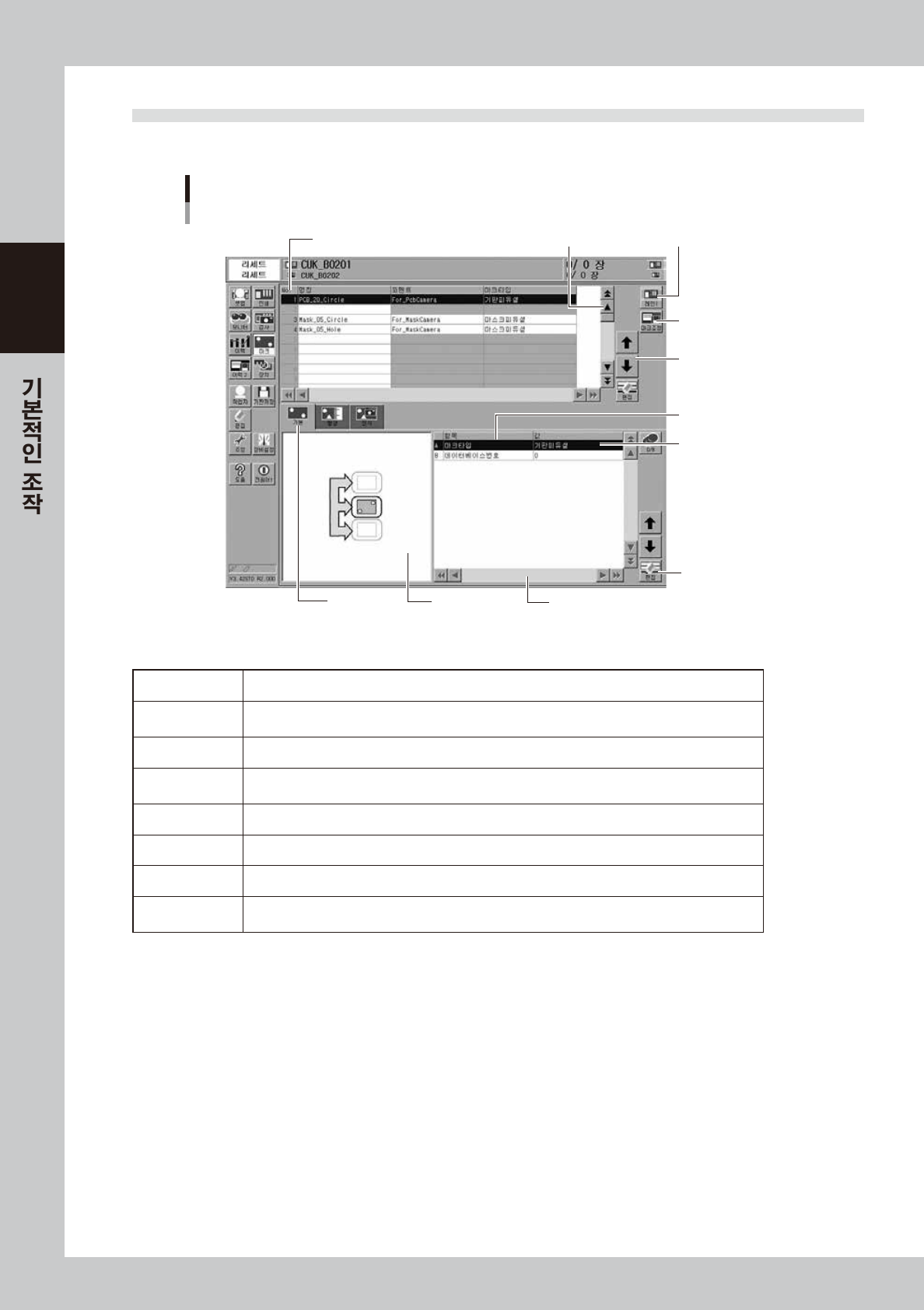

3.2 각종버튼과 입력박스
조작 화면상에는 각종버튼 , 선택탭 , 입력박스가 사용되고 있습니다.
행이동 버튼
세로 스크롤바 & 버튼
조작화면 예
마크 화면
편집버튼
조작 버튼
레인전환 버튼
가로 스크롤바 & 버튼
보조화면
선택탭
파라미터 리스트
파라미터 입력란
데이터No. 리스트
68207-N3-00
■ 화면상의 기타 버튼
선택탭 이 탭을 선택하면 파라미터 입력화면의 전환이 가능합니다 .
파라미터 입력란
파라미터의 선택과 입력을 실행합니다 . 키보드 조작시에는 더블클릭하면 편집가능합니다 .
터치패널 조작시는 화면우측 하단의 [ 편집 ] 버튼을 눌러서 편집박스를 팝업시켜 입력합니다 .
스크롤바 & 버튼 데이터 No. 리스트와 파라미터 리스트에 미처 다 표시되지 않은 항목을 보고자 할 때 사용합니다 .
레인전환 버튼
듀얼 레인용 기판 데이터를 전환할 수가 있습니다 .
한쪽 레인만의 기판데이터를 선택했을 경우는 , 표시되지 않습니다 .
조작버튼 목적에 따른 다음의 조작 화면과 박스가 열립니다 .
행이동 버튼 데이터 No. 리스트와 파라미터 리스트내의 커서행을 상하로 이동시킵니다 .
편집버튼 선택되어 있는 항목과 파라미터의 편집 대화창이 표시됩니다 .
보조화면
파라미터의 입력에 도움이 되는 정보를 일러스트 등으로 표시합니다 .
파라미터 리스트와 보조 화면내의 알파벳은 서로 대응하고 있습니다 .

제 3 장 인쇄의 길잡이
양호한 인쇄를 실행하기 위한 데이터의 설정과 셋업 작업에 대해서 설명합니다 . 또한 , 인쇄 트러블의
증상에서 발생원인이 되는 조건과의 관계를 설명합니다 .
「제 4 장 일상의 작업」을 실행하기 전에 본 장을 읽어 주십시오 .
목차
1. 인쇄조건 추출의 흐름 3-1
2. 각 데이터 및 조건의 설정 3-2
2.1 부자재
•
셋업정보 3-2
2.2 위치맞춤 옵셋 설정 3-4
2.3 롤링 3-5
2.4 인쇄조건
•
생산조건 3-6
3. 각 설정항목의 상세 3-7
3.1 기판고정 3-7
3.1.1 엣지클램프 프레셔 3-7
3.1.2 백업 지그 3-7
3.2 기판 & 마스크 마크인식 ( 마크위치 ) 3-8
3.3 위치맞춤 옵셋 3-8
3.4 스퀴징 ( 롤링 ) 3-9
3.4.1 스퀴지 속도 3-9
3.4.2 스퀴지 인압 3-9
3.4.3 어택 앵글 ( 도 ) 3-9
3.5 솔더 공급간격 3-10
3.6 판 분리 3-10
3.6.1 판분리의 속도 3-10
3.6.2 판분리의 거리 3-10
3.7 클리닝 3-11
3.7.1 클리닝 간격 3-11
3.7.2 반복 횟수 3-11
3.7.3 클리닝 스피드 3-11
4. 증상으로 보는 트러블의 원인 3-12
4.1 위치 틀어짐 3-12
4.2 소납 3-12
4.3 충전부족 3-12
4.4 번짐
•
브릿지 3-13
4.5 스크랩 불량 3-13
4.6 솔더 끌림 3-13
4.7 솔더결함
•
마스크의 잔류솔더 3-13

3-1
3
1. 인쇄조건 추출의 흐름
양호한 인쇄를 실행하기 위한 조건추출 ( 데이터의 설정 ) 및 셋업작업에 관해서 플로우 형식으로 다음과 같이 표
시합니다 .
•
조건 추출을 실행하기 전에 , 기본적인 데이터의 입력 및 셋업작업이 완료되어 있어야 합니다 .
•
조건 추출로 인한 파라미터의 변경 결과는 , 솔더 / 마스크 상태에 따라서 다소 차이가 있습니다 .
•
제일 처음에는 디폴트값으로 인쇄를 하고 , 그 결과에서 서서히 조건을 추출하는 방법을 권장합니다 .
인쇄조건 추출의 흐름
작업내용 설정항목 관련 트러블
셋업작업
기판데이터의 입력
・위치맞춤 옵셋 X, Y, R
・기판 사이즈
・마스크 정보
・스퀴지 종류
・엣지클램프 프레셔
・피듀셜 위치좌표
・백업지그 세팅
・기판 고정상태 확인
・마크정보의 확인
인쇄 틀어짐
과납
브릿지
인쇄 틀어짐
솔더 늘어짐(꼬리)
솔더결함・마스크에 잔류솔더
과납・브릿지
소납
스크래핑 불량
충전부족
・인쇄압력
・스퀴지 속도
・어택각도
・판분리 속도
・판분리 거리
・위치맞춤 옵셋 Z
・솔더공급 간격
솔더결함・마스크에 잔류솔더
과납・브릿지
・클리닝 간격
・반복 횟수
・클리닝 속도
위치맞춤 옵셋
클리닝 조건
인쇄상태 확인
그래픽 위치맞춤
테스트 인쇄
롤링
67300-N3-00
n
요점
작업 순서의 상세한 내용이나 파라미터의 내용에 관해서는 , 본 장의 각 항목을 참조해 주십시오 .
