3-10
3
3.5 솔더 공급간격
█
기능
한 번의 솔더 투입으로 몇장의 기판을 인쇄할 것인지 설정하는 파라미터입니다 .
█
설정범위와 초기값
0~9999 장의 범위에서 설정할 수 있습니다 . 초기값은 50 장 입니다 .
█
설정방법
기판 1 장당 솔더의 소비량 g( 그램 ) 에서 투입량에 대한 비율로 입력수치를 결정합니다 . 보통은 투입량에 대해서 10~20%
를 소비하는 장수를 입력합니다 .
예 ):
기판 1 장당 소비량을 1g, 솔더 투입량을 100g 으로 한다면 , 솔더를 10~20g 소비하는 장수 , 즉 10~20 장을
「솔더 공급간격」에 입력합니다 .
3.6 판 분리
판분리의 설정
기판
마스크
인쇄 높이에서의
분리 (0.001단위)
[0.0017.000mm]
판분리 속도 (0.001단위)
[0.00120.000mm/s]
67302-N3-00
3.6.1 판분리의 속도
█
기능
판 분리할 때의 속도 파라미터입니다 .
█
설정범위와 초기값
0.001~20.000mm/sec 의 범위에서 설정할 수 있습니다 . 초기값은 3.000mm/sec 입니다 .
█
설정방법
인쇄시의 솔더형상 , 및 마스크 개구부의 잔류솔더 상태를 확인하면서 설정합니다 .
속도가 너무 빠르면 , 솔더가 마스크 개구부에 남게되고 , 너무 늦으면 , 인쇄한 솔더에 끌림이나 번짐 등이 발생할 가능성
이 있습니다 .
3.6.2 판분리의 거리
█
기능
판분리 동작의 이동거리 파라미터입니다 .
█
설정범위와 초기값
0.001~7.000mm 의 범위에서 설정할 수 있습니다 . 초기값은 2.000mm 입니다 .
█
설정방법
마스크 두께나 굴곡 등을 고려해서 설정합니다 .
거리가 너무 길면 택타임이 늦어지고 , 너무 짦으면 마스크 뒷면에 기판이 붙어버리거나 빠짐 불량이 발생합니다 .
3-11
3
3.7 클리닝
3.7.1 클리닝 간격
█
기능
클리닝을 실행할 간격을 정하는 파라미터입니다 .
█
설정범위
0~9999 장의 범위에서 설정할 수 있습니다 .「0」을 입력하면 동작을 실행하지 않습니다 .
클리닝 방법은 건식과 습식을 병용할 수도 있습니다 .
█
설정방법
간격이 너무 길면 번짐이나 브릿지가 발생하고 , 너무 짧으면 택타임에 영향을 미칩니다 .
n
요점
간격은「클리너」탭 내의 설정에서 시간관리(1~9999 분 ) 에서 실행할 수도 있습니다. 또 , 기판 수량관리와 시간관리를 병
용해서 실행하는 것도 가능합니다.
3.7.2 반복 횟수
█
기능
한 번의 클리닝으로 실행하는 클리닝의 왕복횟수를 결정하는 파라미터입니다 .
█
설정범위와 초기값
1~9 회의 범위에서 설정합니다 . 초기값은 1 회입니다 .
█
설정방법
마스크 뒷면을 깨끗하게 할 경우에는 , 횟수를 늘립니다 .
3.7.3 클리닝 스피드
█
기능
클리너의 마스크 뒷면을 닦아낼때의 속도 파라미터입니다 .
█
설정법위와 초기값
1~255mm/sec 의 범위에서 설정할 수 있습니다 . 초기값은 22mm/sec 입니다 .
█
설정방법
속도가 너무 빠르면 마스크 개구부의 솔더를 닦아 낼 수 없을 경우가 있으며 , 너무 늦으면 택타임에 영향을 미칩니다 .
마스크 개구부를 깨끗하게 할 경우는 속도를 늦춰 주십시오 .
3-12
3

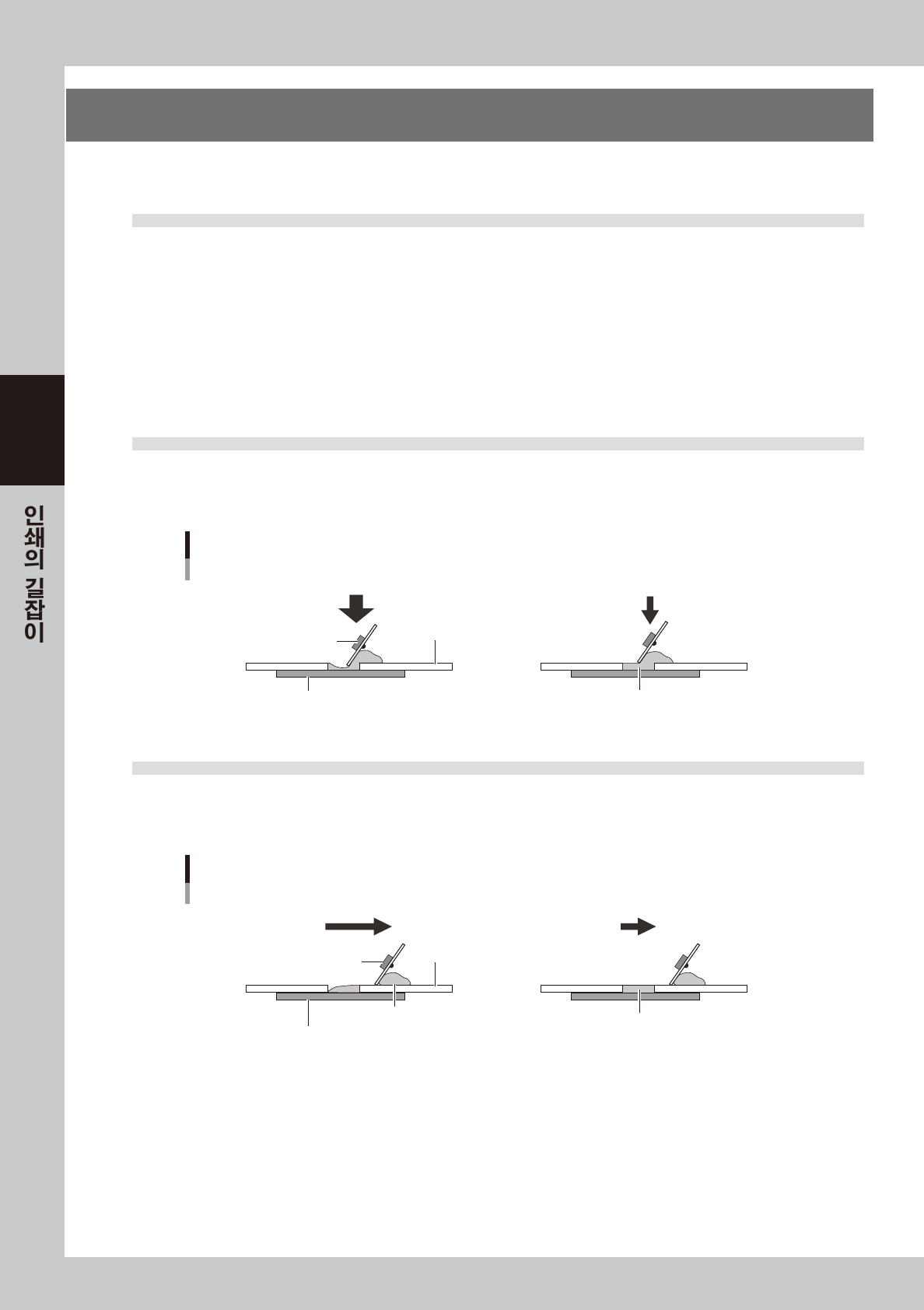

4. 증상으로 보는 트러블의 원인
여기에서는 , 인쇄 트러블의 증상에서 발생 원인이 되는 조건과의 관계를 설명합니다 .
4.1 위치 틀어짐
█
엣지클램프 프레셔의 설정
•
엣지 클램프의 설정 압력이 약해서 기판이 인식후에 틀어져 버린다 .
•
엣지 클램프의 설정 압력이 강해서 기판이 휘어진 상태에서 인식해 버린다 .
█
마크 위치좌표의 오류
마크 위치좌표에 올바른 수치가 입력되어 있지 않아서 , 정확한 보정이 되지 않는다 .
█
위치맞춤 옵셋 X, Y, R
기판별로 불균형의 차이가 클 경우 , 설정하고 있는 옵셋값으로 모든 불균형을 보정할 수 없다 .
4.2 소납
█
인쇄압력 ( 우레탄 스퀴지의 경우 )
설정하고 있는 스퀴지의 속도 / 어택 앵글에 대해 인쇄압력이 너무 높다 .
스퀴지 인쇄압력
OK
NG
기판
마스크
스퀴지
과대한 인쇄압력
솔더
적절한 인쇄압력
67303-N3-00
4.3 충전부족
█
스퀴지 속도
스퀴지의 속도가 너무 빨라서 , 마스크 개구부에 솔더가 충분히 충전되지 않는다 .
스퀴지 속도
OKNG
솔더
기판
마스크
스퀴지
과대한 속도
솔더
적절한 속도
67304-N3- 00
