4-3
4
4
[ 시작 ] 버튼을 눌러서 워밍업 운전을 시작합니다 .
「진행상태」에 워밍업의 경과시간이 표시됩니다 .

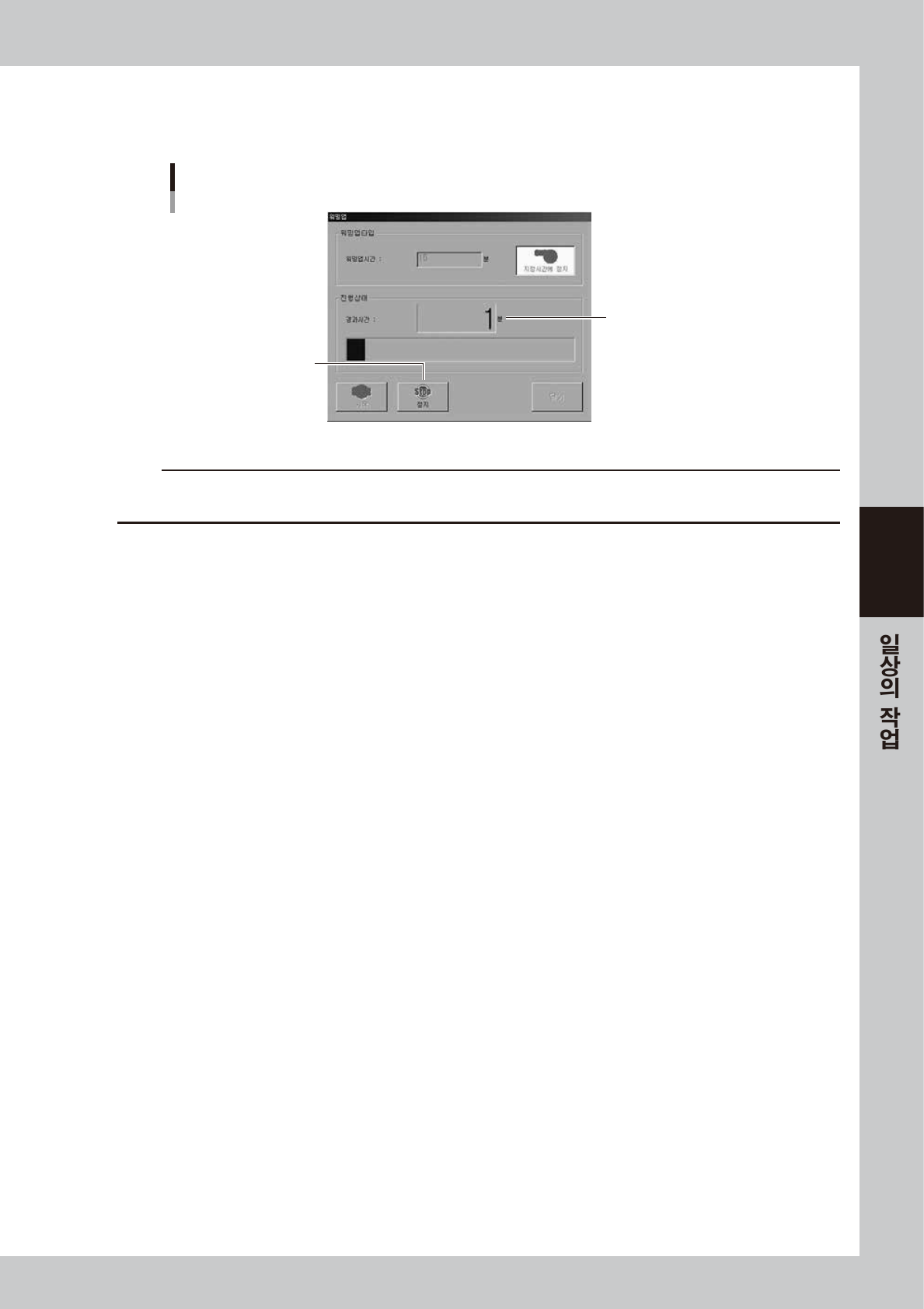

워밍업 운전화면
워밍업 경과시간
도중에 정지할 경우
여기를 누른다
68402-N3-00
c
주의
워밍업 중에 이상이 발생하면 [ 정지 ] 버튼을 누르고 운전을 정지해 주십시오 . 원인을 제거한 후 [ 시작 ] 버튼으로 워밍업을 재실
행 해 주십시오 .
5
워밍업을 종료합니다 .
Step3 에서 설정한 시간이 되면 장비는 자동적으로 운전을 종료합니다 .（도중에서 종료하고자 할 때는
[ 정지 ] 버튼을 눌러 주십시오 .) 워밍업 종료후는 [ 닫기 ] 버튼을 누르고 이전 화면으로 돌아갑니다 .
4-4
4

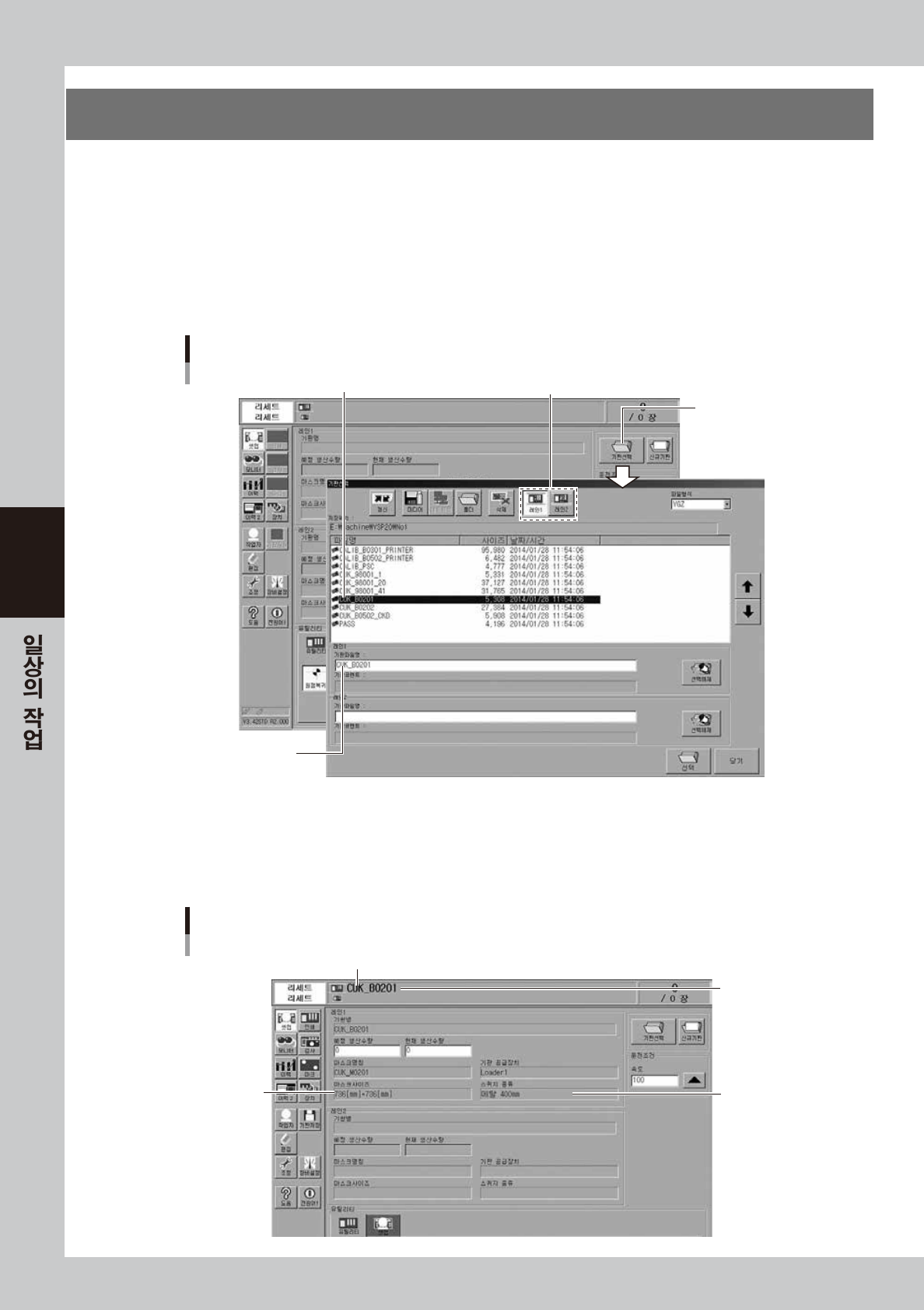

3. 기판의 선택
미리 작성되어 있는 기판데이터 리스트로부터 , 생산할 기판을 선택합니다 .
1
기판데이터를 선택합니다 .
1. 기판데이터가 미선택인 경우에는 셋업화면의 [ 기판선택 ] 버튼을 눌러서 , 등록되어 있는 기판데이터
를 표시합니다 .
2. [ 레인전환 ] 버튼을 누르고 생산할 레인의 기판 데이터명에 커서를 맞춰서 , [ 선택 ] 버튼을 누르면 선
택한 기판데이터가 로딩됩니다 .
[기판선택] 버튼
[레인전환] 버튼
기판의 선택
등록되어 있는 기판데이터 리스트에서 선택
선택된 기판명이
표시된다
68403-N3-00
2
선택한 기판데이터를 확인합니다 .
스테이터스 에리어에 선택한 기판명이 표시되어 있는지 확인해 주십시오 .
또한 , 표시되어 있는 기판 사이즈 , 마스크 사이즈 , 스퀴지 타입이 올바른지 확인해 주십시오 .
기판 선택후의 셋업화면
선택된 기판명
마스크 사이즈
스퀴지 종류
레인1용 기판데이터
68404-N3-00
4-5
4

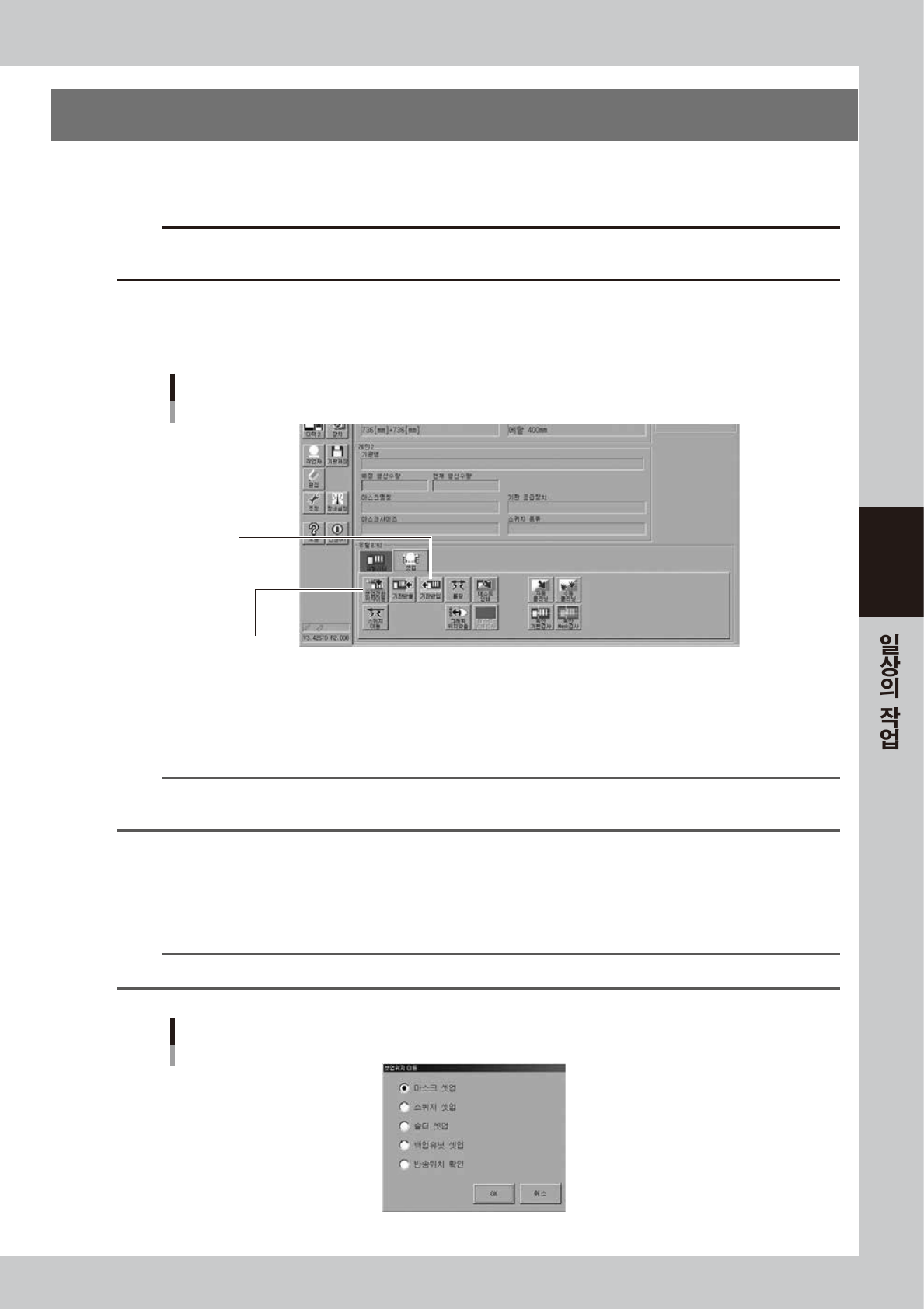

4. 컨베이어 유니트의 셋업전환
전회와 다른 기판을 생산할 때는 , 컨베이어 유니트의 셋업전환이 필요합니다 .（전회와 같은 기판을 생산할 경우 ,
이 셋업순서는 생략해 주십시오 .)
c
주의
전회의 기판보다 폭이 좁은 기판으로 변경할 경우에는 , 푸쉬업 플레이트상의 매트릭스 핀（또는 , 면 받침 지그）를 미리 탈착시켜
두십시오 .
1
셋업 화면의「셋업」탭을 선택합니다 .
컨베이어 유니트의 셋업전환은 이 화면에서 설정합니다 .
셋업화면
「셋업」탭
Step 5:
[기판반입] 버튼
Step 2:
[셋업전환 위치이동] 버튼
68405-N3-00
2
[ 셋업전환 위치이동 ] 버튼을 누릅니다 .
셋업할 위치를 선택해 주십시오 .
n
요점
양 레인을 사용해서 생산할 경우는「레인번호 선택」대화창이 표시되므로 , 레인을 선택해 주십시오 . 생산중인 레인은 비활성
화되어 있습니다.
1. 백업핀을 배치할 경우는 ,「반송위치 확인」을 선택합니다 . 셋업위치로 이동해서 컨베이어 폭이 기판
사이즈에 대응해서 자동적으로 변경됩니다 .
2. 매트릭스 플레이트채로 셋업전환할 경우는 ,「백업유닛 셋업」을 선택합니다 . 셋업위치로 이동해서 컨
베이어가 최대폭으로 되므로 , 매트릭스 플레이트를 탈착할 수가 있습니다 .
n
요점
매트릭스 플레이트를 탈착할 경우는 , 안전을 확인하고 양손으로 단단히 잡아서 똑바로 탈착해 주십시오 .
「셋업위치 이동」대화창
68406-N3-00
