GD450使用说明书 - 第11页
- 11 - 主气源接口 主电源接口 第二章 设备安装与调 试 2.2 操作环境 环境温度：不论印刷机内有无工件，该机的工作环境温度最好在 23 ± 5 ℃之间。 相对湿度：该系列机的工作环境相对湿度应＜ 80% 。 储存条件： 机器储存应防潮、 防尘、 防暴晒。 在运输过程中， 请尽量避免过高的湿度、 震动、 压力及机械冲击。 安装空间：见机器外形结构图。 2.3 设备安置及高度调整 1. 将印刷机移动安置到选定位置。 调节机器下部四…
- 10 -
第二章 设备安装与调试
工作台固定板（红色）
第二章 设备安装与调试
2.1 开箱
开箱后，请您首先做好以下工作：
1. 对照《装箱清单》所列各项进行查验。
2. 检查机器各部分是否有损坏，包括另箱包装的显示器、键盘、鼠标、三色灯及刮刀板
等，并将它们重新安装到印刷机上。
3. 将运输导轨上的固定扎带剪开。
4. 刮刀横梁固定在网框横杆上的，请将固定带剪开。
5. 请将网框横杆上的固定套松开，使网框支板能左右移动。
6. 将运输时安装的工作台固定板取下（如图 2 –1 示）。
7. 检查各联接处是否有松动脱落，各运动部分传输皮带有无脱落。
8. 检查各直线导轨上的滑块有无滑脱。
9. 检查电气元件是否固定、接触是否良好。
10. 开机前请务必详细阅读本《操作说明书》。
图 2-1（松开工作台固定板）
- 11 -
主气源接口
主电源接口
第二章 设备安装与调试
2.2 操作环境
环境温度：不论印刷机内有无工件，该机的工作环境温度最好在 23±5℃之间。
相对湿度：该系列机的工作环境相对湿度应＜80%。
储存条件：机器储存应防潮、防尘、防暴晒。在运输过程中，请尽量避免过高的湿度、震动、
压力及机械冲击。
安装空间：见机器外形结构图。
2.3 设备安置及高度调整
1. 将印刷机移动安置到选定位置。调节机器下部四个可调机脚（可调整范围：±20mm），
确定所需的设备高度。
2. 调水平。调整方法是：
a) 使用精密水平仪（框式水平仪）进行测量。
b) 通过四个可调机脚，对印刷机反复进行水平调整，直到其完全水平为止。
c) 将可调机脚螺母锁紧。
2.4 电源气源
1) 请使用 AC 220V、50/60H
Z
具有额定电流的稳定电源，用户在使用本机器过程中如电
压不稳定，应自备稳压电源。
2) 请使用稳定的压力为 4.5～6kgf/cm
2
的工业气源。

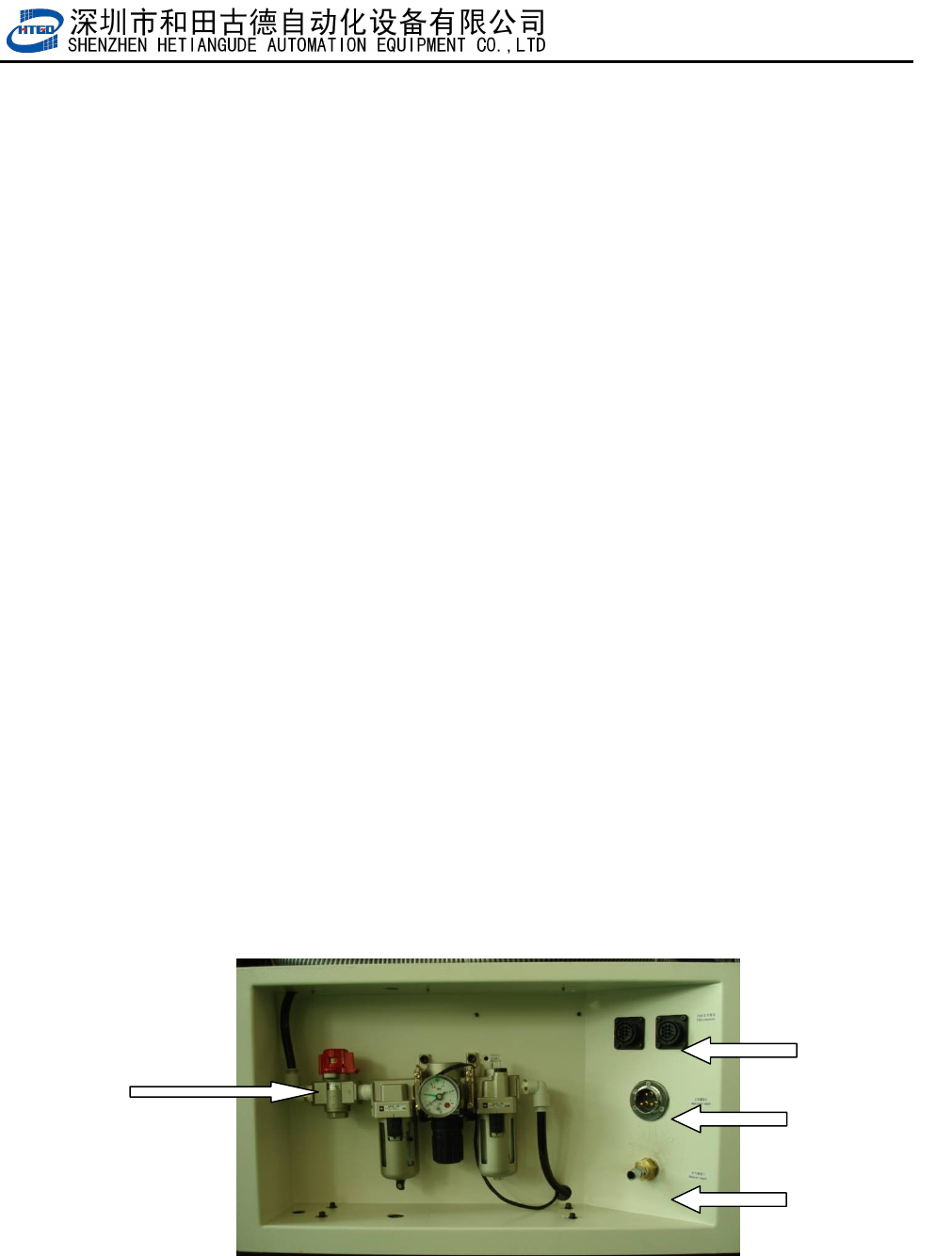

图 2-2 电气源接口位置图
气源开关
上下位机接口
- 12 -
第二章 设备安装与调试
2.5 工控机控制系统安装
按图 2-4 将工控机控制系统中显示器、键盘及鼠标等安装到印刷机主机上，并与工控机
连接，然后接通电源。
图 2-4 印刷机外形图
2.6 软件安装
2.6.1 软件功能简介
本软件是和田古德自动化设备有限公司最新推出的 GD450 全自动视觉印刷机控制软件，
具有 WindowsXP 视窗操作界面，功能强大，参数设定方便，操作简单且安全可靠，易学、
易用。
此软件在 GD450 全自动视觉印刷机上的应用，实现了机电一体化的控制，大大地提高
了印刷机的自动化程度和控制精度，保证了印刷质量。
本机器所用软件具有如下一些功能：
1) 印刷参数设定
2) 机器参数设定
3) 导轨宽度自动调节
