- 12 -
第二章 设备安装与调试
2.5 工控机控制系统安装
按图 2-4 将工控机控制系统中显示器、键盘及鼠标等安装到印刷机主机上，并与工控机
连接，然后接通电源。

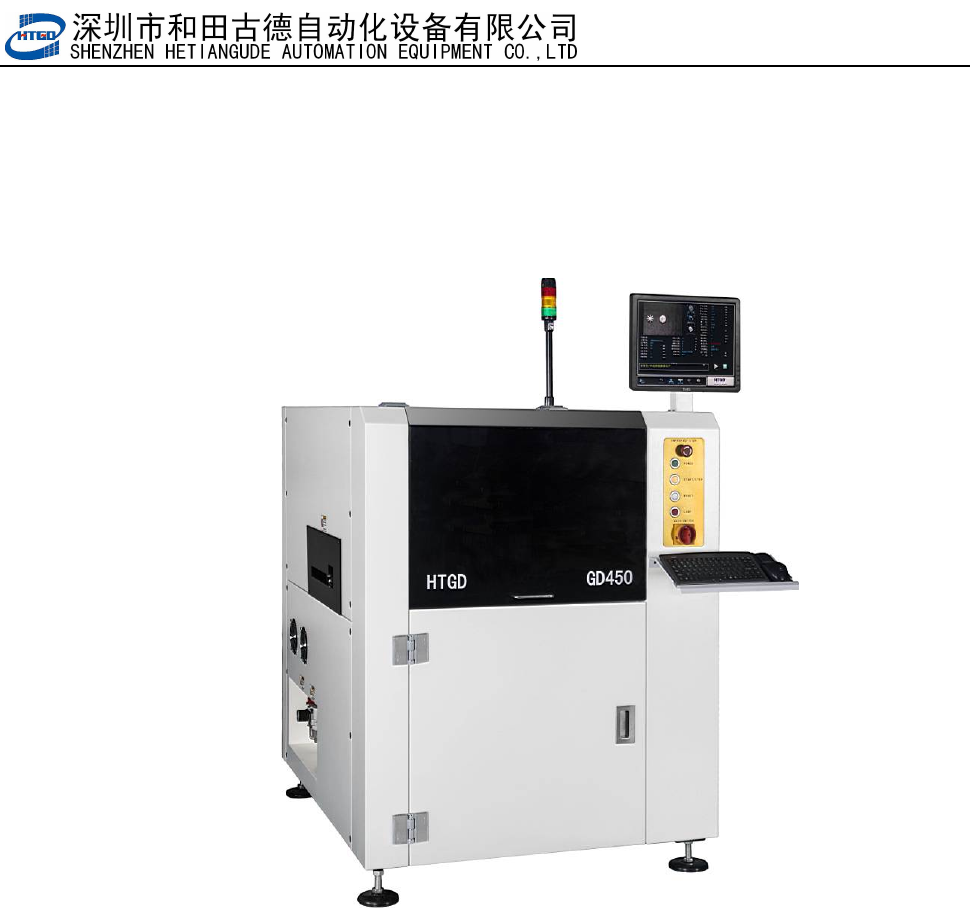

图 2-4 印刷机外形图
2.6 软件安装
2.6.1 软件功能简介
本软件是和田古德自动化设备有限公司最新推出的 GD450 全自动视觉印刷机控制软件，
具有 WindowsXP 视窗操作界面，功能强大，参数设定方便，操作简单且安全可靠，易学、
易用。
此软件在 GD450 全自动视觉印刷机上的应用，实现了机电一体化的控制，大大地提高
了印刷机的自动化程度和控制精度，保证了印刷质量。
本机器所用软件具有如下一些功能：
1) 印刷参数设定
2) 机器参数设定
3) 导轨宽度自动调节
- 13 -
第二章
设备安装与调试
4) 视觉系统辨识及钢网与 PCB 板自动对准
5) 网板与 PCB 板自动夹紧
6) 网板自动清洗
7) I/O 故障自动检测并声光报警、提示故障原因
8) 报警记录
9) 生产设置
10) 自动归零操作
11) 在线 PCB 板计数
12) 自动钢网定位
13) 自动刮刀测高
2.6.2 软件安装
机器出厂前已经安装了驱动软件和操作系统软件。在使用过程中，如须重新安装，请按
下列步骤进行。
1) 在驱动器中放入随机的 CD 盘。
2) 打开 CD 盘，把 HTGD 文件复制到电脑 C 盘的根目录下。
3) 打开 HTGD 文件，
4) 完成后把“ ”图标用快捷方式放到桌面上。
5) 在桌面上双击“ ”图标即可打开 GD450 驱动软件。
- 14 -
第三章 生产工作流程
第三章 生产工作流程
3.1 开机前检查
检查所输入电源的电压、气源的气压是否符合要求；
检查机器各接线是否连接好；
检查设备是否良好接地；
检查气动系统是否漏气，空气输入口过滤装置有无积水，是否正常工作。
检查机器各传送皮带松紧是否适宜；
检查是否有无关的碎物留在电控箱内，电控箱内各接线插座是否插接良好；
检查有无工具等物遗留在机器内部；
根据所要印刷的 PCB 板要求，准备好相应的网板和锡膏；
检查磁性顶针是否按所要生产的 PCB 尺寸大小摆放到工作台板上;
检查清洗用卷纸有无装好，检查酒精箱的液位（液面应超出液位感应器）；
检查机器的紧急制动开关是否弹起；
检查三色灯工作是否正常，检查机器前后罩盖是否盖好。
3.2 开始生产前准备
3.2.1 模板的准备
1) 模板基材厚度及窗口尺寸大小直接关系到焊膏印刷质量，从而影响到产品质量。模板
应具有耐磨、孔隙无毛刺无锯齿、孔壁平滑、焊膏渗透性好、网板拉伸小、回弹性好
等特点。
2) 根据网框尺寸大小移动网框支承板，将网框前后、左右方向的中心对准印刷机前横梁
及左、右支承板上的标尺“0”刻度位置，居中摆放后，再将网板锁紧。

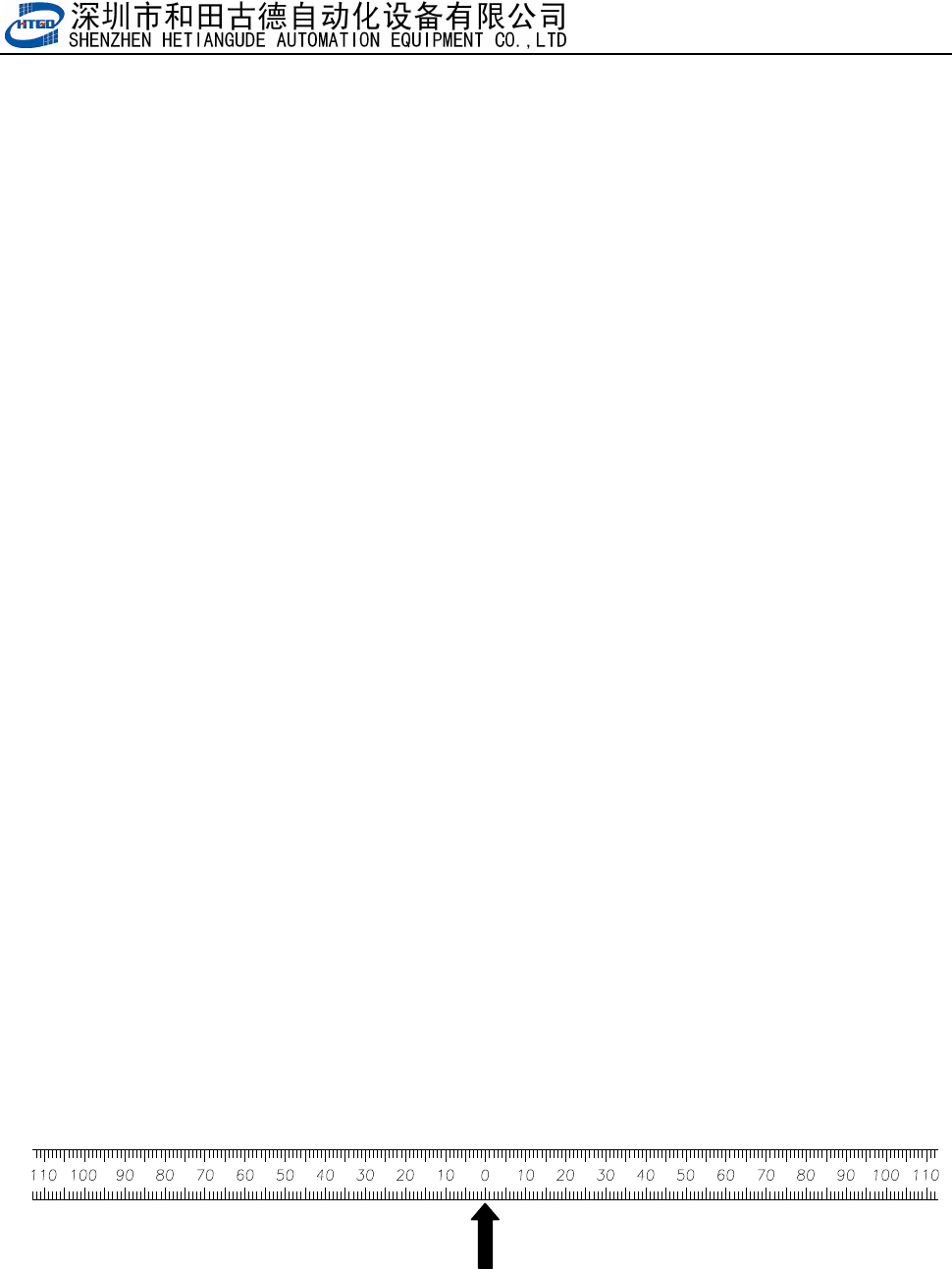

网框中心对准箭头指示处
图 3-1
注：本机器推荐用户使用规格为 650×550mm 的网框（见《用户手册》附 1 推荐使用的网
框尺寸）。
