- 16 -
第三章
生产工作流程

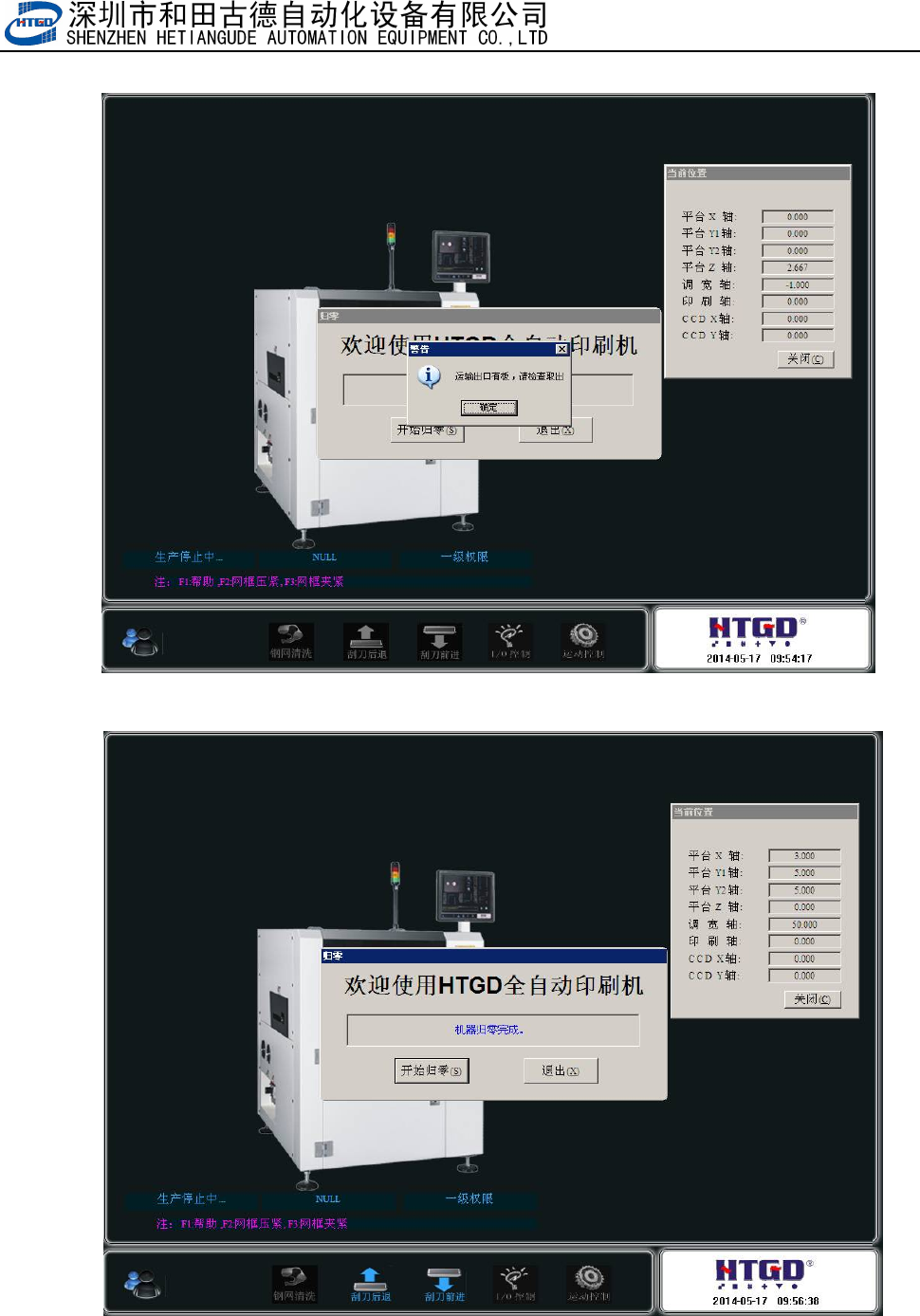

图 3-3(归零时提示机器内存在 PCB，提示取出)
图 3-4(机器进入归零状态)
- 17 -
第三章
生产工作流程

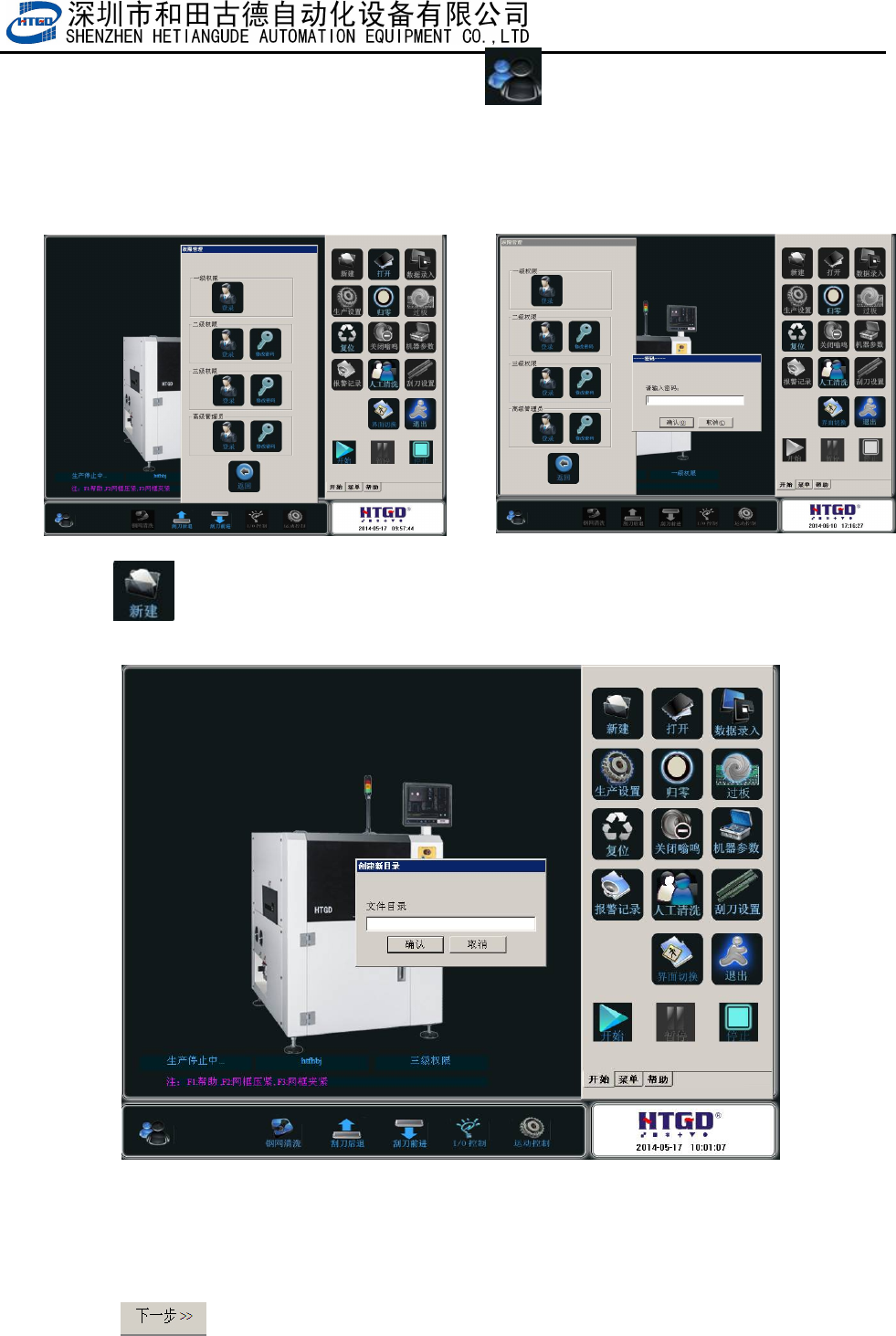

4. 在图 3-4 中点击『退出』或者单击主菜单栏[ ]按钮，出现 3-5 画面,选择“三级权
限”用户，输入密码“htgd”，点击确定。进入到“三级权限”用户环境。
用户权限说明；一级权限为最低操作者使用，可以调用旧程序及生产操作。
二级权限有除机器参数与刮刀设置外所有权限 。
三级权限可以修改机器参数 3、4 与刮刀设置
图 3-5(选择不同权限用户并输入对应的用户密码)
5. 单击[ ]按钮，如图 3-6，新建一个程序,如“test”，输完文件名后单击[确定]。进
入 test 程序的设置。如图 3-7，3-8，3-9。
图 3-6(要生产的 PCB 的名字)
6. 在图 3-7 中，在 PCB 设置栏目下,输入 PCB 的长 200，宽 100，厚 1.6 三个参数。
及其它所有数据均有默认值，请根据自己的生产工艺自行修改。
7. 单击[ ]按钮，进入到 3-8 画面，单击[ 确定 ]按钮进入 3-9 画面。该界面主要
- 18 -
第三章
生产工作流程
进行模板匹配设置。

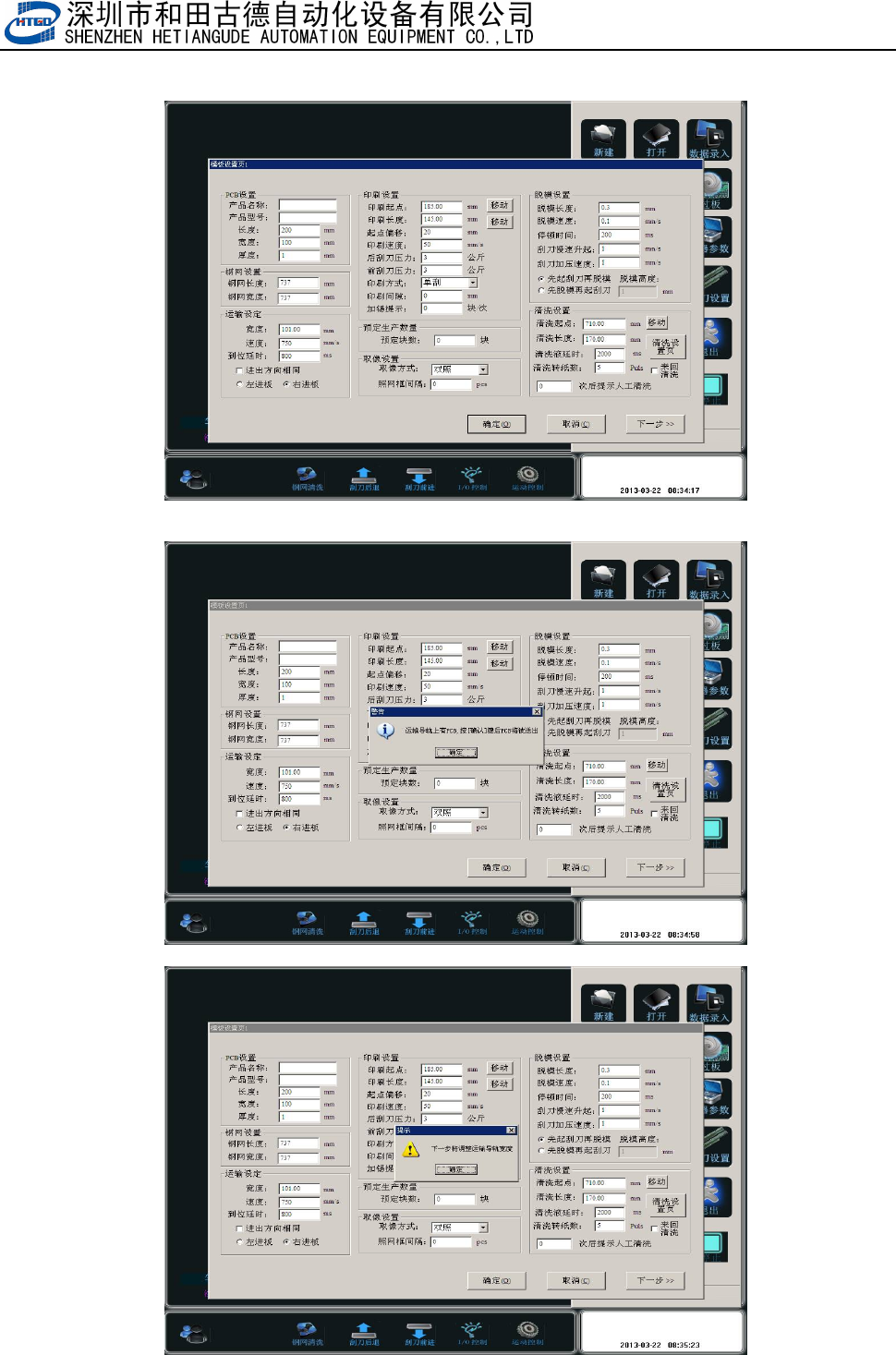

图 3-7（输入 PCB 的几何尺寸，其他参数默认，但可根据工艺自行修改）
