- 22 - 第三章 生产工作流程 PCB 顶到钢网位置，打开 ( 网框固定阀 ) 把钢网放入并与 PCB 对齐。 图 3 -13 （点击 [ MARK 点设置 ] ，开 启 Mark 编辑状态） 图 3 -14 （ Mark 点设置完毕后保存的界面，点击是回到主界面）
- 21 -
第三章
生产工作流程

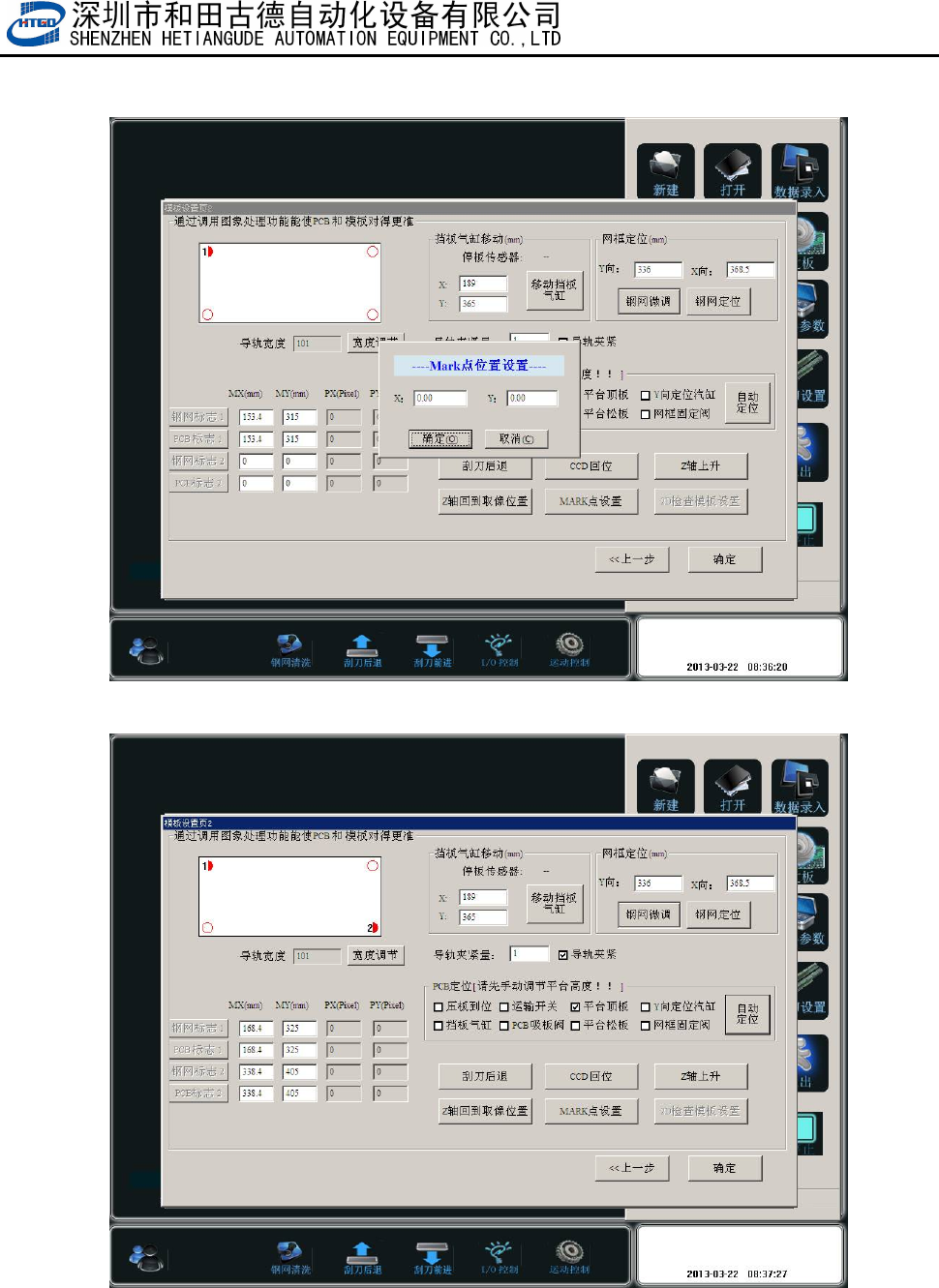

图 3-11（输入 PCB Mark 点到边距离，尺寸关系参考图 3-10）
图 3-12（PCB 定位）
注意：设置好 PCB 标志点到边距离后，将 PCB 放置在运输轨道入口处，点击
[自动定位]PCB 自动送到预定位置并固定夹紧。如图 3-12；点击[Z 轴上升]将
- 22 -
第三章
生产工作流程
PCB 顶到钢网位置，打开(网框固定阀)把钢网放入并与 PCB 对齐。

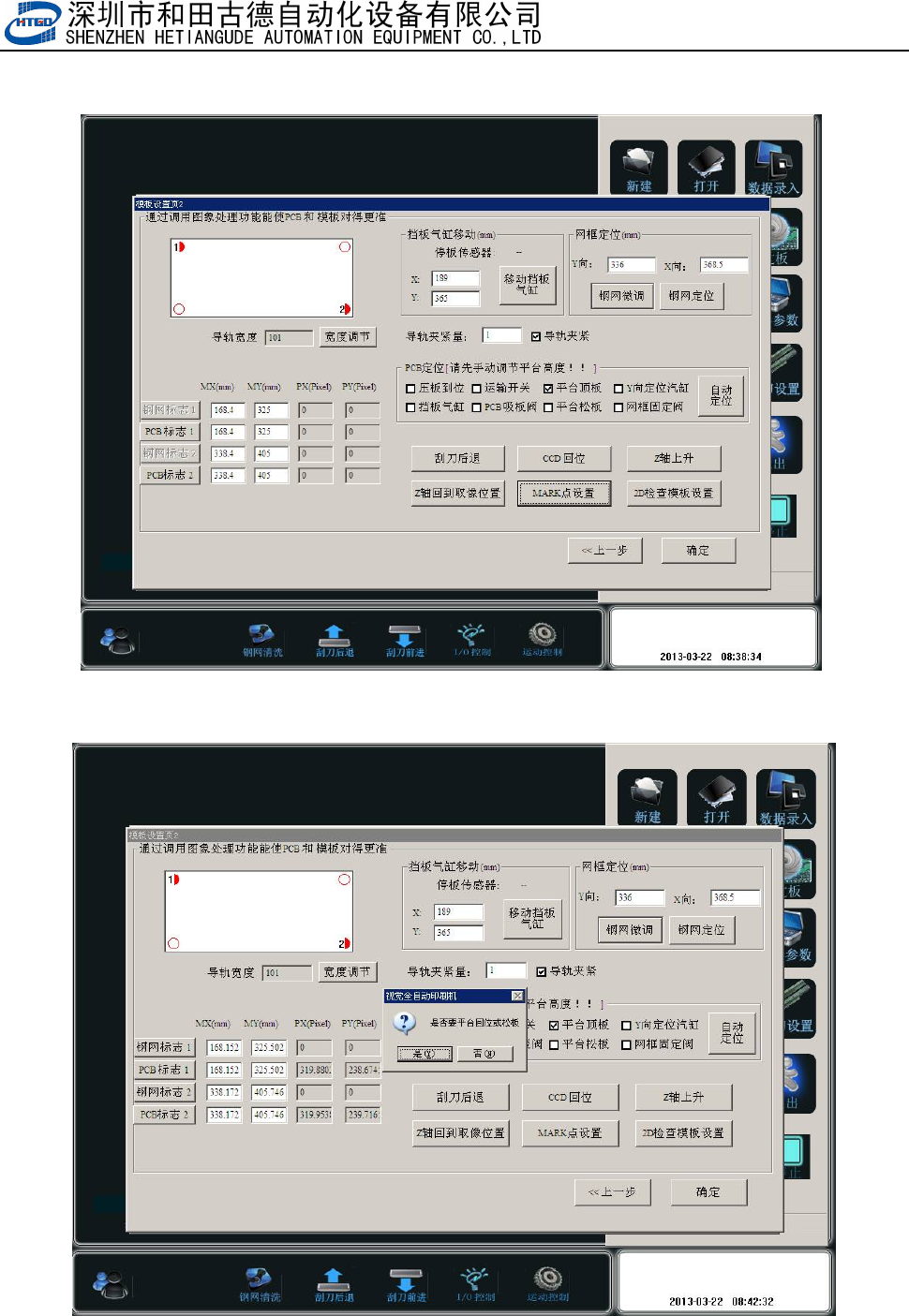

图 3-13（点击[MARK 点设置]，开启 Mark 编辑状态）
图 3-14（Mark 点设置完毕后保存的界面，点击是回到主界面）
- 23 -
第三章
生产工作流程

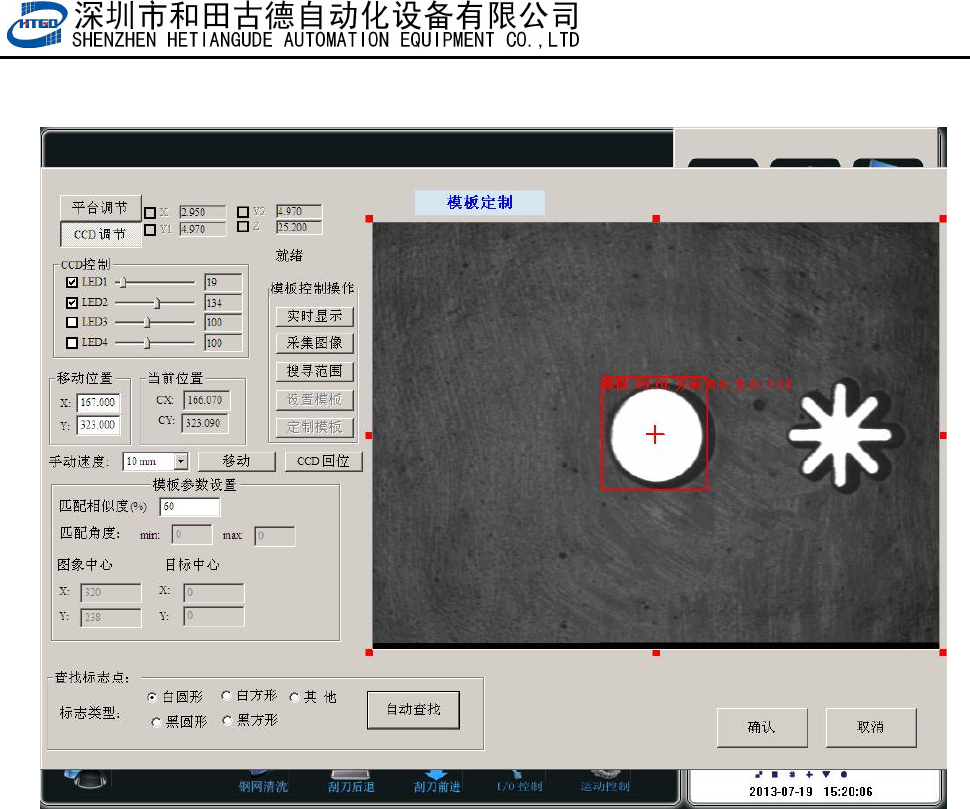

图 3-15（在图 3-13 上点[PCB 标志 1]打开此界面， PCB Mark 点出现在视域中，点[自
动查找]，Mark 点捕捉到，如图）。
注：各按钮功能解释
A，[平台调节]：点击输入密码后调节平台的高度，平面位置等；
B，[CCD 调节]：移动 CCD 位置；
C，[LED 1,2,3,4]：调节 LED 灯的亮度
D，[手动速度]：使用键盘上方向键移动 CCD 的速度；
E，[匹配相似度]：MARK 点质量匹配分数设定分数越高，Mark 点越难设别，精度越
高；反之反是；
F，[移动位置]：修改里面的参数后点[移动]，CCD 会移动到对应的坐标上去；
G，[当前位置]：显示当前 CCD 的坐标；
H，[CCD 回位]：点击后 CCD 回到原点位置；
I， [移动]：点击后 CCD 从[当前位置]移动到[移动位置]；
J，[标志点类型]：5 种选项供勾选；
