- 31 -
第四章
操作系统说明

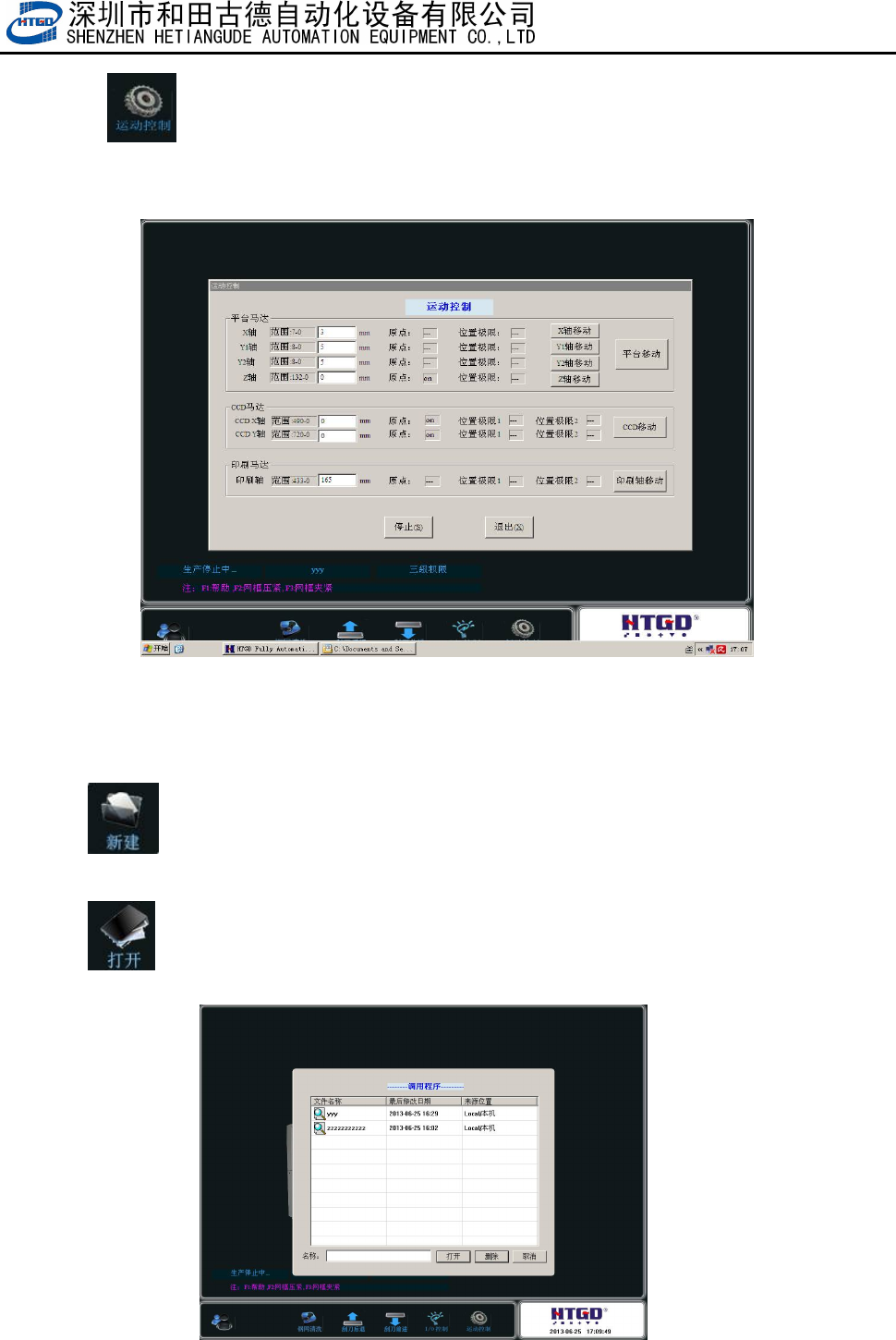

6． ：运动控制。该功能主要用在调试机器或检查机器故障上。点击该按钮
后出现图 4-4 界面。在该界面上对应空白的格子里填上数据，点击右边的[I]按钮，对应的轴
会移动到所设置的数据处。
图 4-4（运动控制）
4.2.2 主工具栏 2 功能解释及其操作
1． ：新建工程。新建一个印刷程序，点击该按钮在图 3-6 界面上输入工程的
代号点击[确定]然后按第三章讲的内容做程序即可；
2． ：打开工程文件按钮。打开一个之前建立好的程序。如图 4-5，选择要打开
的工程，点击[打开]即可；
图 4-5（打开工程）
- 32 -
第四章
操作系统说明

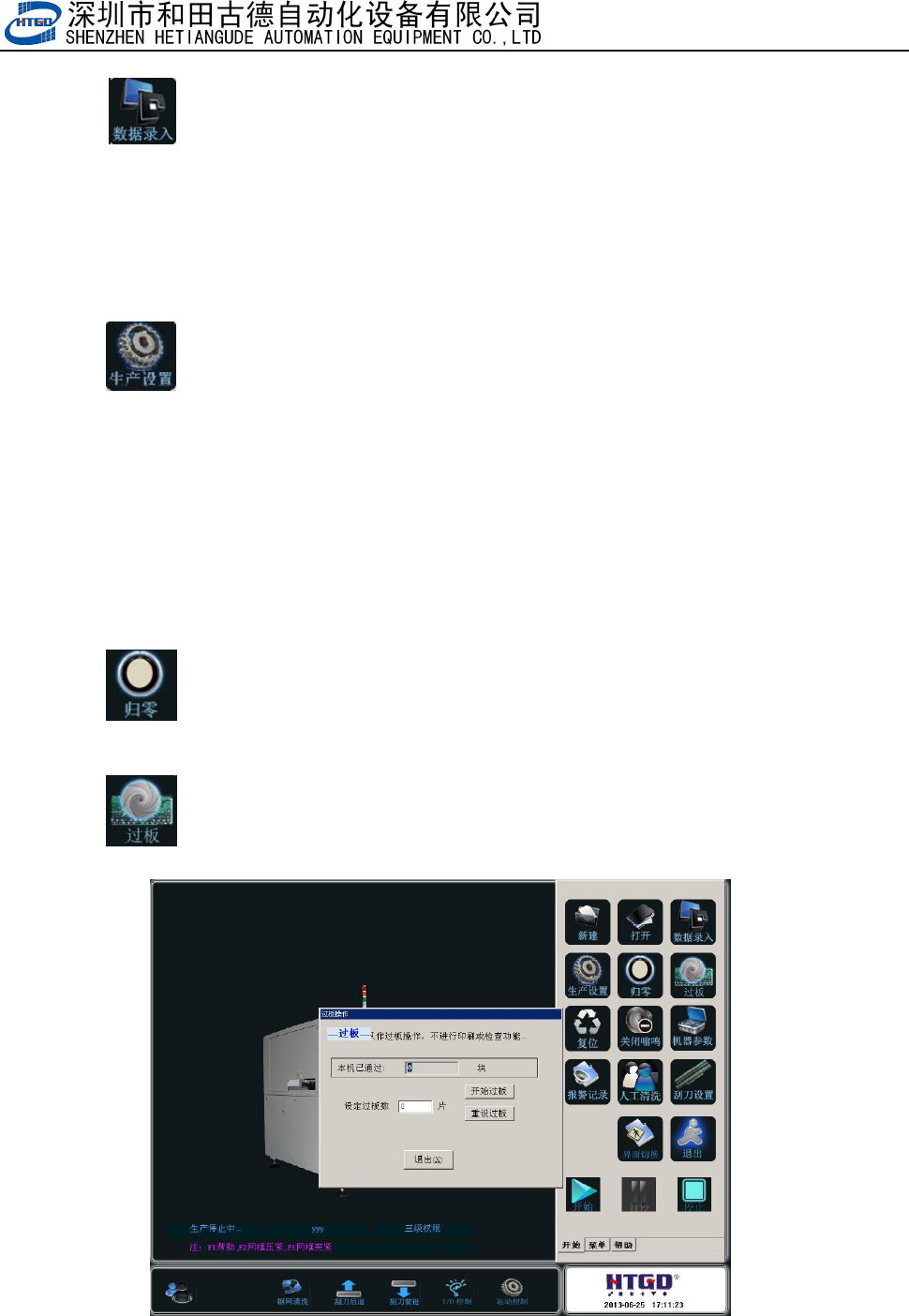

3． ：数据录入按钮。该按钮在两种状态下使用。
一．打开工程或新建工程时
该状态下单击该按钮出现图 3-7 所示的界面。该界面下的设置请参照第三章。
二．在生产过程中按机器外壳上的“Start/Stop”按钮后
该状态下单击该按钮出现图 3-7 界面，相关设置请参考第三章。
4. ：生产设置按钮。点击该按钮后出现图 3-18 界面。在该界面下可设置的
项目有：
生产设置：有很多选项，勾选后执行，反之不执行；
平台补偿：输入平台补偿值；
刮刀 Y 向补偿：当机器对位精度达到要求时，印出来的锡膏是偏的，这时就要根据偏移
的数值输入相应的补偿。前后刮刀均不一样。
其他设置：同样有很多选项，勾选后执行，反之不执行；
5． ：归零按钮。单击该按钮后按软件提示操作机器将执行归零动作。如图
3-2，3-3，3-4 所示。
6． ：过板功能。点击该按钮后出现图 4 - 6 界面。机器只执行过板功能，
相当于过板机使用。
图 4-6（过板界面）
- 33 -
第四章
操作系统说明

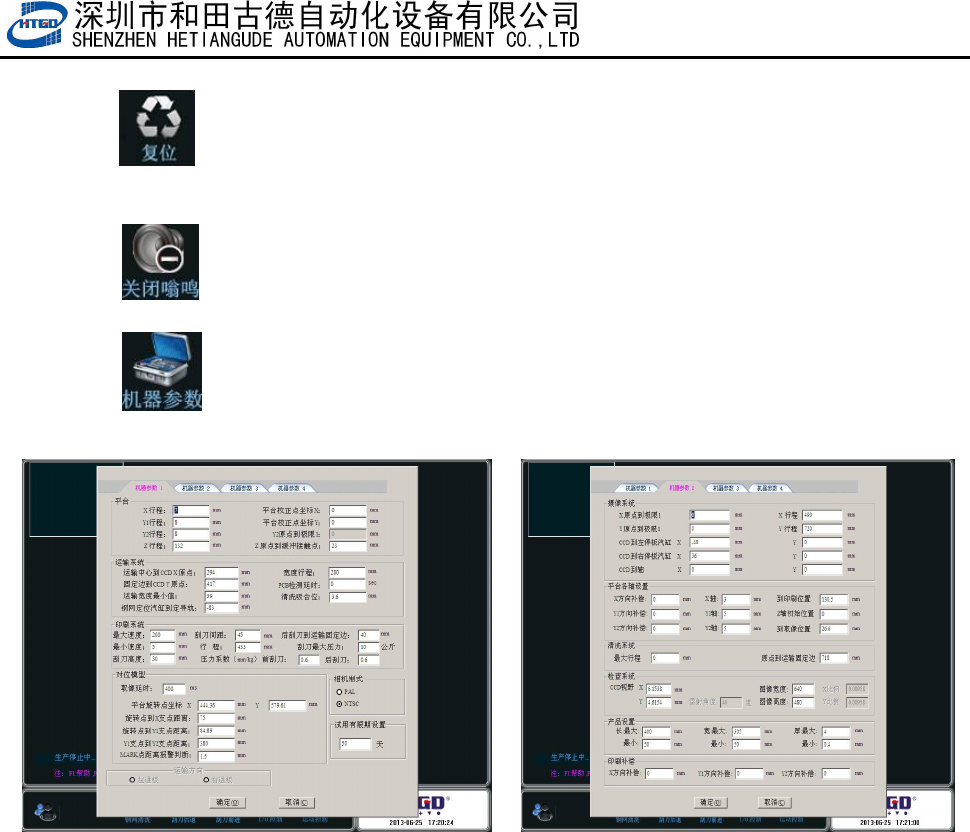

7： ：复位按钮。单击该按钮后机器各信号复位。单击该按钮不会出现任何
界面。
8： ：关闭蜂鸣按钮。单击该按钮后报警声音关闭。单击该按钮不会出现任
何界面。
9． ：机器参数设置。点击该按钮可以对机器个参数进行设置。如图 4-7，
4-8，4-9，4-10。
图 4-7（机器参数 1） 图 4-8（机器参数 2）
机器参数一：如图 4-7
A．平台
主要进行平台各轴行程的设置；
B．运输系统
设置运势导轨的最大/最小宽度、运输导轨固定边到 CCD 原点的距离、PCB 到位延时
及运输导轨中心到 CCD X 原点的距离等；
C．印刷系统
设置刮刀横梁的行程、前刮刀到运输固定边的距离、刮刀移动的最大/最小速度及刮刀的
最大压力；
D．对位模型
设置平台调整数学模型基本参数，此处参数为机器精准度基准，非原厂专业人员不得
随意更改。
