- 35 -
第四章
操作系统说明

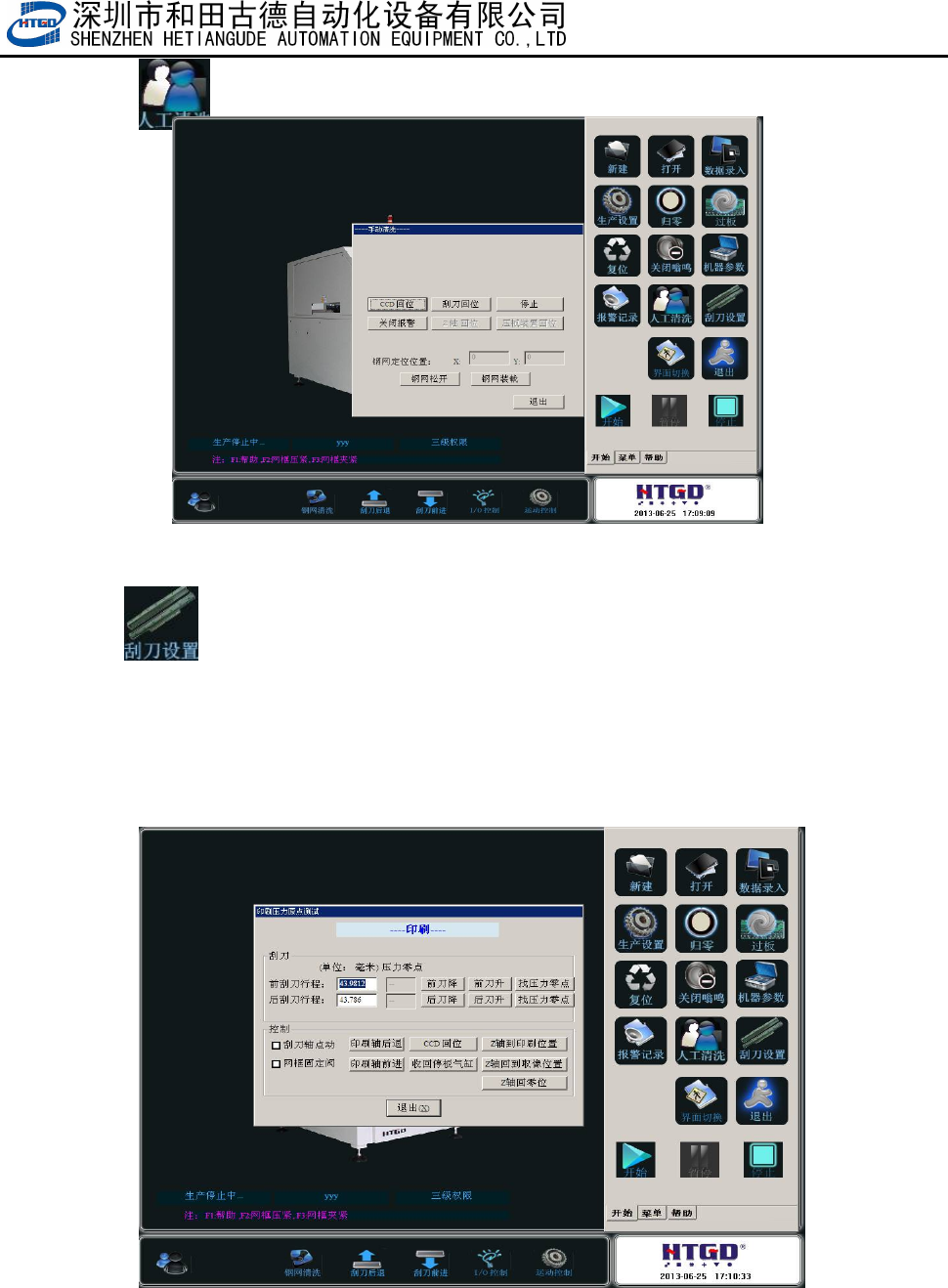

11： ：人工清洗按钮。单击该按钮后如图 4-12；
图 4-12（人工清洗）
12： ：刮刀设置按钮。单击该按钮后如图 4-13，在此界面可设置前后刮刀压
力零点位置；程序编辑完成后将 PCB 放置在运输导轨中间段，点击“Z 轴到印刷位置”，
选择“刮刀轴点动”后点击“印刷轴后退”或者“印刷轴前进”，使要测试的刮刀处于
PCB 位置，点击待测试刮刀的“找压力零点”，刮刀会自动下降到接触钢网后停止，再
同样测试另一个刮刀，完成后升起刮刀并将 Z 轴回到零位，点击退出完成刮刀测试。
图 4-13（刮刀设置）
- 36 -
第四章
操作系统说明
13： ：界面切换按钮。单击该按钮进行生产界面与主界面的切换；
14： ：退出按钮。单击该按钮退出系统；
15： ：开始按钮。单击该点击该按钮后系统会执行“判断运输导轨上有 PCB
板”、以及“提示是否调整运输导轨的宽度”等操作，依次点击是或否后机器执行印
刷操作。
16： ：暂停按钮。此按钮只作为状态提示；
17： ：停止按钮。点击该按钮并确认后机器会停止生产动作；
4.2.3 附属菜单解释及其操作
1： ： 主界面点击菜单进入如图 4-14
图 4-14（附属菜单）
- 37 -
第四章
操作系统说明

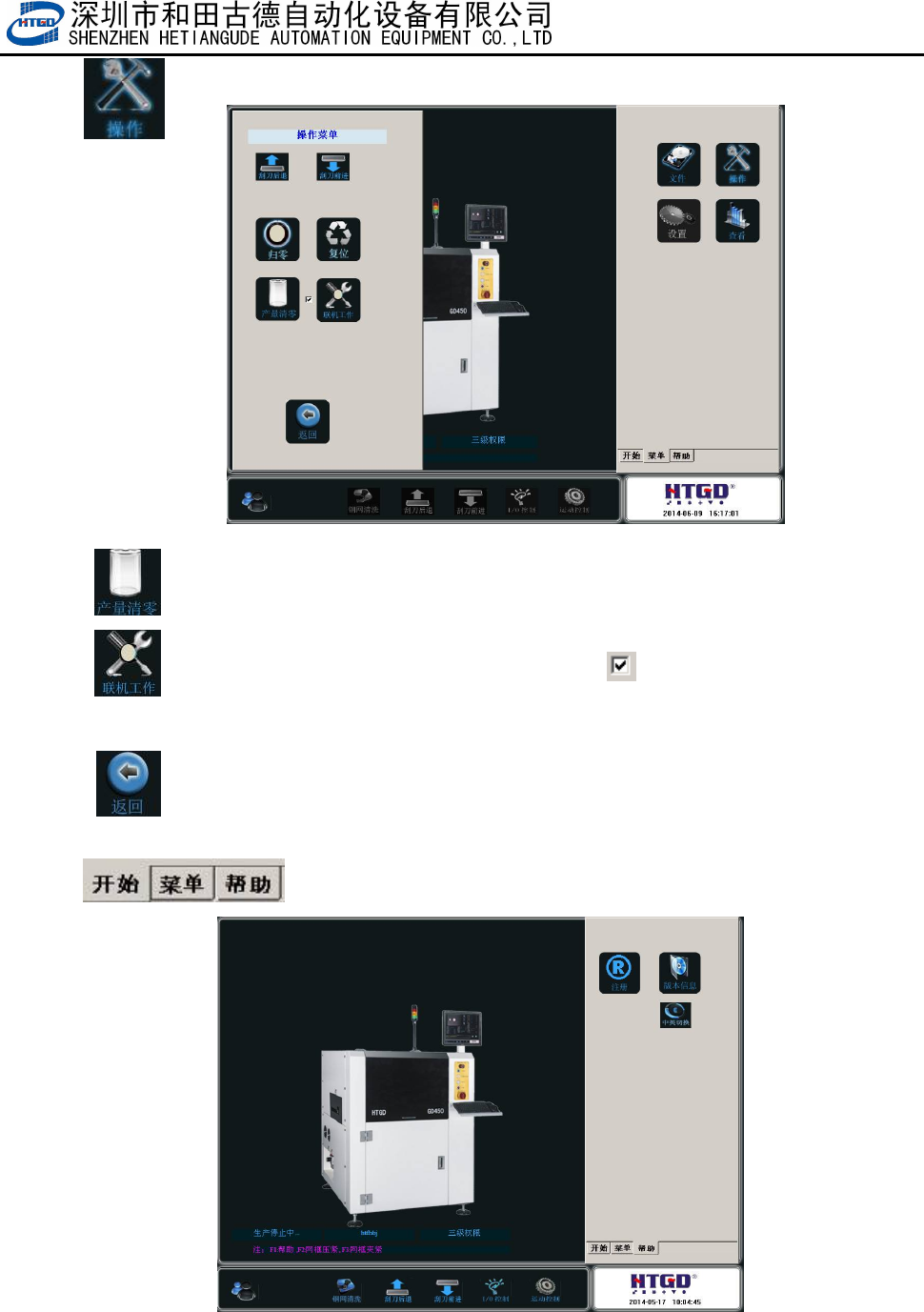

2： ： 操作按钮。在图 4-14 中点击操作按钮打开操作菜单如图 4-15
图 4-15（操作菜单）
3： ： 产量清零按钮。在图 4-15 中点击产量清零按钮按提示操作清除产量；
4： ： 联机工作按钮。单击该按钮一次切换‘ ’状态，此状态表示自动在
线生成开启；
5： ： 返回按钮。单击该按钮关闭操作菜单回到图 4-14；
6： ： 帮助按钮。单击该按钮打开帮助菜单如图 4-16；
图 4-16（帮助菜单）
