- 38 -
第
四章
操作系统说明

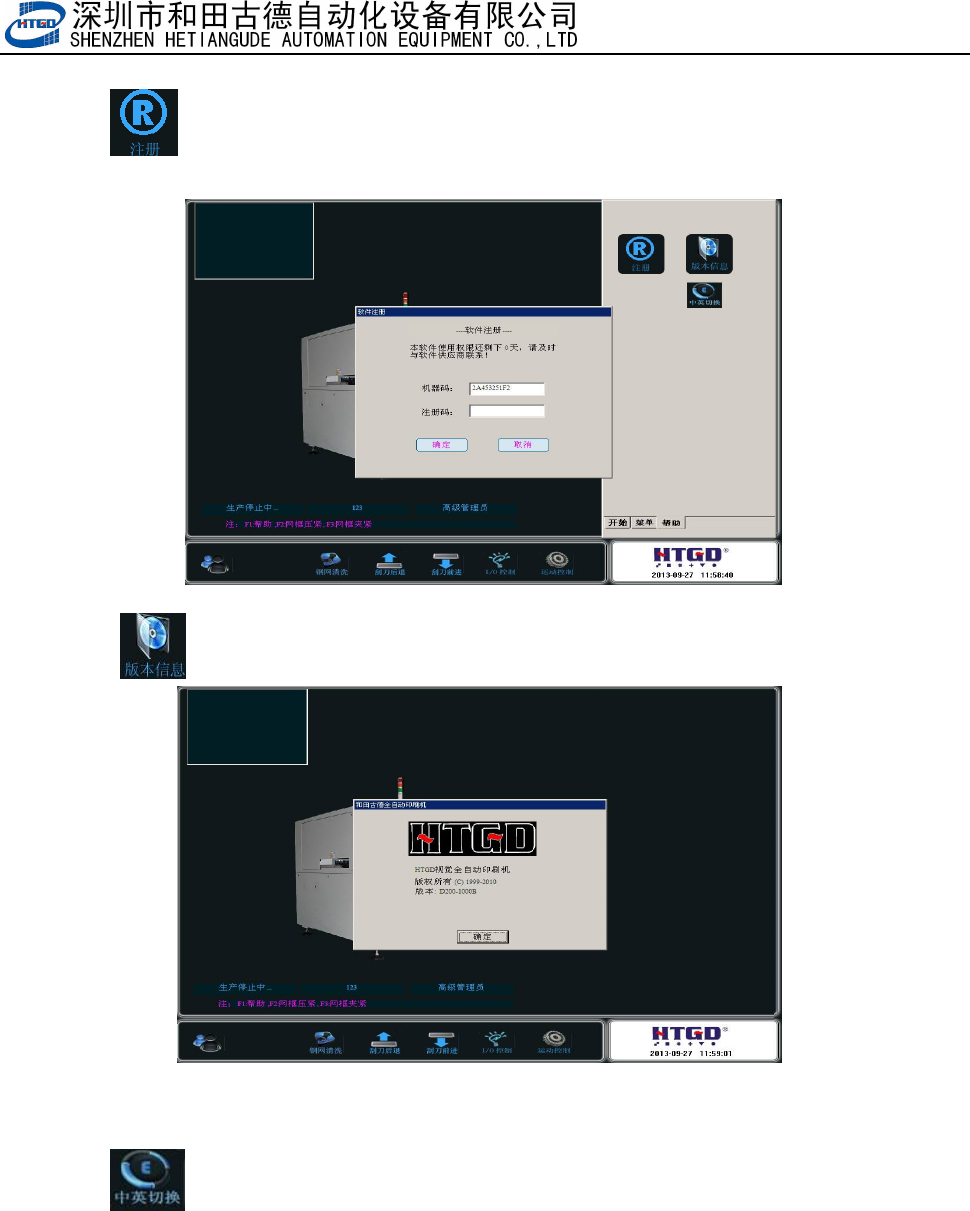

7： ： 注册按钮。单击该按钮打开注册界面如图 4-17，在此输入注册码后成为
正式版本，可无限期使用；
图 4-17（注册界面）
8： ： 版本信息按钮。单击该按钮打开如图 4-18，
图 4-18（版本信息）
9： ： 中英切换按钮。单击该按钮将中文界面切换成英文；
- 39 -
第五章
报警处置
第五章 报警处置
5.1 机器报警项目
1 气压不足报警
2 紧急按钮按下时报警
3 清洗装置不在原点报警
4 伺服马达驱动器报警
5 门开关警示
6 清洗纸已经用完警示
7 清洗液用完警示
8 运输超时，请按复位键警示。
5.2 报警项目解释及处置方法
1 气压不足报警，当压缩空气的压力达不到我们设置的最低值或者超出最高值时，软件
会弹出报警对话框，同时三色灯显示红色，蜂鸣器呜呜作响。如图 5-1 所示：

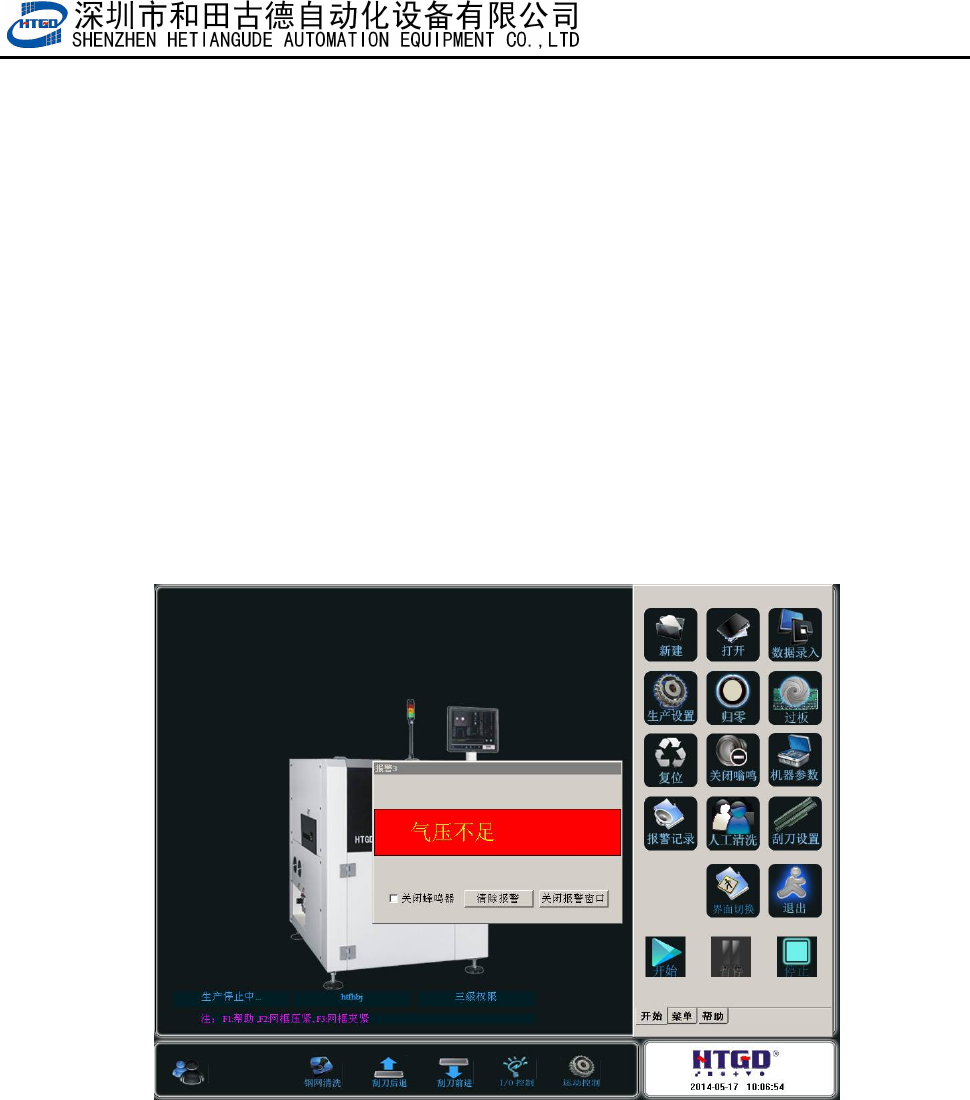

图 5-1（气压不足报警）
通常有三种可能会造成该状况，请按照下面的介绍使用排除法依次解除故障，直到机器正
常工作。
A 气动三联件上的“三通残压阀门”处在关闭状态
请检查该阀门是否处在关闭状态，如是关闭的，请开启。如是开启的，请参照 B 介
绍寻找原因；
B 外部供气线路泄漏，或者外部供气源（空压机）停止工作
请确认机器左下角的气压表压力是否正常，正常值在 0.4～0.6MPa 之间，如正常，
请参照 C 介绍寻找原因。如不正常，请检查外部气源（空压机）是否正常工作，供气线路是
否有泄漏，排除所有的故障，直到气压表指针指在 0.4～0.6MPa 之间。
- 40 -
第五章
报警处置
C 若“三通残压阀”是开启的，气压表压力又在 0.4～0.6MPa 之间，机器还在报警，
请检查气压表信号线接触是否良好。知道完全排除报警，机器正常工作方可。若以上 3 种方
法均不能解决故障，请电话联系原厂售后辅助解决。
2 紧急按钮按下时报警如图 5-2 所示：
请旋转紧急按钮，使之弹起，解除报警。注意，本机设置了两个紧急按钮，一个在机器
右前面板上，一个在机器后右上角。
图 5-2（紧急按钮按下时报警）
3 清洗装置不在原点报警，如图 5-3 所示
该状况是清洗架不在原点导致的，请打开机器后门，用手将清洗架往后拉，使之回到原
点。然后关上后门，并按下机器前面板上的“RESET”按键，使机器复位，解除报警。
图 5-3（清洗装置不在原点报警）
