第五章
报警处置
C 若“三通残压阀”是开启的，气压表压力又在 0.4～0.6MPa 之间，机器还在报警，
请检查气压表信号线接触是否良好。知道完全排除报警，机器正常工作方可。若以上 3 种方
法均不能解决故障，请电话联系原厂售后辅助解决。

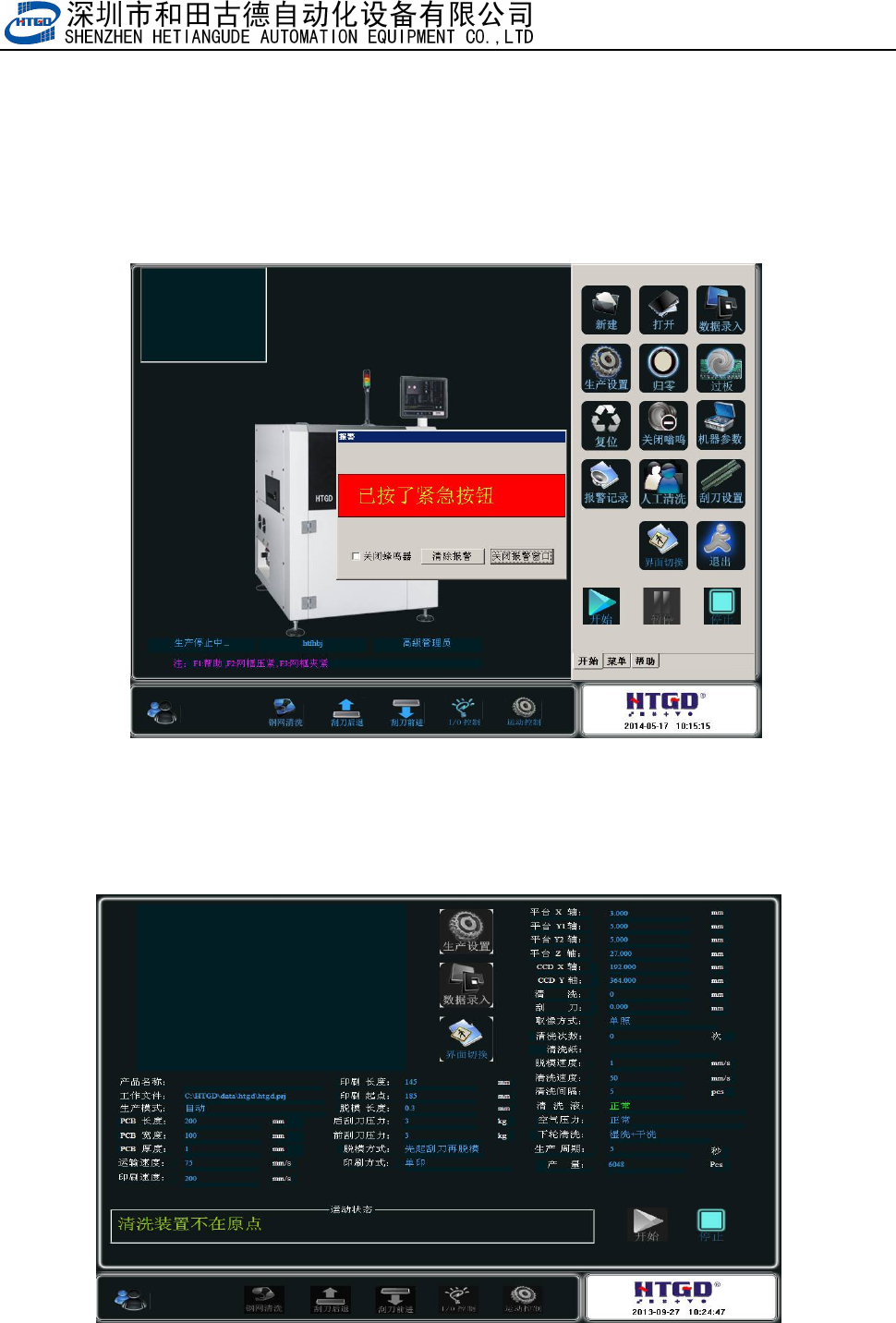

2 紧急按钮按下时报警如图 5-2 所示：
请旋转紧急按钮，使之弹起，解除报警。注意，本机设置了两个紧急按钮，一个在机器
右前面板上，一个在机器后右上角。
图 5-2（紧急按钮按下时报警）

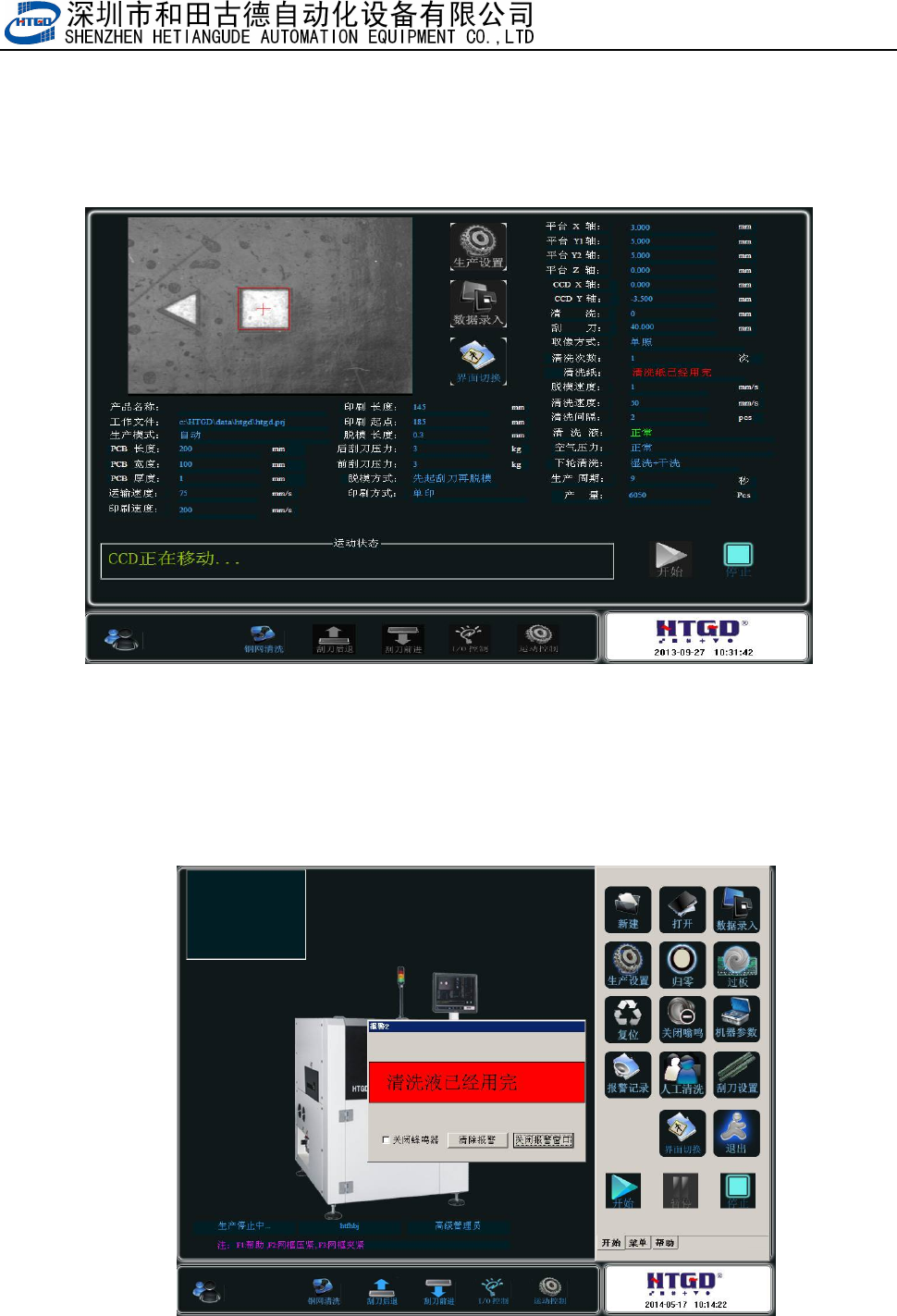

3 清洗装置不在原点报警，如图 5-3 所示
该状况是清洗架不在原点导致的，请打开机器后门，用手将清洗架往后拉，使之回到原
点。然后关上后门，并按下机器前面板上的“RESET”按键，使机器复位，解除报警。
图 5-3（清洗装置不在原点报警）
- 41 -
第五章
报警处置

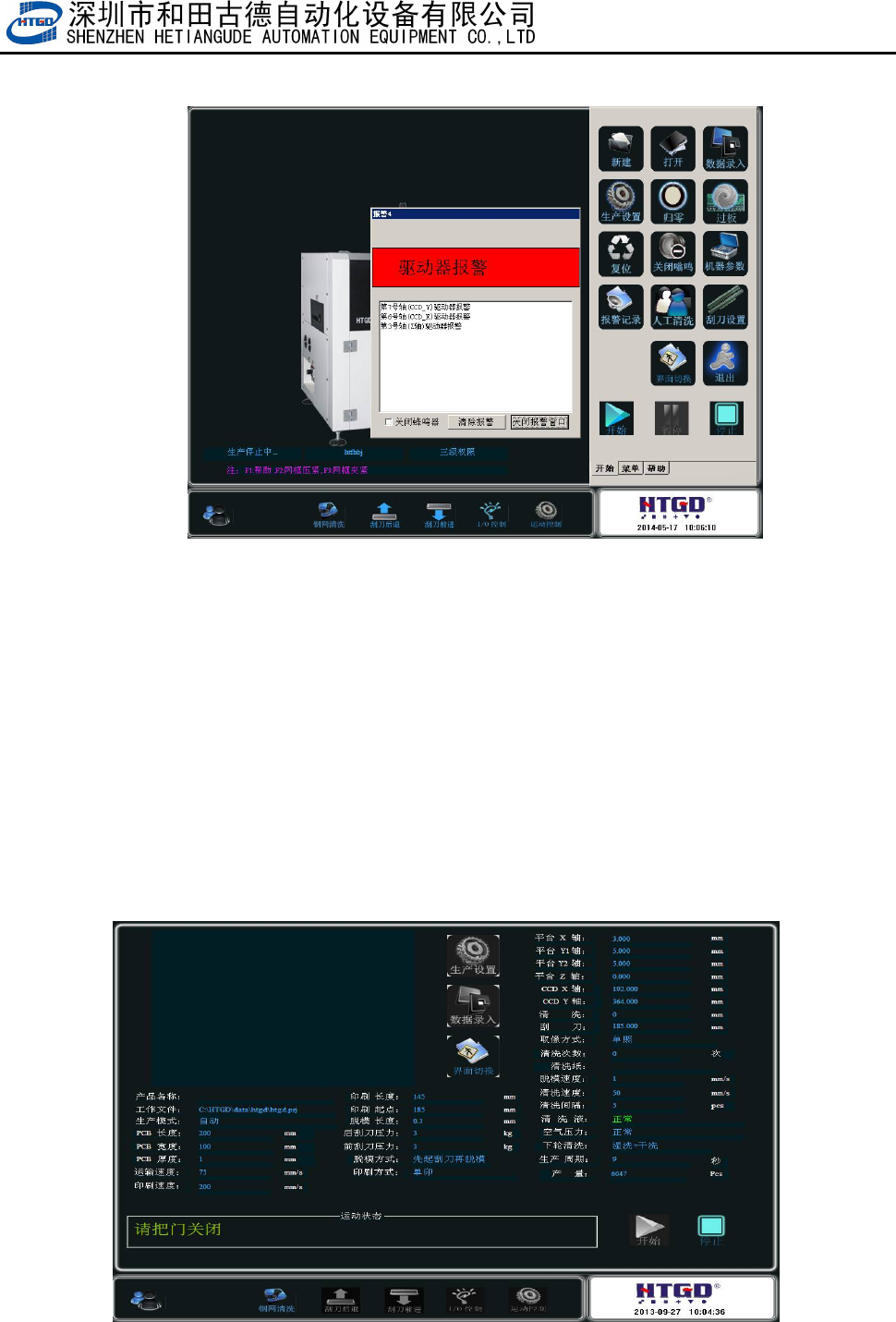

4 伺服马达报警，如图 5-4 所示。
图 5-4（驱动器报警）
出现该报警，通常是伺服马达过载引起。首先按下“紧急按钮”断电状态下检查机器机械
部分，是否有干涉或运行不到位现象。如有类似现象，请找到原因后立刻排除；如机械部分
没有任何问题，请检查线路，是否有松动、接触不良等现象。最好重新拔插下与伺服电机及
其驱动器连接的插头。排除完所有的问题后将紧急按钮回弹，使机器上电，并复位、归零、
重新运行程序。
5 门开关警示，如图 5-5 所示 。这是在生产设置（图 3-18）里面勾选了使用门开关后才会
出现的状况。当勾选了该功能时，前后门，任一个处在打开状态，机器都会停止工作，并提
示“请把门关闭”。这时我们把门闭，并依次按下机器右前面板上的“RESET”按钮和
“START/STOP”按钮，机器正常工作。如不勾选该功能，则机器运行过程中开启前后门系
统会以 1/3 速度工作，很危险。所以建议生产的时候将该选项勾上。
图 5-5（请把门关闭）
- 42 -
第五章
报警处置
6 清洗纸已经用完警示如图 5-6 所示
该对话框出现时，三色灯会变成红色，蜂鸣器会呜呜作响，同时机器停止运转。提示清洗
纸用完了。请打开机器后门更换新的清洗纸，更换完成后关闭后门，并依次按下机器右前面
板上的“RESET”按钮和“START/STOP”按钮，机器正常工作。
图 5-6（清洗纸用完）
7 清洗液用完警示，如图 5-7 所示
对话框出现时，三色灯会变成红色，蜂鸣器会呜呜作响，同时机器停止运转。提示清洗液
用完了。请打开机器前下门取出清洗液存放壶，并将之灌满并放回原位固定，然后关闭前下
门，并依次按下机器右前面板上的“RESET”按钮和“START/STOP”按钮，机器正常工作。
图 5-7（清洗液用完）
8 运输超时，请按复位键警示。如图 5-8 所示
