6 清洗纸已经用完警示如图 5-6 所示
该对话框出现时，三色灯会变成红色，蜂鸣器会呜呜作响，同时机器停止运转。提示清洗
纸用完了。请打开机器后门更换新的清洗纸，更换完成后关闭后门，并依次按下机器右前面
板上的“RESET”按钮和“START/STOP”按钮，机器正常工作。
图 5-6（清洗纸用完）
7 清洗液用完警示，如图 5-7 所示
对话框出现时，三色灯会变成红色，蜂鸣器会呜呜作响，同时机器停止运转。提示清洗液
用完了。请打开机器前下门取出清洗液存放壶，并将之灌满并放回原位固定，然后关闭前下
门，并依次按下机器右前面板上的“RESET”按钮和“START/STOP”按钮，机器正常工作。
图 5-7（清洗液用完）
8 运输超时，请按复位键警示。如图 5-8 所示
- 43 -
第五章
报警处置

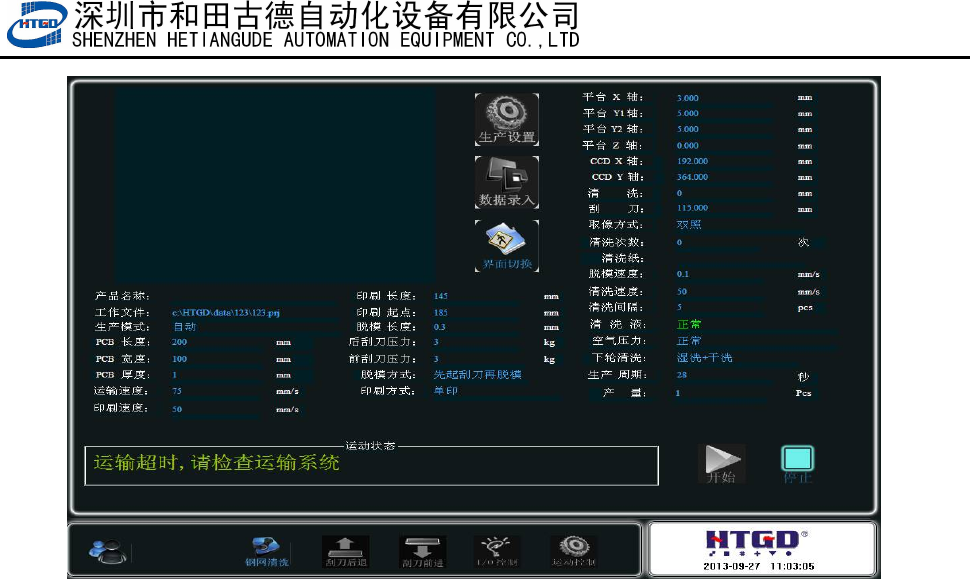

图 5-8（运输超时）
出现该状况主要有两种情况：
1 运输马达启动时，运输导轨上没有 PCB；
2 CCD 横梁上安装的到板电眼失效。
解决办法：首先检查运输导轨上有没有 PCB。如果没有，请在运输导轨进板端放入正在生产
或测试的 PCB，按软件提示依次按“RESET”键，“START/STOP”键，机器正常工作；如
果有 PCB，还出现该提示，那就是 CCD 横梁上安装的到板检测电眼失效，请检查电眼线路
接触是否良好，电眼的检测高度是否合适（电眼的有效检测距离会因 PCB 的颜色不同而有所
变化）排除这些原因后还不能解除该报警，请联系原厂售后。
- 44 -
第六章 新增功能介绍说明
第六章 新增功能介绍说明
6.1 2D 锡膏检测操作说明
2D 锡膏印刷质量检查与分析功能，对偏移，少锡，漏印，连锡等印刷不良问题能快速检测， 检
查印刷效果，并确保印刷质量
6.1.1 .进入 2D 检测界面，建立检测点。
1.打开做好的程序，然后重新抓捕标志点

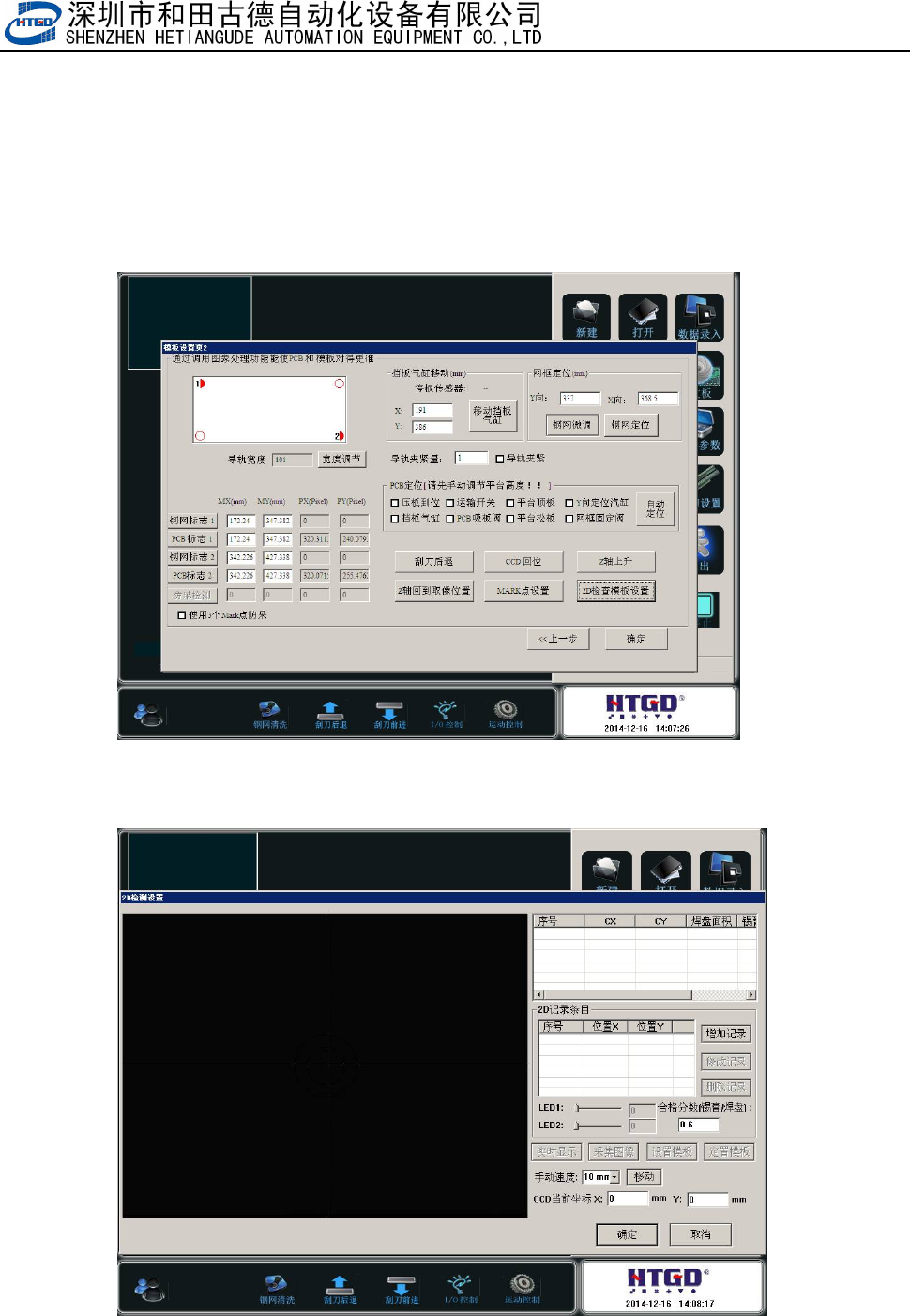

图 6-1（模板设置页 2）
2 点击 2D 检查模板设置，进入 2D 检测界面。
图 6-2（2D 检测界面）
