- 45 - 第六章 新增功能介绍 说明 3. 点击增加记录，建立检测点。点击实时显示，并调整 LED1 与 LED2 光源，使图像达 到图中效果。 图 6 -3 （实时显示界面） 4. 点击移动，然后使用键盘上的方向键，移动到要检测的位置 图 6 -4 （查找检测点）
- 44 -
第六章 新增功能介绍说明
第六章 新增功能介绍说明
6.1 2D 锡膏检测操作说明
2D 锡膏印刷质量检查与分析功能，对偏移，少锡，漏印，连锡等印刷不良问题能快速检测， 检
查印刷效果，并确保印刷质量
6.1.1 .进入 2D 检测界面，建立检测点。
1.打开做好的程序，然后重新抓捕标志点
图 6-1（模板设置页 2）
2 点击 2D 检查模板设置，进入 2D 检测界面。
图 6-2（2D 检测界面）
- 45 -
第六章
新增功能介绍说明

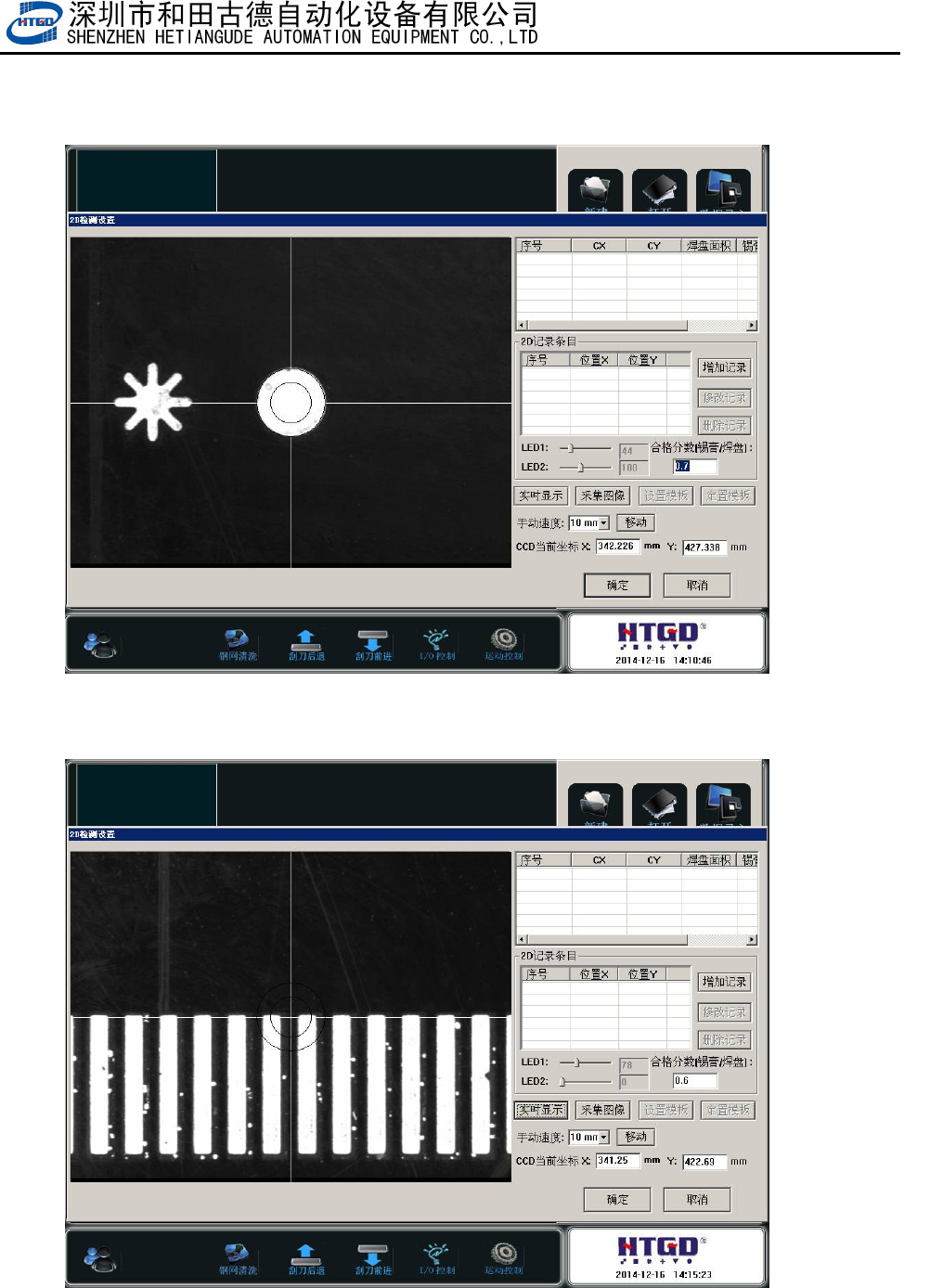

3. 点击增加记录，建立检测点。点击实时显示，并调整 LED1 与 LED2 光源，使图像达
到图中效果。
图 6-3（实时显示界面）
4. 点击移动，然后使用键盘上的方向键，移动到要检测的位置
图 6-4（查找检测点）
- 46 -
第六章
新增功能介绍说明

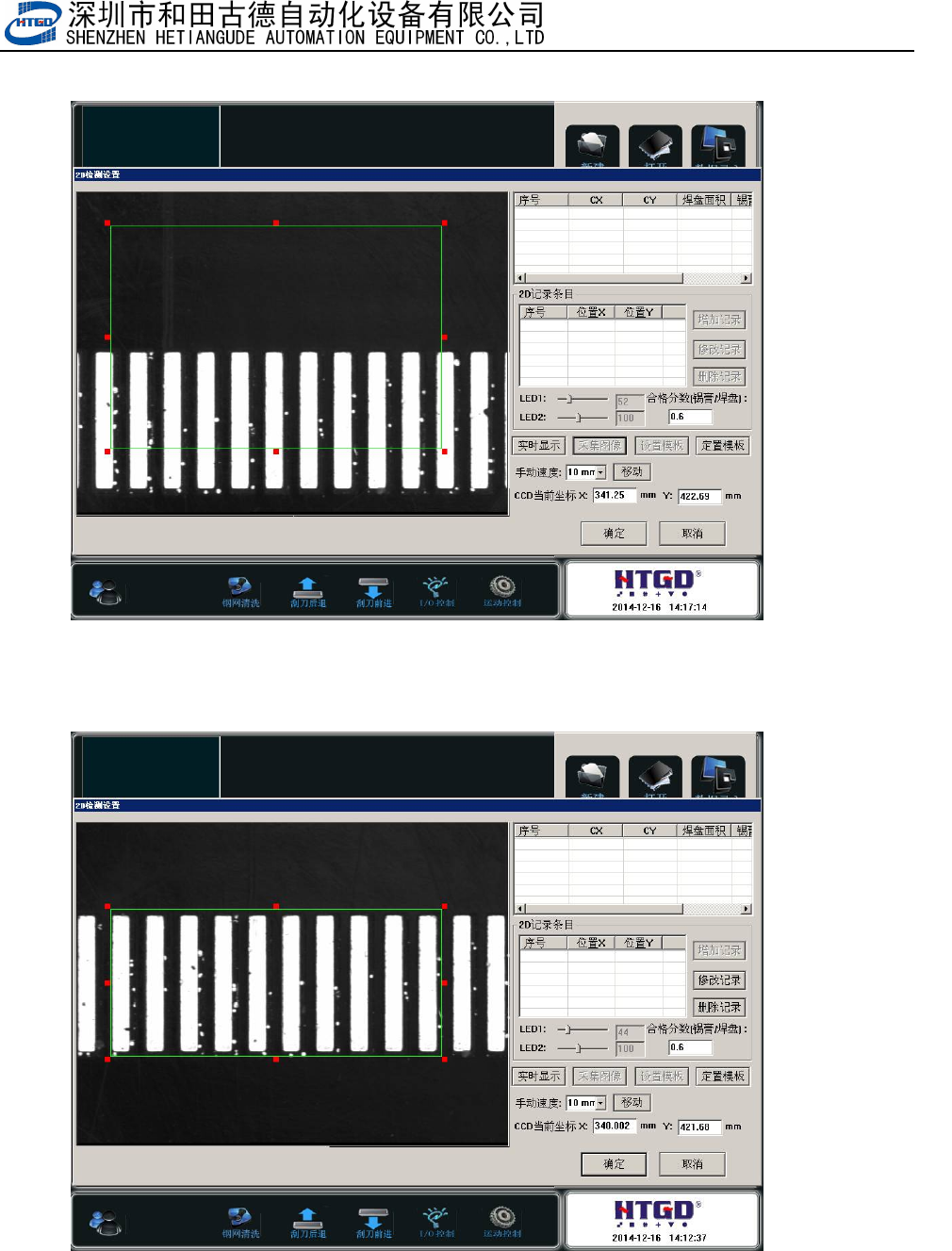

5. 点击采集图像，然后点击设置模板，手动设置 6-5 图上绿色方框
图 6-5（设置模板）
6. 如图 6-6，设置好检测点后，点击定置模板。
图 6-6（设置检测点）
7. 点击定置模板后，如图 6-7，显示检测点序号和坐标。如果还有需要设置检测点，则点
击增加记录，进行如上第三步以后的操作。
