- 51 - 第六章 新增功能介绍 说明 3、在 HTGD 软件主界面上点击“生产设置” ， 在弹出的界面上选择相应的选项并确定。 如图 6-2-3 图 6-2-3 4、 在 HTGD 软件主界面上点击 “SPC” 按钮， 会启动 SPC 程序， 在 SP C 软件界面上点击 “设置” 按钮，在弹出的对话框中设置参数，印刷机 SPC 参数需要与图 6-2-4 中的参数一致。 图 6-2-4 5、回到 HTGD 软件主界面，确认生产设置中…
- 50 -
第六章 新增功能介绍说明
6.2.2 软件操作步骤

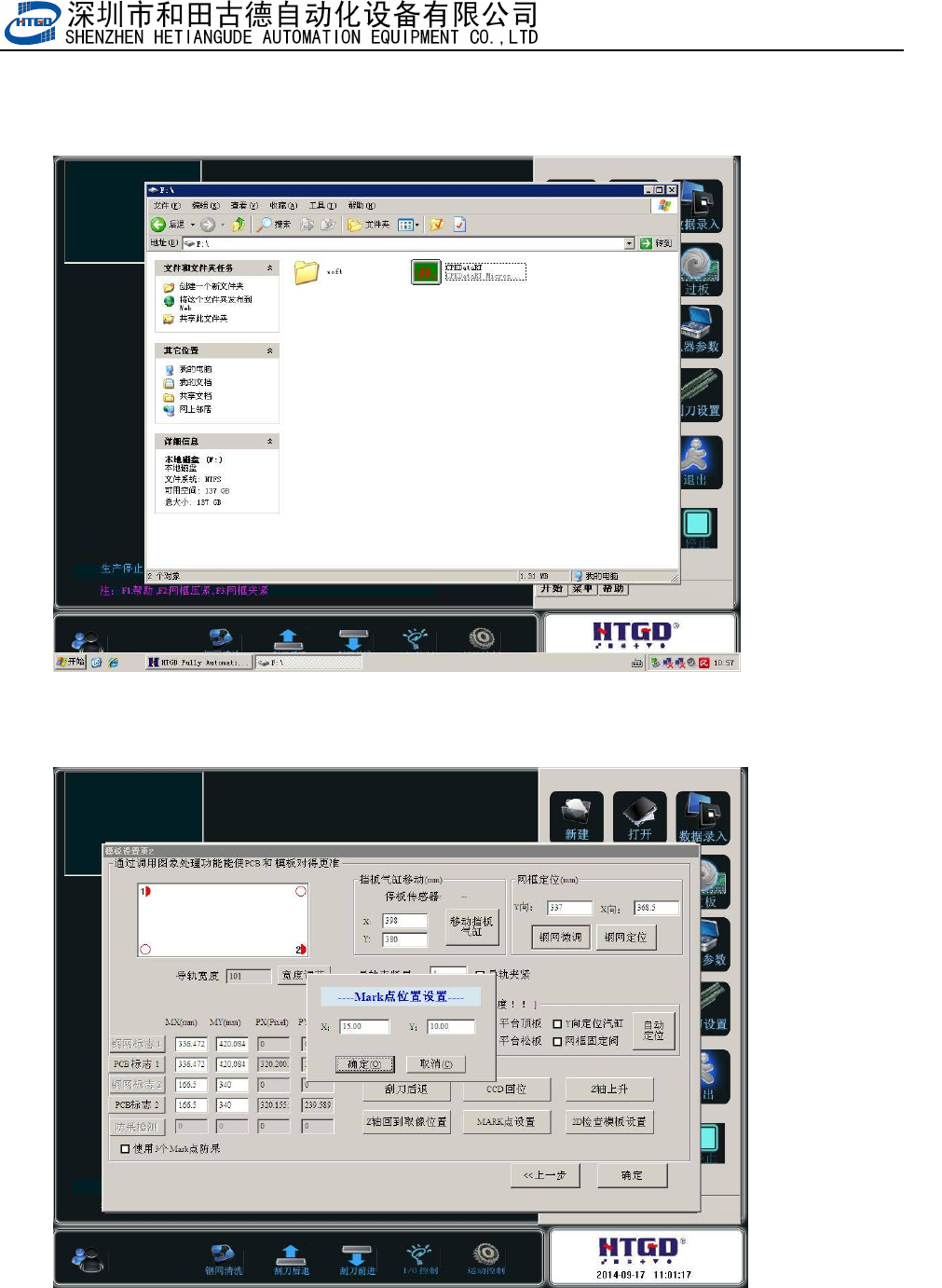

1、将 U 盘中的“CPKDataRT.exe”文件拷贝到“F”盘根目录下。如图 6-2-1
图 6-2-1
2、找一块 PCB，按常规做生产程序步骤，做完 PCB MARK 点识别过程。如图 6-2-2
图 6-2-2
- 51 -
第六章
新增功能介绍说明
3、在 HTGD 软件主界面上点击“生产设置”，在弹出的界面上选择相应的选项并确定。
如图 6-2-3
图 6-2-3
4、在 HTGD 软件主界面上点击“SPC”按钮，会启动 SPC 程序，在 SPC 软件界面上点击“设置”
按钮，在弹出的对话框中设置参数，印刷机 SPC 参数需要与图 6-2-4 中的参数一致。
图 6-2-4
5、回到 HTGD 软件主界面，确认生产设置中的选项跟图 6-2-3 一致，点软件界面上的开始按
- 52 -
第六章
新增功能介绍说明
钮，将 PCB 放入机器轨道一端，开始测试。点击 HTGD 软件主界面上“SPC”按钮。采样 100
次。得出图 6-2-5 或者图 6-2-6 中的结果。
图 6-2-5
图 6-2-6
注意：测试期间会弹出图 6-2-7 显示测试 2D 的画面，这个不用管。软件要求是这样的。
