- 52 - 第六章 新增功能介绍 说明 钮，将 PCB 放入机器轨道一端，开始测试。点击 HTGD 软件主界面上“SPC”按钮。采样 100 次。得出图 6-2-5 或者图 6- 2-6 中的结果。 图 6-2-5 图 6-2-6 注意：测试期间会弹出图 6-2-7 显示测试 2D 的画面，这个不用管。软件要求是这样的。
- 51 -
第六章
新增功能介绍说明

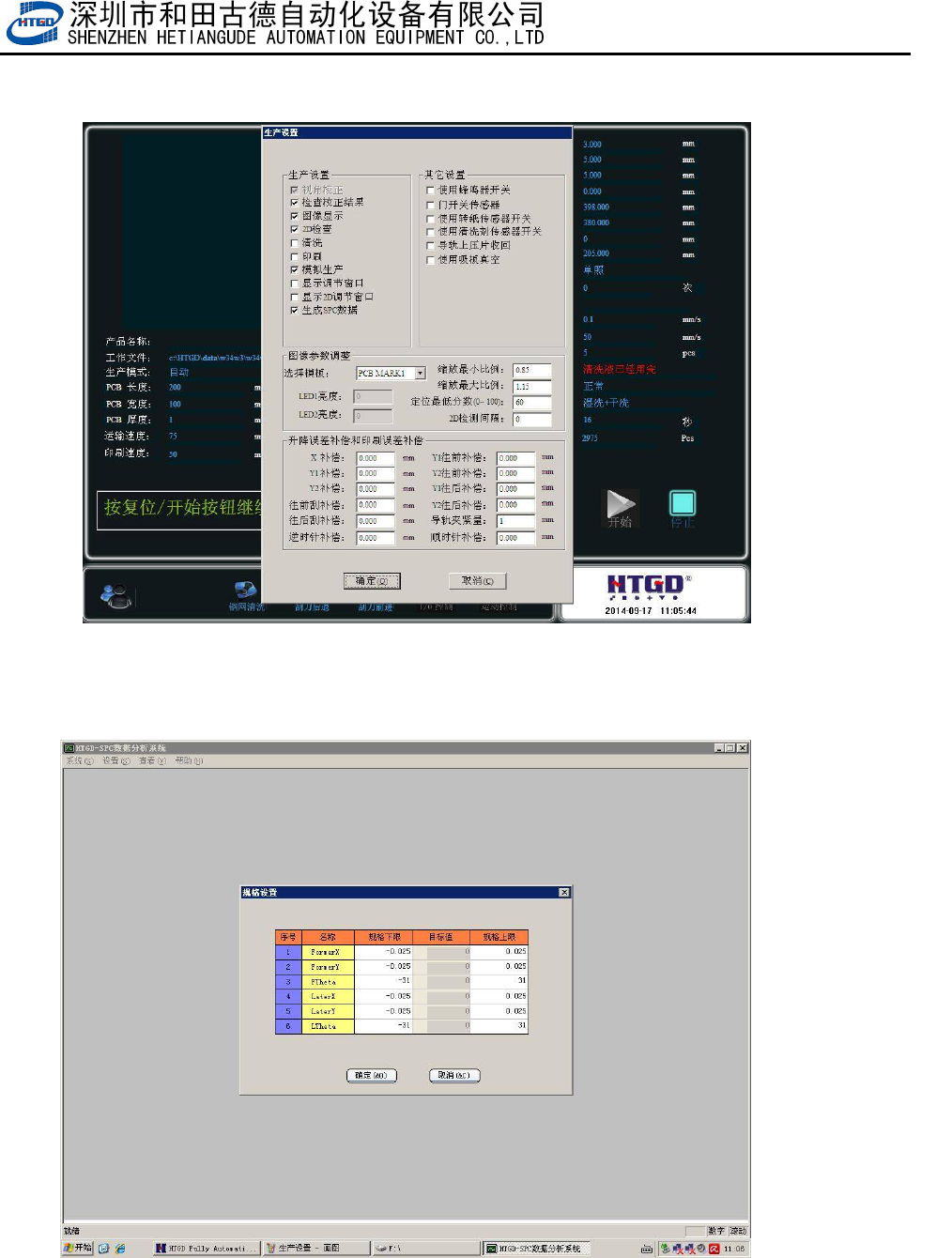

3、在 HTGD 软件主界面上点击“生产设置”，在弹出的界面上选择相应的选项并确定。
如图 6-2-3
图 6-2-3
4、在 HTGD 软件主界面上点击“SPC”按钮，会启动 SPC 程序，在 SPC 软件界面上点击“设置”
按钮，在弹出的对话框中设置参数，印刷机 SPC 参数需要与图 6-2-4 中的参数一致。
图 6-2-4
5、回到 HTGD 软件主界面，确认生产设置中的选项跟图 6-2-3 一致，点软件界面上的开始按
- 52 -
第六章
新增功能介绍说明
钮，将 PCB 放入机器轨道一端，开始测试。点击 HTGD 软件主界面上“SPC”按钮。采样 100
次。得出图 6-2-5 或者图 6-2-6 中的结果。
图 6-2-5
图 6-2-6
注意：测试期间会弹出图 6-2-7 显示测试 2D 的画面，这个不用管。软件要求是这样的。
- 53 -
第六章
新增功能介绍说明
图 6-2-7
最后测试 100PCS 将图 E，图 F 截图，放到 Word 中，打印出来即可。
