JaNets 使用说明书 7 编辑程序 7-8 图 7-6 详细设置画面 表 7-5 详细设置项目 项目 内容 机器名选项卡 显示当前选择的生产线的机器选项卡，对各机器中的 BOC 标记进行设定。 即使生产线有多台 LX -8 ，也只有一个选项卡，各个 LX -8 共享 BOC 标记设置。 #1(RX - 7) 、 #2(RX - 7) ・・・ 仅 LX -8 系列 / RX -6 系列 /RX -7-8 系列 /RS -1 系列 /J…
JaNets 使用说明书 7 编辑程序
7-7
7-4-1-3 编辑基板数据（电路设置）
当选择了树形控件的「基板数据」－「设置电路 A」时，会显示此画面。
图 7-5 基板数据(设置电路 A)画面
BOC 标记的设定方法可以选择统一或个别。选择统一时将自动在生产线上的各机器自动展开设定
内容。选择个别时可以对生产线上的各机种进行设定。如果数据设定为统一后变更为个别，将自动
展开数据。相反如果设定输入个别后要变更为统一，只有所有数据为未输入或已输入时才可以变更，
有未输入的数据时不能变更。
按下「详细设置」按钮，即显示各机器的 BOC 标记信息，并可进行设定。
仅 LX-8 系列/RX-6 系列/RX-7-8 系列/RS-1 系列/JM-50-100 系列可设定 BOC 标记。
「详细设置」按钮，在 BOC 标记位置设定为 2 点以上、或第二 BOC 标记位置设定为 2 点以上时
有效。
【为 JX-350 时】
显示输入第三 BOC 标记信息的区域。
在详细设置画面、示教信息画面也同样。
【只有 JM-10 及 JM-20 的生产线】
不显示全局坏板标记、详细设置按钮、RX-7-8 系列 标记数据信息。
【含 JM-50-100 系列的生产线】
不显示 RX-7-8 系列坏板标记信息。
显示确认示教信息对话框。
显示标记详细设定对话框。
显示
RX-7-8
系列所使用
的坏板标记数据设定对话
框。
JaNets 使用说明书 7 编辑程序
7-8
图 7-6 详细设置画面
表 7-5 详细设置项目
项目
内容
机器名选项卡
显示当前选择的生产线的机器选项卡，对各机器中的
BOC
标记进行设定。
即使生产线有多台 LX-8，也只有一个选项卡，各个 LX-8 共享 BOC 标记设置。
#1(RX-7)、#2(RX-7)・・・
仅 LX-8 系列/RX-6 系列/RX-7-8 系列/RS-1 系列/JM-50-100 系列可进行 BOC 标记编
辑。
其他机器或用户模板标记时，仅可显示，不能编辑。
（
BOC
标记设定的各项目显示灰色，不能设定）
BOC
标记
№
选项卡
显示指定机器（
LX-8
以外）的
BOC
标记
№1
～
3
、第二
BOC
标记
№1
～
3
的选项卡，
显示各 BOC 标记的设定值。
但在「基板数据(电路设定 A)」面板中，未设定坐标位置 XY 的 BOC 标记，以及第二
BOC 标记仅能显示，不能编辑。
指定 BOC 标记选项卡已完成示教时，会在选项卡中（*）显示。
例：BOC 标记 No1(*)
要变更选项卡内的标记信息时，选项卡的示教信息（
*
）会被解除。
标记名称选项卡
LX-8
显示各个
BOC
标记所使用的标记名称的选项卡，显示各标记的设定值。有关详
细，请参照
7-4-1-3-1 LX-8
系列
标记信息。
形状
通过组合框设定标记形状。
尺寸长、尺寸宽
设定标记尺寸。
输入范围为
0.5 mm
～
3.00 mm
。
极性
设定相对于基板的标记反映的方式。
选择正（基板暗、标记明）或、负（基板明、标记暗）。
默认：正
线宽
设定中空形状的线的宽度。
输入范围：0.20 mm～标记尺寸的一半的值
默认：
0.20 mm
JaNets 使用说明书 7 编辑程序
7-9
项目
内容
检出边距（上）
设定检出标记的上部的宽度。
输入范围：0.01 mm～(视野－标记尺寸)/2
默认：
1.50 mm
检出边距（下）
设定检出标记的下部的宽度。
输入范围：0.01 mm～(视野－标记尺寸)/2
默认：
1.50 mm
检出边距（左）
设定检出标记的左部的宽度。
输入范围：0.01 mm～(视野－标记尺寸)/2
默认：
1.50 mm
检出边距（右）
设定检出标记的右部的宽度。
输入范围：0.01 mm～(视野－标记尺寸)/2
默认：
1.50 mm
照明参数
垂直照明
设定垂直照明。
输入范围：0％～200%
默认：
100%
照明参数
角度照明
设定角度照明。
输入范围：0％～200%
默认：
100%
照明参数
外圈照明
设定外圈照明。
输入范围：0％～200%
默认：
0%
窗口尺寸
X,Y
设定窗口尺寸。
RX-7-8
系列之外无效。
输入范围：0.001～999.999
默认：
5.000
「将详细设置复制
到其他标记」按钮
将已设定的标记信息复制到其他标记或同一机型。
详情请参见「将已设定的标记信息复制到其他标记」画面。
确定按钮
反映详细设置中设定的所有数据，关闭画面。
已变更的
BOC
标记会作为可生产状态，示教会变为模拟完成的状态。
取消按钮
废弃详细设置中设定的所有数据，关闭画面。

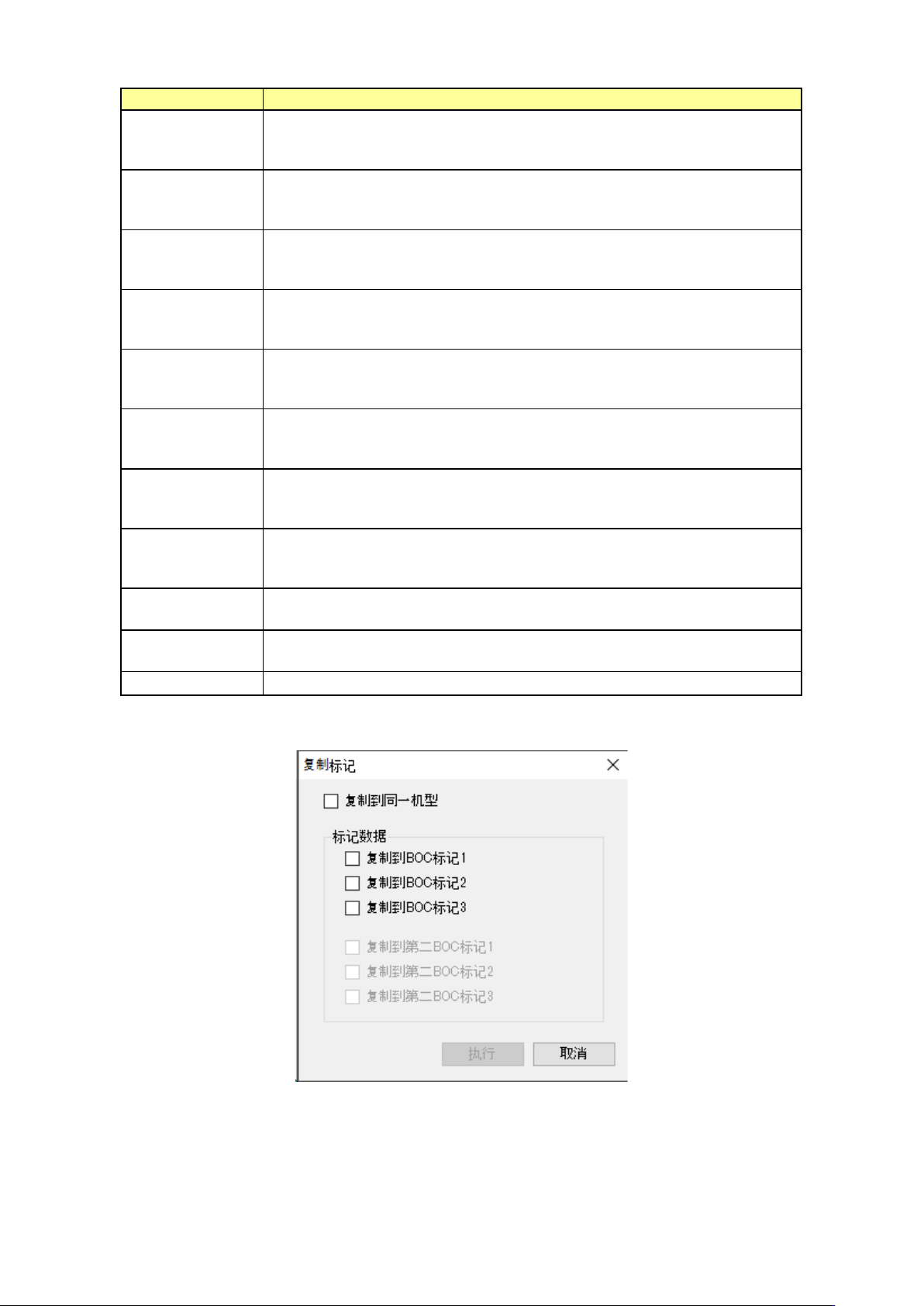

按下详细设置画面的「将详细设置复制到其他标记」按钮，将设定内容复制到其他机器或同一机型。
图 7-7 将详细设置复制到其他标记的画面
