JaNets 使用说明书 13 程序下载
13-18
13-9-4 生产的开始和结束
13-9-4-1 下载
指定生产程序后，把生产程序下载到该指定生产线所配置的各机器里。选择「生产」‐「下载」（或
点击工具条的「下载」）时，会显示下载确认对话框，点击「是」关闭对话框，开始下载。
生产程序被正常地下载到各机器里时，该状态会在生产线监视器里显示。
※
外部输出功能许可书有效，
13-14-2-3
设置确认信息处的「外部输出监视器的启动确认」为有效
时，在关闭确认对话框之后将执行外部输出监视器的启动确认。未启动时，将再次显示下载确认
对话框，下载时按下「是」关闭对话框，开始下载。
※
不下载其他公司检查机的程序。

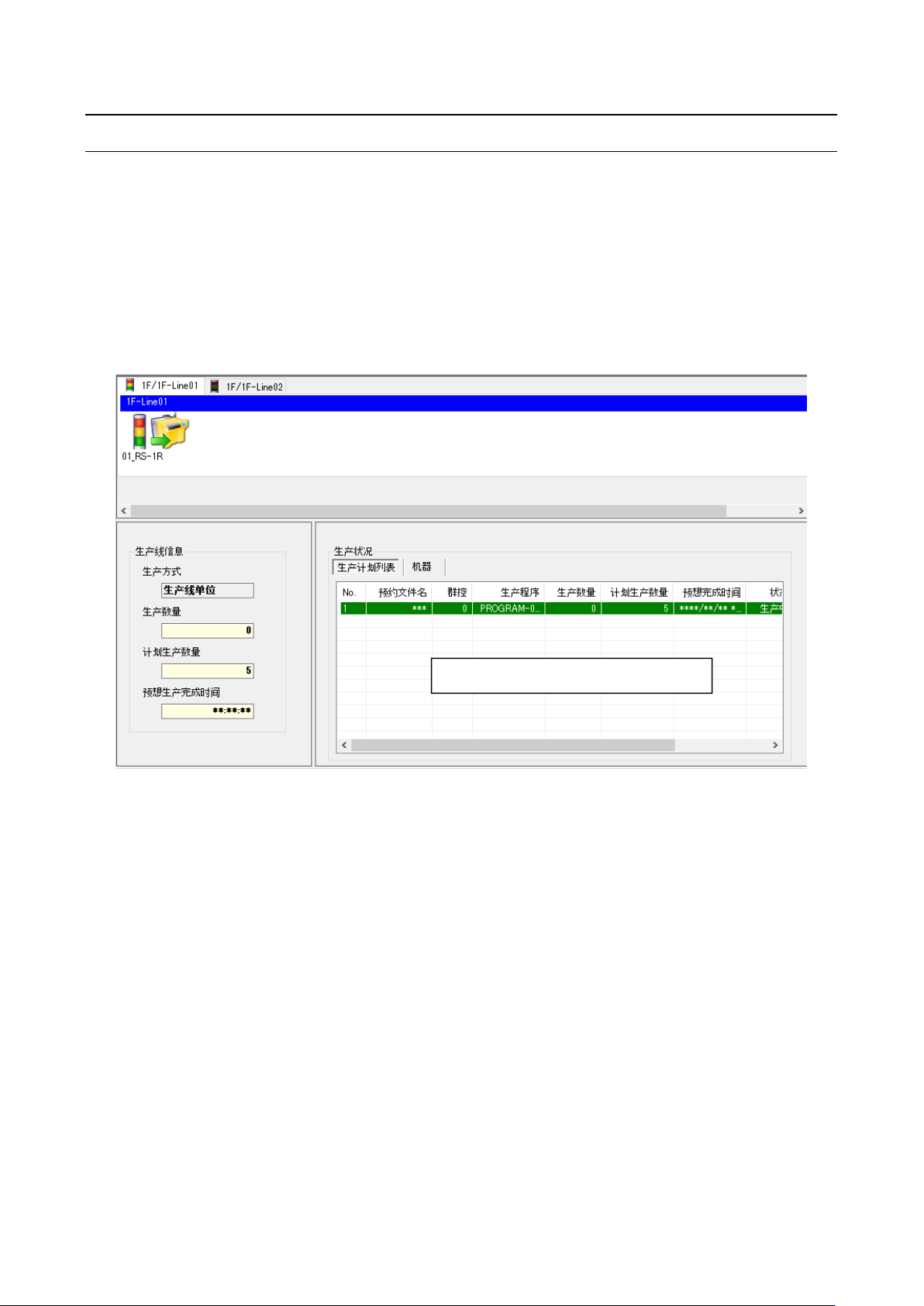

图 13-9-5 下载后的生产线监视器
按机器上的生产开始按钮开始基板生产。
JaNets 使用说明书 13 程序下载
13-19
13-9-4-2 下载时的贴片跳过警告
使用该功能时，程序下载器环境设置中的生产设定「检查贴片数据的跳过设定」必须为有效。有关
设定方法，请参照「13-14-2-1 生产设定」。
机器下载生产程序时，检查是否有执行贴片电路跳过的电路，也检查该机器所分配的贴片数据与元
件数据中是否有设定为贴片跳过（KD-2077 时为涂抹）的数据。
检查对象机种
LX-8 系列、RS-1 系列、RX-6 系列、RX-7-8 系列
*1 *2
、KE-3000 系列、FX-3 系列
*2
、
KE-2050
*2
、KE-2060 系列
*2
、KE-2070 系列
*2
、KE-2080 系列
*2
、JM-100、JM-50、
JM-20
*2
、JM-10
*2
、KD-2077
*2
*1 ：机器未对应元件数据的跳过，因此非检查对象。
*2 ：机器未对应指定贴片电路，因此非检查对象。
有设定为跳过的数据时，与确认信息一起，分别显示跳过的电路号、贴片点的贴片 ID、贴片元件名，
以及贴片数据、元件数据跳过设定状况的一览。

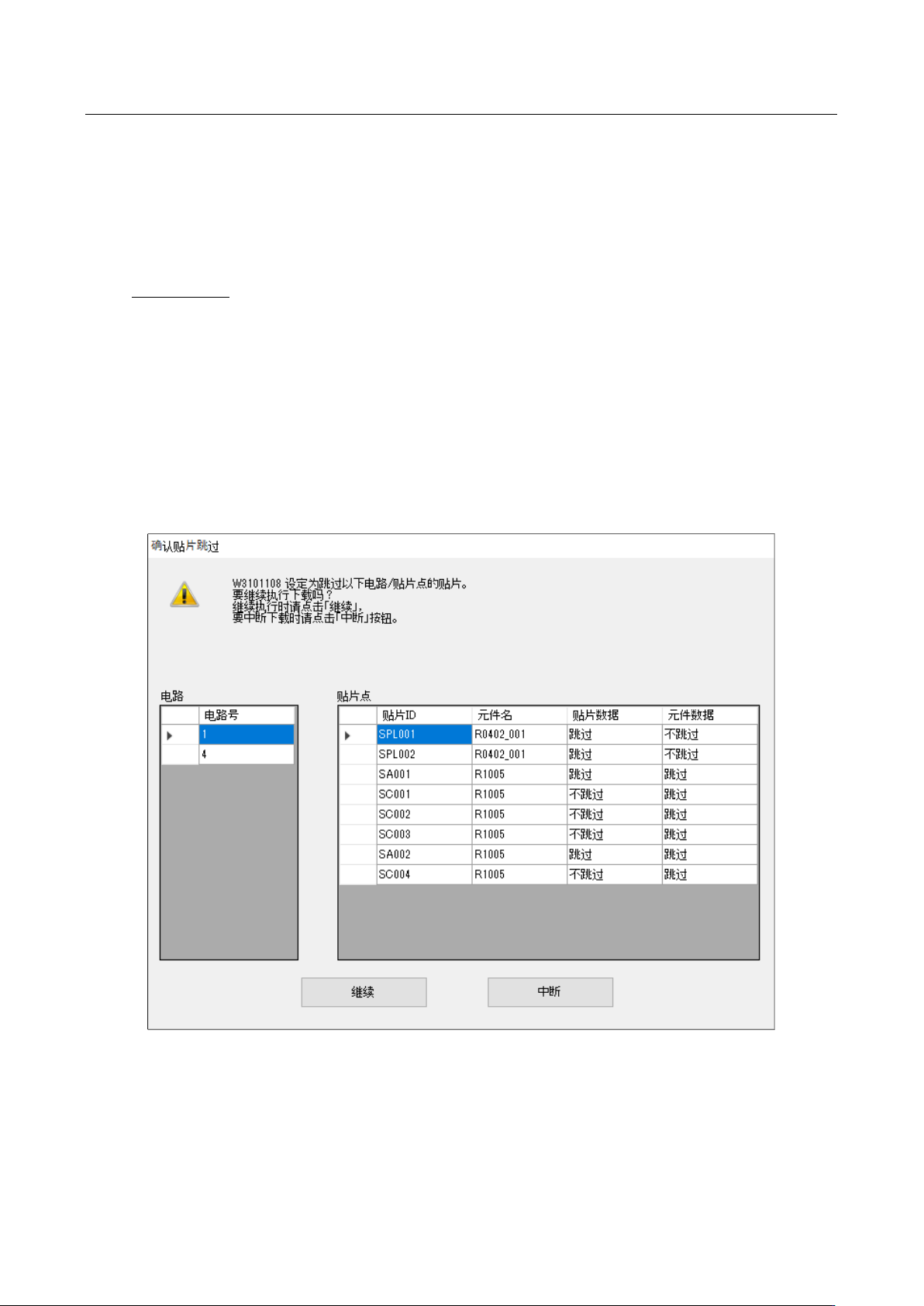

图 13-9-6 确认贴片跳过对话框
点击「继续」按钮，将继续下载。点击「中断」按钮则中断下载。
JaNets 使用说明书 13 程序下载
13-20
13-9-4-3 上传
下载的基板生产完成后，会自动开始生产程序的上传。
※
13-14-2-1
「设置上传功能」里未设置「生产结束后上传」时，不会进行上传。
※
不上传其他公司检查机的程序。
13-9-4-4 配置了检查机/打印机的生产线在生产时的注意事项
当检查机（其他公司检查机除外）/打印机生产时所使用的程序信息不在下载的生产程序中时，对该
机器不执行下载。有关自动上传，请按照表 13-9-2 所示的条件实施。
表 13-9-2 不存在机器使用的程序信息时的自动上传条件
生产方式
可否执行自动上传
生产线单位
生产线末尾的机器如果不是检查机即可执行。如果是检查机，该机器在生产中所使用的
程序信息如果存在于生产程序中则可执行。
不存在时，不执行上传。根据「强制结束生产（13-9-5）」打开强制结束对话框，请在勾
选了「生产完成状态下结束」「继续下载下一预约程序」的状态下进行上传。
机器单位
不执行。根据「机器个别下载／上传（
13-9-6
）」打开机器个别上传对话框，请在完成生
产的状态下上传。
