JaNets 使用说明书 16 程序管理器 16 - 39 16 - 22 环境设置 点击「工具」‐ 「环境设置」则 显示环境设置 窗口。 图 16 - 22 -1 环境设置窗口 树形控件
JaNets 使用说明书 16 程序管理器
16-38
16-21 同步 IFS 服务器
IS 系统与 IFS-NX 系统在车间里共存时，元件数据的主信息是分别管理的。通过使用本功能，可将
IS 服务器端注册的元件数据的信息统一注册到 IFS 服务器端。
对 IFS 服务器的同步处理，通过选择菜单的「数据库」‐「同步 IFS 服务器」便可执行。

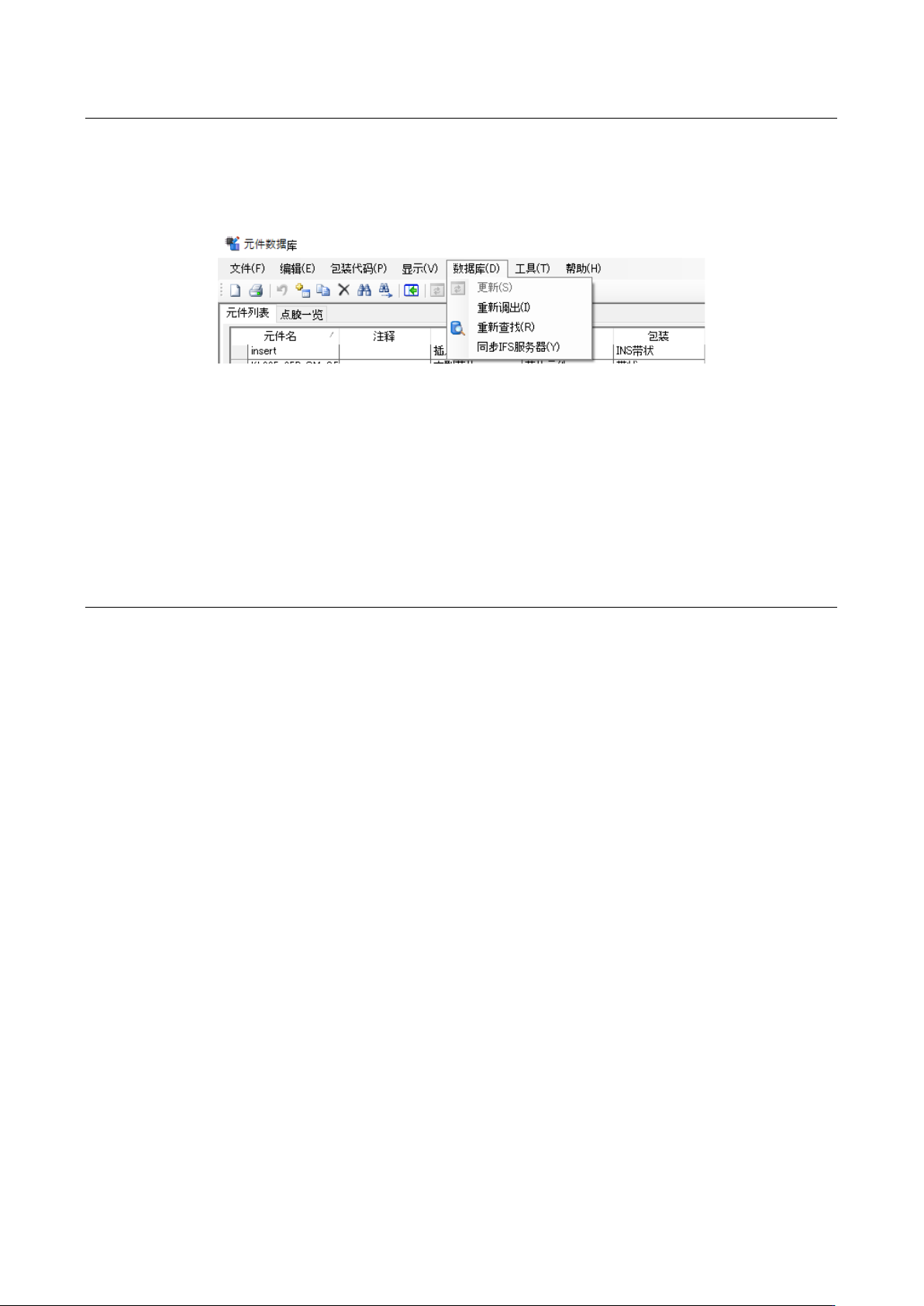

图 16-21-1 菜单-「数据库」-「同步 IFS 服务器」
此菜单只有在 IS 平台的环境设置里将 IFS-NX 设置为「使用」才会显示。另外，在以下的条件下不
能执行菜单。
・ 登录用户不具备「注册数据」权限时
・ 未显示出元件数据选项卡的元件列表时
16-21-1
同步处理事项
元件数据同步处理事项如下。
・ 将 IS 服务器里有，但 IFS 服务器里没有的元件数据注册到 IFS 服务器
・ 更新 IS/ IFS 服务器里都存在的元件数据 (※)
※
注册的元件数据包装不同时，会自动将包装信息注册到
IFS
服务器端。
JaNets 使用说明书 16 程序管理器
16-39
16-22 环境设置
点击「工具」‐「环境设置」则显示环境设置窗口。

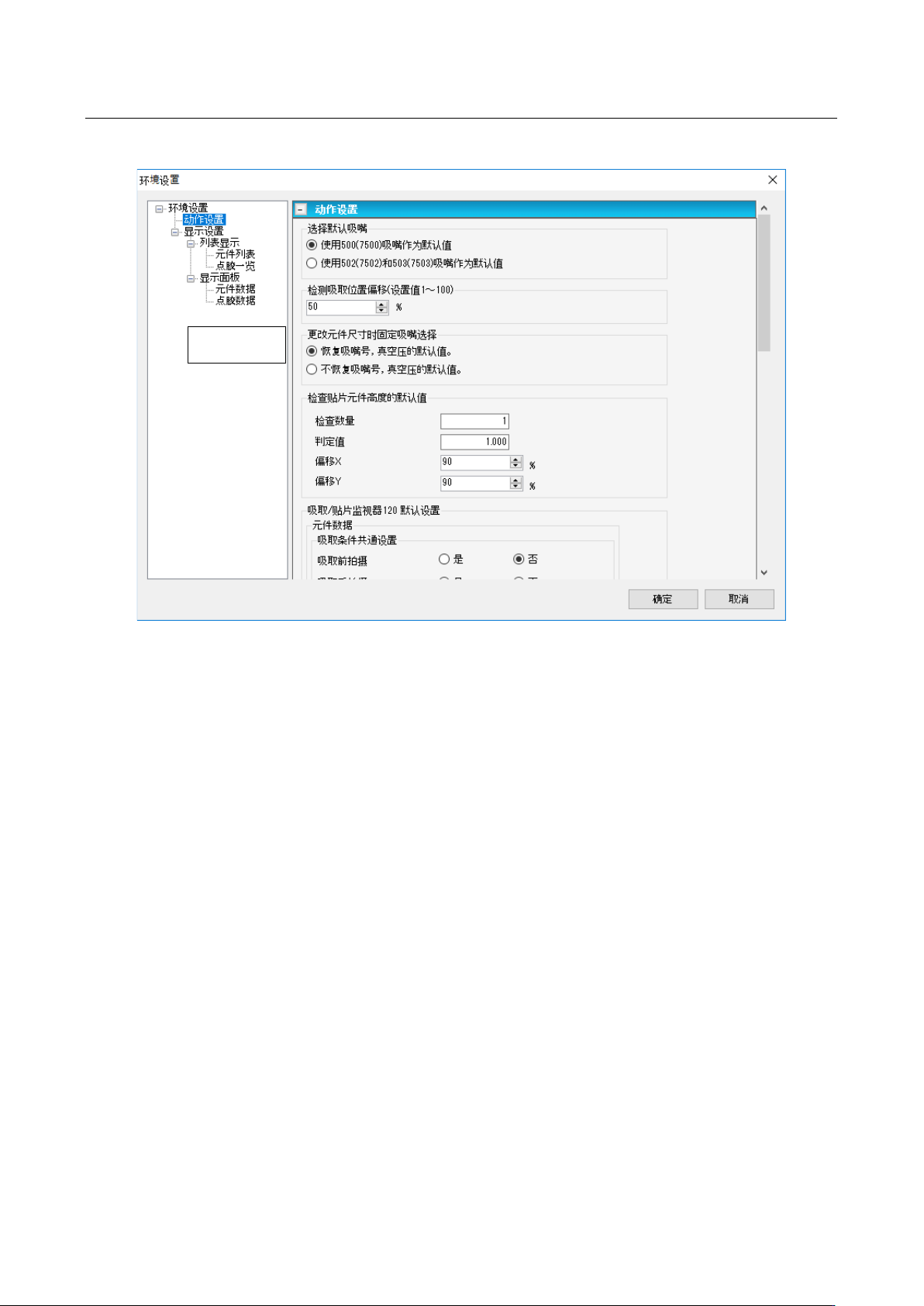

图 16-22-1 环境设置窗口
树形控件
JaNets 使用说明书 16 程序管理器
16-40
16-22-1 动作设置
对注册元件数据时的动作进行设置。
图 16-22-2 动作设置
项目
内容
选择默认吸嘴
有关制作元件数据时吸嘴默认值的设置，元件数据为相当于 500 吸嘴的数据时，
通过单选按钮选择是直接设置为 500，还是设置为 502・503 吸嘴。
默认选择｢使用 500 吸嘴作为默认值｣。
RS-1
将
7500
或者
7502
・
7503
作为默认值。
检测吸取位置偏移
为了计算出吸取位置偏移检测判定值，输入设置值。
输入范围为
1
～
100%
。默认值为
50%
。
更改元件尺寸时固定吸嘴选择
更改元件尺寸时，选择是否恢复吸嘴编号和真空压的默认值。默认选择「恢复」。
选择可插入元件时的信息
当选择的元件种类是需要设置可插入元件的判定时，对是否显示确认消息进行选
择。
默认值为「是」。
检查贴片元件高度的默认值
贴片元件高度检查的默认值可以设置为 SMT、MI2 种。同时，可以在数据编辑中
指定哪个为默认值。但在插入元件为 INS 电解电容时，应一直将默认值设置为
MI。
SMT 的初始值 MI 的初始值
检查个数： 4 2
判定值： 0.500mm 1.000mm
偏移 X： 40% 90%
偏移
Y
：
40% 90%
