JaNets 使用说明书 l 18. 吸嘴数据视图
18-8
设定显示颜色
点击「工具」-「设定显示颜色」，显示如下画面。
图 18-7-1 设定显示颜色画面
18-7-1 设定显示颜色的制作
在设定显示颜色画面，可以制作显示颜色的条件。
结束画面后，根据「显示颜色设定一览」中的设定，可以变更所显示吸嘴数据图像的颜色。显示颜色设
定可以指定的项目如下表所示。
表 18-7-1 设定显示颜色
项目
内容
设定名 设定在显示颜色设定一览中显示的名称
显示种类 设定图像显示为显示累计计数／维护后计数中的哪一个。
项目 作为变更显示颜色的条件，指定所使用的列。
※ 可设定的列如表 18-7-2 所示。
下限 设定作为警告对象时的阈值下限。
上限 设定作为警告对象时的阈值上限。
< 设定显示颜色的条件。
「</<=」为可设定。
背景色 设定单元格的背景色。
前景色 设定单元格的文字色。
追加 追加至显示颜色设定一览。
更新 更新在显示颜色设定一览中的设定。
设定条件
设定希望设定的显示颜色
JaNets 使用说明书 l 18. 吸嘴数据视图
18-9
显示颜色设定一览 显示所设定的显示颜色的列表。
※设定数可达 40 个项目
删除 删除在显示颜色设定一览所选择的设定。
全部删除 删除在显示颜色设定一览中的全部设定。
↑ 将显示颜色设定一览的设定顺序向上更替。
↓ 将显示颜色设定一览的设定顺序向下更替。
表 18-7-2 显示颜色可指定的项目
项目
显示颜色指定
（〇：可
/
×：不可）
吸嘴序列编号 ×
吸嘴号 ×
分配位置信息 ×
总吸取数 〇
总贴片数 〇
更换吸嘴 〇
吸嘴更换错误 〇
吸取失败 〇
重试 〇
激光识别 〇
芯片站立 〇
异元件 〇
检查姿势 〇
在贴片前检查有无元件 〇
图像识别 〇
滑动不良 〇
LSC 识别错误次数 〇
验证错误次数 〇
共面错误次数 〇
EPV 摄像次数 〇
表面背面判定报错次数 〇
贴片判定报错次数 〇
JaNets 使用说明书 19 TraceMonitor
19-1
TraceMonitor
何谓 TraceMonitor？
利用已在数据库中登录的机器所输出的日志数据，可以将生产中发生的错误显示为排名形式或者图表。
19-1 TraceMonitor
的启动与结束
启动：双击 JaNets 启动器的「共通功能」‐「TraceMonitor」。

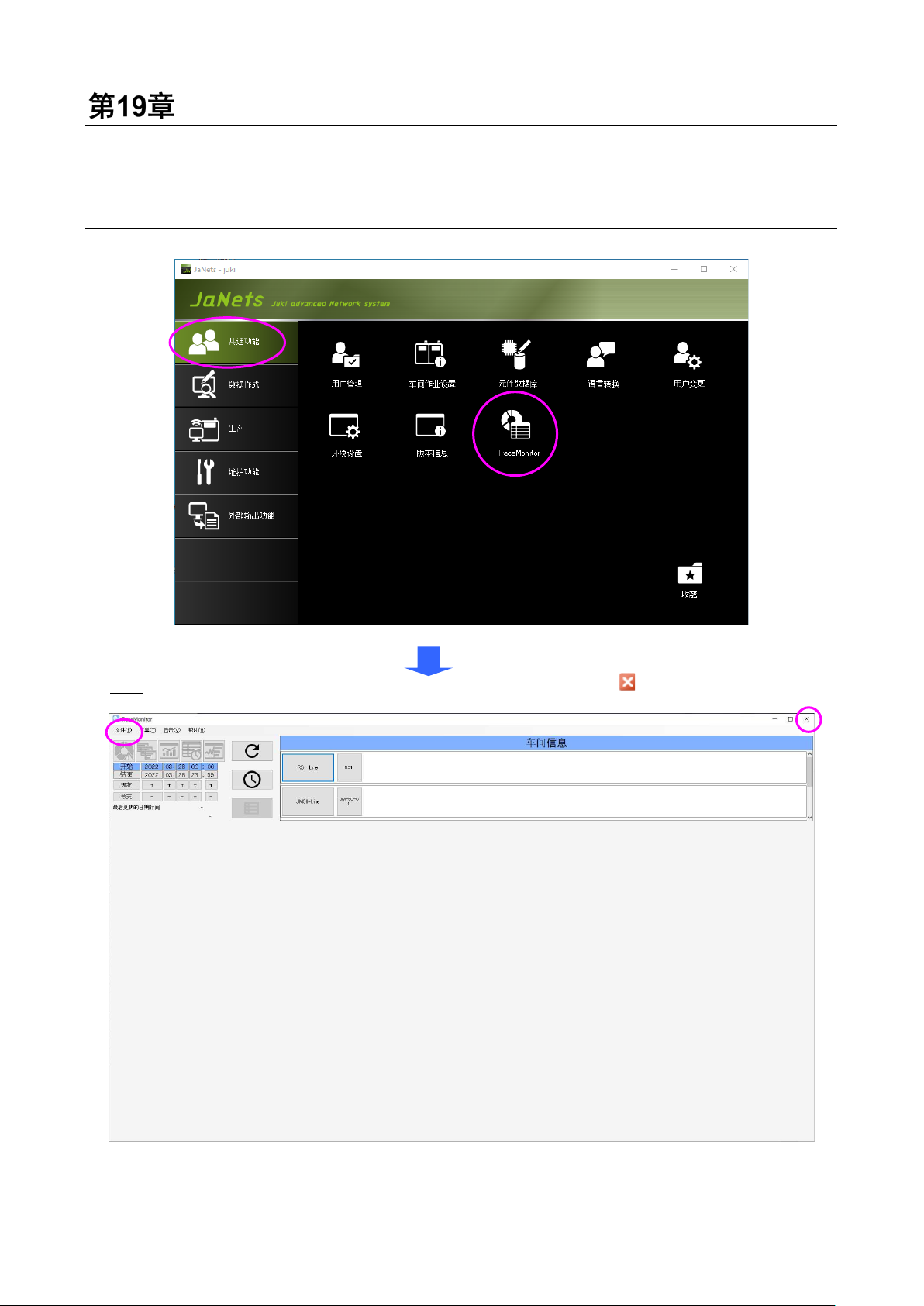

图 19-1-1 JaNets 启动器画面
结束：选择「文件」-「结束 TraceMonitor」，或者右上角标题栏的关闭( )。
图 19-1-2 初次启动时的画面
