凯格精密机械有限公司

- 9 -

气源输入接口

电源输入接口

第二章

设备安装与调试

2.2 操作环境

环境温度：不论印刷机内有无工件，该机的工作环境温度最好在 23±5℃之间。

相对湿度：该系列机的工作环境相对湿度应＜80%。

储存条件：机器储存应防潮、防尘、防暴晒。在运输过程中，请尽量避免过高的湿度、震动、

压力及机械冲击。

安装场地：见机器外形结构图。

2.3 设备安置及高度调整

1. 将印刷机移动安置到选定位置。调节机器下部四个可调机脚（可调整范围：±20mm），

确定所需的设备高度。

2. 调水平。调整方法是：

a) 使用精密水平仪（框式水平仪）进行测量。

b) 通过四个可调机脚，对印刷机反复进行水平调整，直到其完全水平为止。

c) 将可调机脚螺母收紧。

2.4 电源气源

1) 请使用 AC 220V、50/60H

具有额定电流的稳定电源，用户在使用本机器过程中如电

压不稳定，应自备稳压电源。

2) 请使用稳定的压力为 4.5～6kgf/cm

的工业气源。

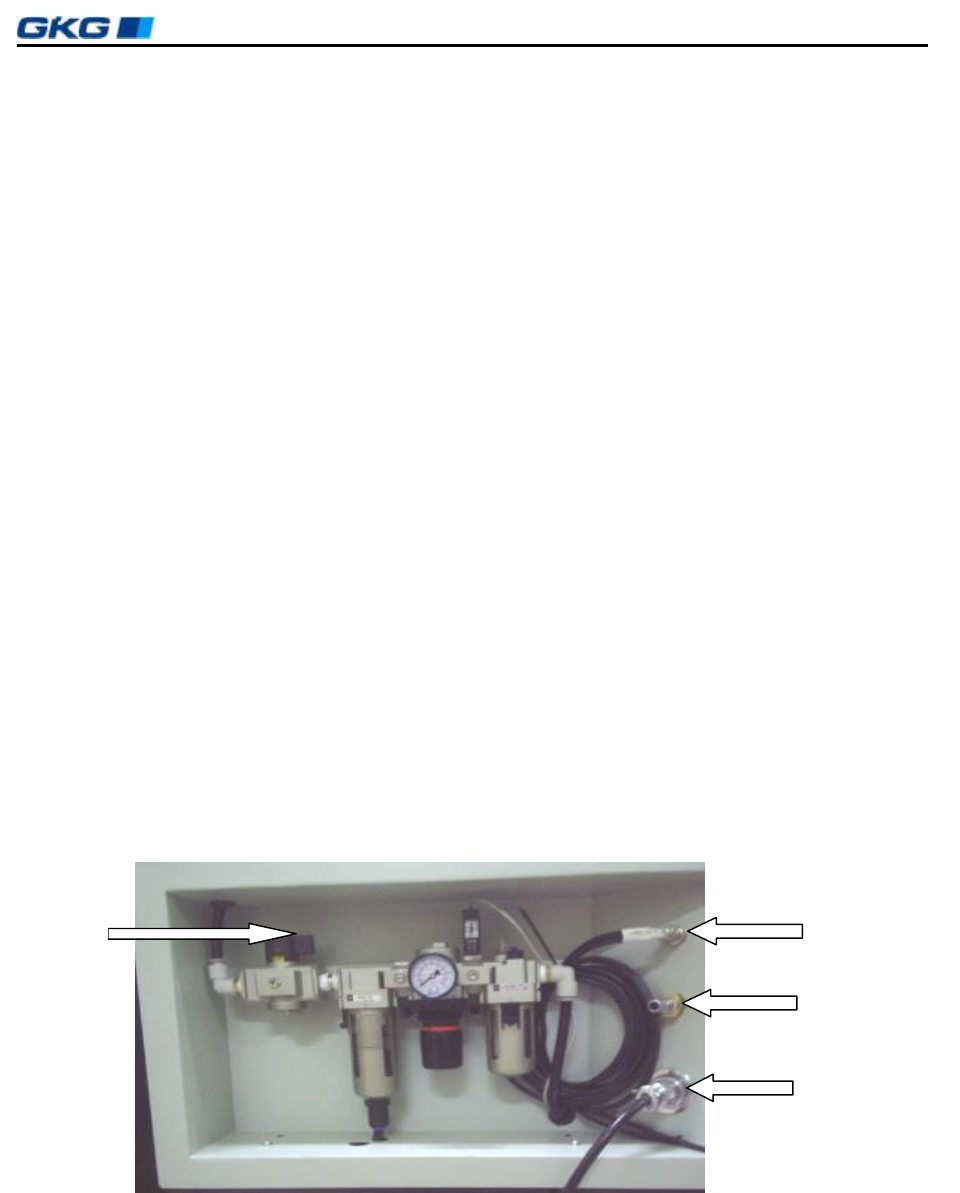

图 2-3 电气源接口位置图

2.5 工控机控制系统安装

按图 4-4 将计算机控制系统中显示器、键盘及鼠标等安装到印刷机主机上，并与工控机

联线，然后接通电源。

气源开关

上、下位机接口

凯格精密机械有限公司

- 10 -

第二章

设备安装与调试

图2-4 印刷机外形图

2.6 软件安装

2.6.1 软件功能简介

本软件是凯格精密机械有限公司最新推出的 G3 全自动视觉印刷机控制软件，具有

Windows2000 视窗操作界面，功能强大，参数设定方便，操作简单且安全可靠，易学、易用。

此软件在 G3 全自动视觉印刷机上的应用，实现了机电一体化的控制，大大地提高了印

刷机的自动化程度和控制精度，保证了印刷质量。

本机器所用软件具有如下一些功能：

1) 印刷参数设定

2) 机器参数设定

3) 导轨宽度自动调节

4) 视觉系统辨识及钢网与 PCB 板自动对准

5) 网板与 PCB 板自动夹紧

6) 网板自动清洗

7) I/O 故障自动检测并声光报警、提示故障原因

8) 报警记录

凯格精密机械有限公司

- 11 -

第二章

设备安装与调试

9) 生产设置

10) 自动归零操作

11) 在线 PCB 板计数

2.6.2 软件安装

机器出厂前已经安装了驱动软件和操作系统软件。在使用过程中，如须重新安装，请按

下列步骤进行。

1) 在驱动器中放入随机的 CD 盘。

2) 打开 CD 盘，把 GLX5 文件复制到电脑 C 盘的根目录下。

3) 打开 GLX5 文件，把 SYSDATA 文件复制到 C 盘的根目录下。

4) 然后打开 GLX5 文件，点击文件来注册。

5) 完成后把图标用快捷方式放到桌面上。

6) 在桌面上双击图标即可打开GKG 驱动软件。
