凯格 精 密机械有限公司 - 17 - 主 工 具栏 2 主 工具栏 1 第 四 章 操 作 系统 说明 第四章 操 作 系 统 说明 4.1 系统 启 动 打 开机 器 右 前部主电源开 关， 将 自 动 进入 主窗口 画 面 。 操作程 序 如 下 ： 打 开 总 电源开 关 打 开气源开 关 打 开机 器 主 电源开 关 进入 机 器 主 画 面 （ 主菜单 ） 4.2 主 窗口 组成 图 4-1 主窗口 画 面 主窗口 包括 三…
凯格精密机械有限公司
- 16 -
第三章
生产工作流程
3.4 生产流程
开启总电源开关
打开气源开关
打开机器主电源开关
进入机器主画面
机器归零
新建文件
参数设置
输入密码
打开已有文件
输入密码
钢网手动定位
保存文件
PCB 进板
开始生产
PCB 到位
视觉校正
印刷焊膏
网板清洗
停止生产
退出主画面
关闭主电源开关
继
续
生
产
关闭气源开关
关闭总电源开关
凯格精密机械有限公司
- 17 -
主工具栏
2
主工具栏 1
第四章
操作系统说明
第四章 操作系统说明
4.1 系统启动
打开机器右前部主电源开关，将自动进入主窗口画面。操作程序如下：
打开总电源开关 打开气源开关 打开机器主电源开关 进入机器主画
面（主菜单）
4.2 主窗口组成

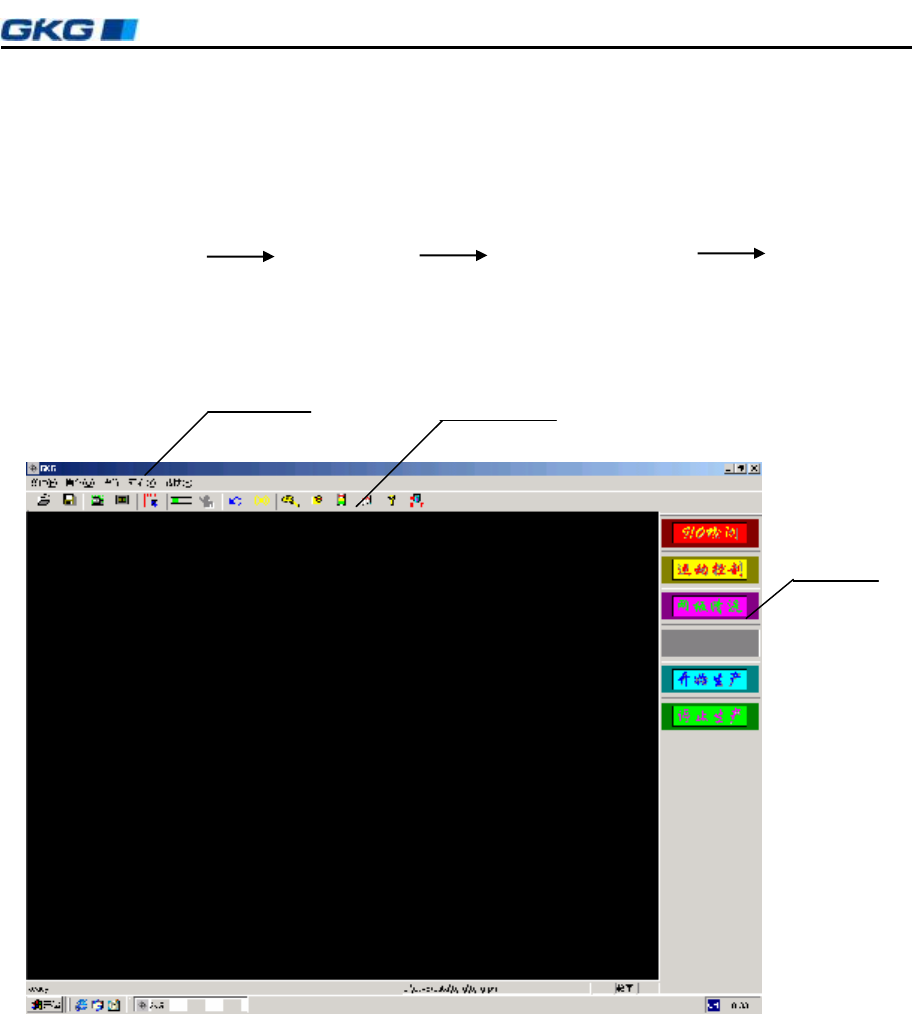

图4-1 主窗口画面
主窗口包括三部分：
u 主菜单栏
u 主工具栏 1
u 主工具栏 2
4.2.1 归零操作
在主窗口显示的“现在进行归零操作吗？”对话框中，选择“否”，机器仍回到主窗口画
主菜单栏
凯格精密机械有限公司
- 18 -
第四章
操作系统说明
面；选择“是”，机器进行归零操作，出现如图 6–2 画面，并显示[当前位置]对话框，显
示各运动轴当前的坐标值：
图4-2 归零操作
对话框进入方式：单击主工具栏 1 中的第 5 个图标
4.2.2 主菜单栏
如图 4–3 所示、主菜单包含[文件]、[操作]、[设置]、[查看]、[帮助]所有的控制命令。
图4-3 主菜单栏
单击主菜单中的每一项均有下拉菜单出现，如单击[文件]，出 现 下 拉 菜单，可以进行文件
[新建]、[打开]、[保存]、[保存为]、[退出]等项操作，如图 6–4 所示。选择“新建”按钮，输
入密码后再输入新建文件目录名（Prj 文件形式），在以后的操作中所有设置即保存在此文件
名下。
图 4-4 〈文件〉下拉菜单
