凯格精密机械有限公司
- 19 -
第四章
操作系统说明
单击主菜单中的[操作]，出现下拉菜单，可以进行 [开始生产]、[停止生产]、[ I/O 检测]、
[归零操作]、[过板]、[复位]、[联机工作]、[产量清零]、[生产设置]、[刮刀到位]等项操作，如
图 4–5 所示。
图 4-5 〈操作〉下拉菜单
选择所要进行的操作并单击[确定]，系统保存此次设置，回到主窗口画面，并执行此次设
置；单击[取消]，取消此次设置，仍回到主窗口画面。
单击主菜单中的[设置]，出现下拉菜单，可进行[印刷参数设置]、[信息设置]等项操作，
如图 6–6所示。
图 4-6 〈设置〉下拉菜单
注意：
其中的[机器参数]设置，在机器出厂前均已设定好，用户不须重新设定。用户也
不能随意更改机器参数值。
单击主菜单栏中[查看]，出现下拉菜单，可进行[生产报表]、 [报警记录]、各运动轴[当前
位置]等项目的查看，如图 6–7 所示。
图 4-7 〈查看〉下拉菜单
单击主菜单中[帮助]，出 现 下 拉 菜单，可对本机器的[操作说明]，[故障查询]及公司简介[关
于 GKG]等项目进行阅读，如图 4–8 所示。
凯格精密机械有限公司
- 20 -
第四章
操作系统说明
图 4-8 〈帮助〉下拉菜单
提示：
为方便用户操作，对主菜单下拉菜单的常用选项专门用工具栏的形式显示在主画面上。
4.2.3 主工具栏 1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
图4-9 主工具栏 1
用鼠标对准主工具栏 1 中的某个图标，如图 4–9 所示，（此时在屏幕左下角显示此图标
所代表的控制命令），单击它，即可进行您所需要的工作。详细说明见第 4.4 节。
如上图所示，主工具栏 1 上各图所代表的控制命令从左到右依次为：
1. 打开
2. 保存
3. 数据录入
4. 生产设置
5. 归零
6. PCB 运输
7. 暖机
8. 报警复位
9. 蜂鸣器报警清除
10. 密码更改
11. 故障查询
12. 查看报警记录
13. 关于 GKG
14. 帮助
15. 退出
凯格精密机械有限公司
- 21 -
第四章
操作系统说明
4.2.4 主工具栏 2
包括[ I/O 检测]、[运动控制]、[网板清洗]、[开始生产]、[停止生产]常用项目的快捷按钮，
如图 6–10 所示。

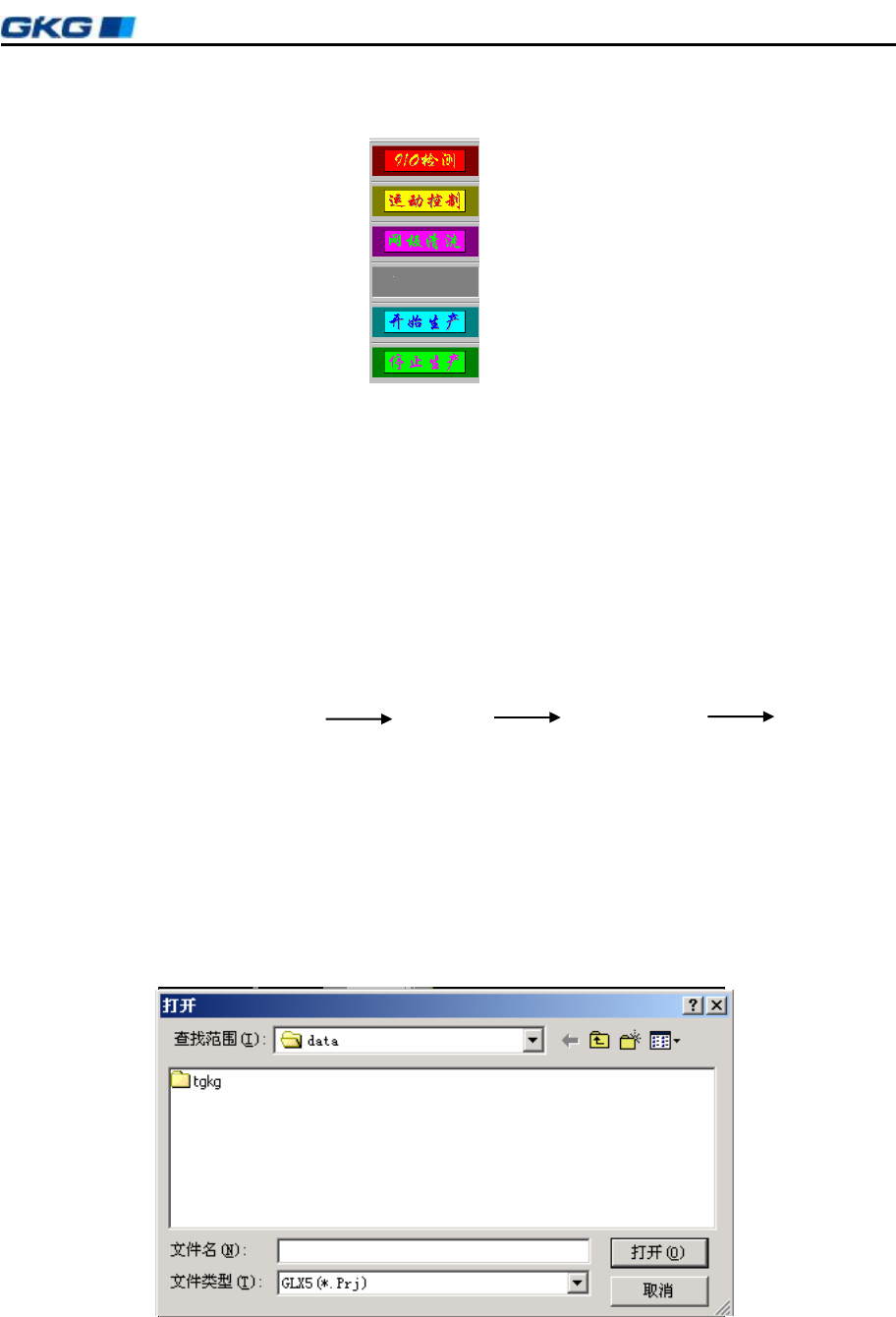

图 4-10 主工具栏 2
4.3 系统退出
1. 单击主工具栏 1[退出]菜单，或单击主窗口右上角[×]图标，会弹出“请确认是否要退
出 GLX5 系统”对话框。
2. 单击[否（N）]，仍回到主窗口；单击[是（Y）]会退出主画面（主菜单）控制系统，此
时可以进行关机操作。
3. 关机操作程序如下所示：
退出机器主画面（主菜单） 关闭电脑 关闭气源开关 关闭总电源
开关
4.4 主工具栏 1 使用说明
4.4.1[打开]
其作用是打开已保存的印刷生产数据文件，操作步骤如下：
1. 单击工具栏 1 上[打开]按钮，显示“打开”对话框，如图 4–11 所示。
图 4-11 文件〈打开〉对话框
